Zur Einrichtung des Produkts eignet
sich ein aktueller Web-Browser,
z.B. Internet Explorer 6 oder
Netscape Navigator 6.2.3.
Vor dem Start
1 . Wenn Sie diesen Router erworben haben, um eine Hochgeschwindigkeits-
Internetverbindung mit mehreren Computern gleichzeitig zu nutzen, müssen Sie
entweder über ein Ethernet-basiertes Kabelmodem oder über ein DSL-Modem mit
dafür eingerichtetem Account bei einem Internet-Dienstanbieter (ISP) verfügen.
2. Es wird empfohlen, den DI-624+ Multimode Wireless Router von dem mit dem
Modem verbundenen Computer aus zu konfigurieren. Der DI-624+ Router
übernimmt die Funktion eines DHCP-Servers und weist im Netzwerk die IP-
Adressen zu. Im Anhang am Ende dieser Kurzanleitung fü r die Installation
bzw. im Handbuch auf der CD-ROM finden Sie weitere Informationen zur
automatischen Zuweisung von IP-Adressen.
Lieferumfang überprü fen
Sollte eines dieser Teile fehlen oder beschädigt sein, wenden
Sie sich an Ihren Fachhändler.
© 2003 D-Link Systems, Inc. Alle Rechte vorbehalten. Marken und eingetragene Marken sind Eigentum ihrer jeweiligen Inhaber. Ä nderungen
vorbehalten. DI-624+. 07162003

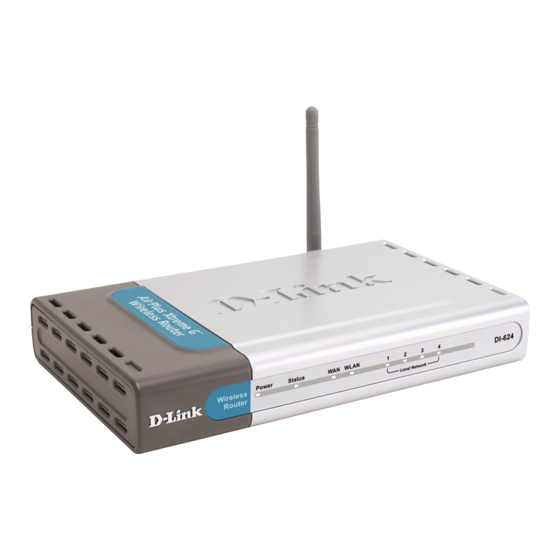

DI-624+ AirPlus Xtreme G+ 2.4GHz
Wireless Router
CD-ROM mit Handbuch und Garantiekarte
Ethernetkabel (ungekreuzt)
Netzteil 5V, 2.5A (Gleichstrom)
15
DI-624+
AirPlus Xtreme G+ 2.4GHz
Wireless Router
Die Verwendung
eines Netzteils mit
abweichender
Spannung führt zur
Beschädigung des
Geräts und zum
Erlöschen der
Garantie.
Werbung
Verwandte Anleitungen für D-Link DI-624+
Inhaltszusammenfassung für D-Link DI-624+
- Seite 1 Geräts und zum Erlöschen der Sollte eines dieser Teile fehlen oder beschädigt sein, wenden Garantie. Sie sich an Ihren Fachhändler. © 2003 D-Link Systems, Inc. Alle Rechte vorbehalten. Marken und eingetragene Marken sind Eigentum ihrer jeweiligen Inhaber. Ä nderungen vorbehalten. DI-624+. 07162003...
- Seite 2 Wireless Router DI-624+ mit dem Netzwerk verbinden Schließ en Sie zunächst das Netzteil an der Buchse auf der Rückseite des DI-624+ an. Schließ en Sie das Netzteil dann an eine Steckdose an. Die LED-Betriebsanzeige leuchtet und zeigt damit den ordnungsgemäßen Betrieb des Geräts an. Schließ...
- Seite 3 Starten Sie Ihren Rechner neu. Verbinden Sie weitere Rechner mit dem DI-624+ Ü ber die noch freien Ethernet LAN-Schnittstellen auf der Rückseite des DI-624+ können Sie mit zusätzlichen Ethernet-Kabeln (CAT5 UTP) weitere Ethernet-fähige Rechner verbinden. LED WAN: Die Anzeige leuchtet, wenn am WAN- Anschluss eine LED Status: Bei...
-
Seite 4: Der Setup-Assistent
Wenn Sie die Schritte gemäß dieser Kurzanleitung für die Installation ausgeführt haben, entspricht Ihr Netzwerk sinngemäß folgender Darstellung: Der Setup-Assistent Starten Sie den Webbrowser, und geben Sie in das Adressfeld “http://192.168.0.1” ein. Drücken Sie anschließ end die Eingabetaste. Das Anmeldedialogfeld wird angezeigt. - Seite 5 Der Setup Wizard (Fortsetzung) Nach der Anmeldung wird der Home–Bildschirm <die Startseite> angezeigt. Klicken Sie auf Run Wizard. Danach werden folgende Bildschirme aufgerufen: Klicken Sie auf Next Schritt 1 – Geben Sie Ihr neues Passwort ein. Festlegung eines Passworts ist optional. Klicken Sie auf Next...
- Seite 6 Der Setup-Assistent (Fortsetzung) Wählen Sie in der Dropdown- Liste Ihre Zeitzone aus. Klicken Sie auf Next Internetverbindung auswählen Sie werden aufgefordert, die Art der Internetverbindung für Ihren Router festzulegen. Klicken Sie auf Next Sollten Sie sich bei Auswahl der Einstellung nicht sicher sein, wenden Sie sich an Ihren Internet-Dienstanbieter (ISP).
- Seite 7 Der Setup-Assistent (Fortsetzung) Wenn Sie Dynamic IP Address wählen, wird folgendes Fenster angezeigt: (wird hauptsächlich für Highspeed-Internet über Kabel genutzt) Klicken Sie auf die Schaltfläche Clone MAC Address, um die MAC- Adresse der Netzwerkkarte Ihres Computers automatisch zu kopieren. Sie können die MAC- Adresse auch manuell eingeben.
- Seite 8 Der Setup-Assistent (Fortsetzung) Wenn der Internetzugang über PPPoE (Point-to-Point Protocol over Ethernet) erfolgt und diese Option ausgewählt wurde, wird das folgende Fenster angezeigt: (wird hauptsächlich für DSL-Zugang genutzt) Stellen Sie sicher, dass ggf. bereits auf Ihren Computern installierte PPPoE-Client- Software deinstalliert wurde. Geben Sie den Benutzernamen und das Kennwort gemäß...
- Seite 9 Der Setup-Assistent (Fortsetzung) Wenn Sie für Ihr Funk-Netzwerk gemäß 802.11b/g Verschlüsselung einsetzen wollen, kann der DI-624+ die Funk- Verschlüsselung in drei Stufen durchführen: 64-, 128- und 256-Bit- Stärke. In der Standardeinstellung ist die Verschlü sselung deaktiviert. Zur Erhöhung der Sicherheit bei der drahtlosen Kommunikation können Sie die Verschlüsselungseinstellungen ändern.
-
Seite 10: Internetverbindung Testen
Internetverbindung testen Abschließ end wird wieder die Registerkarte “Home” angezeigt. Klicken Sie auf Starten Sie Ihren Webbrowser erneut (Internet Explorer oder Netscape Navigator), und rufen Sie eine beliebige Webseite auf. Auf diese Weise können Sie prüfen, ob die Verbindung mit dem Internet funktioniert. - Seite 11 Klicken Sie auf “Start”. Klicken Sie anschließend mit der rechten Maustaste auf Netzwerkumgebung, und wählen Sie “Eigenschaften”. Doppelklicken Sie auf die Netzwerkverbindung des Ethernet- Adapters (im Beispiel D-Link DFE-530TX+). Klicken Sie auf “ Internet Protocol (TCP/IP)” Klicken Sie auf “ Properties”...
- Seite 12 Unter Apple Macintosh OS X: Ö ffnen Sie das Apple- Menü, klicken Sie auf Klicken Sie auf Netzwerk, und wählen Sie Network System-Eigenschaften. Wählen Sie im Menü Show (Anzeige) den Befehl Built-in Ethernet aus. Wählen Sie im Menü Configure (Konfigurieren) den Befehl Using DHCP aus.
-
Seite 14: Technische Unterstützung
Aktualisierte Versionen von Software und Benutzerhandbuch finden Sie auf der Website von D-Link unter www.dlink.de D-Link bietet kostenfreie technische Unterstützung für Kunden in Deutschland, Ö sterreich, der Schweiz und in Osteuropa. Unsere Kunden können technische Unterstützung über unsere Website oder telefonisch anfordern.
