Goobay 38527 Betriebsanleitung

DE Betriebsanleitung
USB Ethernet Converter
1 Sicherheitshinweise
1.1 Allgemein
• Betriebsanleitung vollständig und sorgfältig vor Gebrauch lesen.
Die Betriebsanleitung ist Bestandteil des Produktes und enthält wichtige
Hinweise zum korrekten Gebrauch.
• Betriebsanleitung aufbewahren.
Die Betriebsanleitung muss bei Unsicherheiten und Weitergabe des
Produktes verfügbar sein.
Stromschlaggefahr:
• Öffnen Sie niemals das Gehäuse.
• Modifizieren Sie Produkt und Zubehör nicht.
• Schließen Sie Anschlüsse und Schaltkreise nicht kurz.
• Benutzen Sie Produkt, Produktteile und Zubehör nur in ein-
wandfreiem Zustand.
Ein defektes Gerät darf nicht in Betrieb genommen werden, sondern
muss sofort vom Netz getrennt und gegen unbeabsichtigte Weiterbe
nutzung gesichert werden.
Zielgruppeninformationen:
Nicht für Kinder geeignet.
• Sichern Sie Verpackung, Kleinteile und Dämmmaterial gegen
unbeabsichtigte Benutzung.
1.2 Warnstufen
Warnung vor Gefahren, die bei Missachtung der Sicherheits-
hinweise zu Verletzungen führen können.
Warnung vor Gefahren, die bei Missachtung der Hinweise zu
Sachschäden führen können.
2 Beschreibung und Funktion
2.1 Produkt
Der USB Ethernet Konverter ermöglicht eine schnelle, kostengünstige, kompakte
und einfache Plug-and-Play-Netzwerkverbindung für Notebooks, PCs, Apple Mac-
Books, Ultrabooks und Tablets.
• Benötigt kein externes Netzteil
• Extrem niedriger Stromverbrauch
• Dank Netzwerkanschluss über USB entfällt das Öffnen des PC-
Gehäuses
2.2 Lieferumfang
USB 2.0 Fast Ethernet Netzwerkkonverter , Betriebsanleitung
2.3 Bedienelemente und Teile

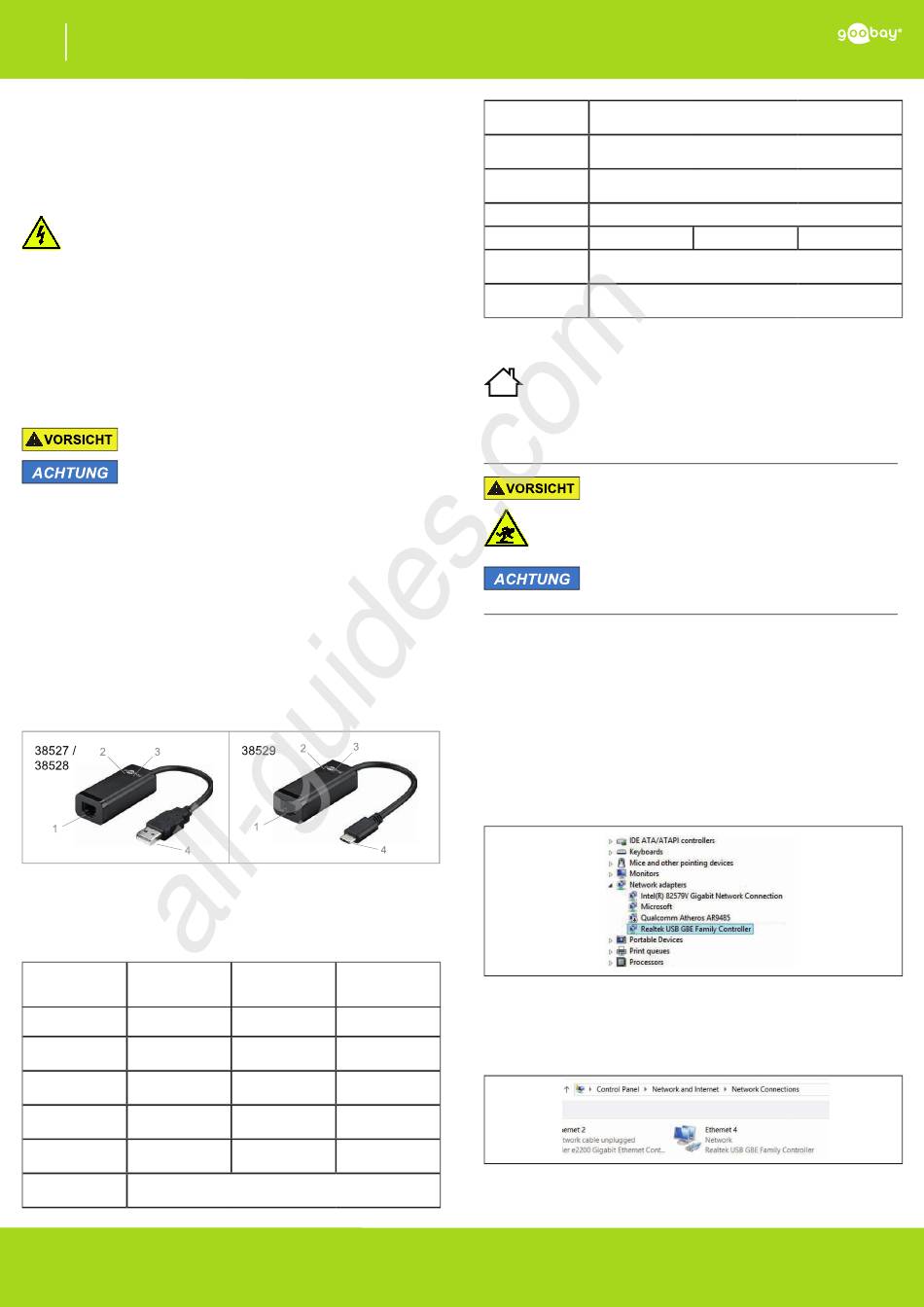

Abb.1: Bedienelemente
1 RJ45 LAN-Port
3 LED-Datentransferanzeige
2.4 Technische Daten
Typ USB 2.0 Typ A
Fast Ethernet
Converter
Artikel-Nr. 38527
Eingänge 1 x RJ45-Buchse
(8P4C)
Ausgänge 1 x USB 2.0
Typ A - Stecker
Netzwerkübertra- Voll-Duplex
gungsmodus
Übertragungsge- 10/100
schwindigkeit Mbit/s
Betriebstempera-
turbereich
REV2017-11-08
V1.1
All manuals and user guides at all-guides.com
2 LED-Anzeige für Ethernetverbindung
4 USB-Anschluss
USB 3.0 Typ A USB 3.0 Typ C
Gigabit Ethernet Gigabit Ethernet
Converter Converter
38528 38529
1 x RJ45-Buchse 1 x RJ45-Buchse
(8P8C) (8P8C)
1 x USB 3.0 1 x USB 3.0
Typ A - Stecker Typ C - Stecker
Voll-Duplex Voll-Duplex
10/100/1000 10/100/1000
Mbit/s Mbit/s
0 ~ +70 °C
Lagertemperatur-
bereich
Betriebsluftfeuch-
tigkeit
Luftfeuchtigkeit bei
Lagerung
Maße
Gewicht 29,5 g
Unterstütze Be- Windows 2000, XP, VISTA, 7,8, 8.1, 10 (32/64-bit)/
triebssysteme MAC OS 10.x oder höher
Erfüllt die IEEE- 802.3 az (Energie Efficient Ethernet), 802.3, 802.3u und
Standards 802.3ab
Tab. 1: Technische Daten
3 Bestimmungsgemäßer Gebrauch
Eine andere Verwendung als in Kapitel „Beschreibung und Funktion"
beschrieben, ist nicht zugelassen. Dieses Produkt darf nur in trockenen
Innenräumen benutzt werden. Das Nichtbeachten und Nichteinhalten
dieser Bestimmungen und der Sicherheitshinweise kann zu schweren
Unfällen und Schäden an Personen und Sachen führen.
4 Anschluss
Verletzungsgefahr durch Stolpern und Sturz
• Achten Sie darauf, dass die Anschlusskabel so verlegt werden
, dass sie niemanden behindern und nicht beschädigt werden.
• Installieren Sie das Produkt und die daran befestigten Geräte so,
dass keine Personen oder Sachen z.B.durch Herabstürzen oder
Stolpern verletzt oder beschädigt werden können.
Sachschäden durch falsches Platzieren und falsche
Spannungsversorgung
• Nur auf ebene und rutschfeste Unterlage platzieren.
4.1 Anschluss
1. Kontrollieren Sie den Lieferumfang auf Vollständigkeit und
Unversehrtheit.
2. Vergleichen Sie die technischen Daten aller zu verwendenden
Geräte und stellen Sie die Kompatibilität sicher.
3. Stecken Sie ein Ethernet-Kabel in den RJ-45 LAN
Port (1) des Netzwerkkonverteres und das andere Kabelende an
ein Netzwerkgerät (z.B. HUB, Router, Switch).
4. Stecken Sie den USB-Stecker (4) in einen freien USB Port ihres
Nootebooks / PCs.
4.2 Installation und Einstellungen unter Windows
Dieses Produkt benötigt keinen Treiber für die Installation. Wenn die
Verbindung mit dem PC hergestellt ist, wird die Installation automatisch
gestartet. Das Gerät wird im „Gerätemanager" angezeigt, wenn die
Installation abgeschlossen ist. Siehe Abb. 2.
Abb. 2: Installation unter Windows
a) Automatische Einstellung der IP-Adresse
Klicken Sie nach der Installation auf ʺSystemsteuerungl /
•
Netzwerk und Internet / Netzwerkverbindung...ʺ um die neue
Internetverbindung anzuzeigen.
Wenn das Netzwerk die IP-Adresse erhalten hat, können Sie eine Verbin-
dung zum Netzwerk herstellen, siehe Abb. 3:
Abb. 3: Automatische Einstellung der IP-Adresse unter Windows
b) Manuelle Zuweisung der IP-Adresse
• Klicken Sie per Doppelklick auf das Netzwerklogo und folgen den
in den Abbildungen dargestellten Schritten:
- 1 -
38527, 38528, 38529
-10 ~ +80 °C
5-90 % RH
5-90 % RH
66,5 x 25,0 x 17,5 mm
26 g 24 g
