Goobay 58969 Betriebsanleitung
Cinch/hdmi konverter
Verwandte Anleitungen für Goobay 58969
Inhaltszusammenfassung für Goobay 58969

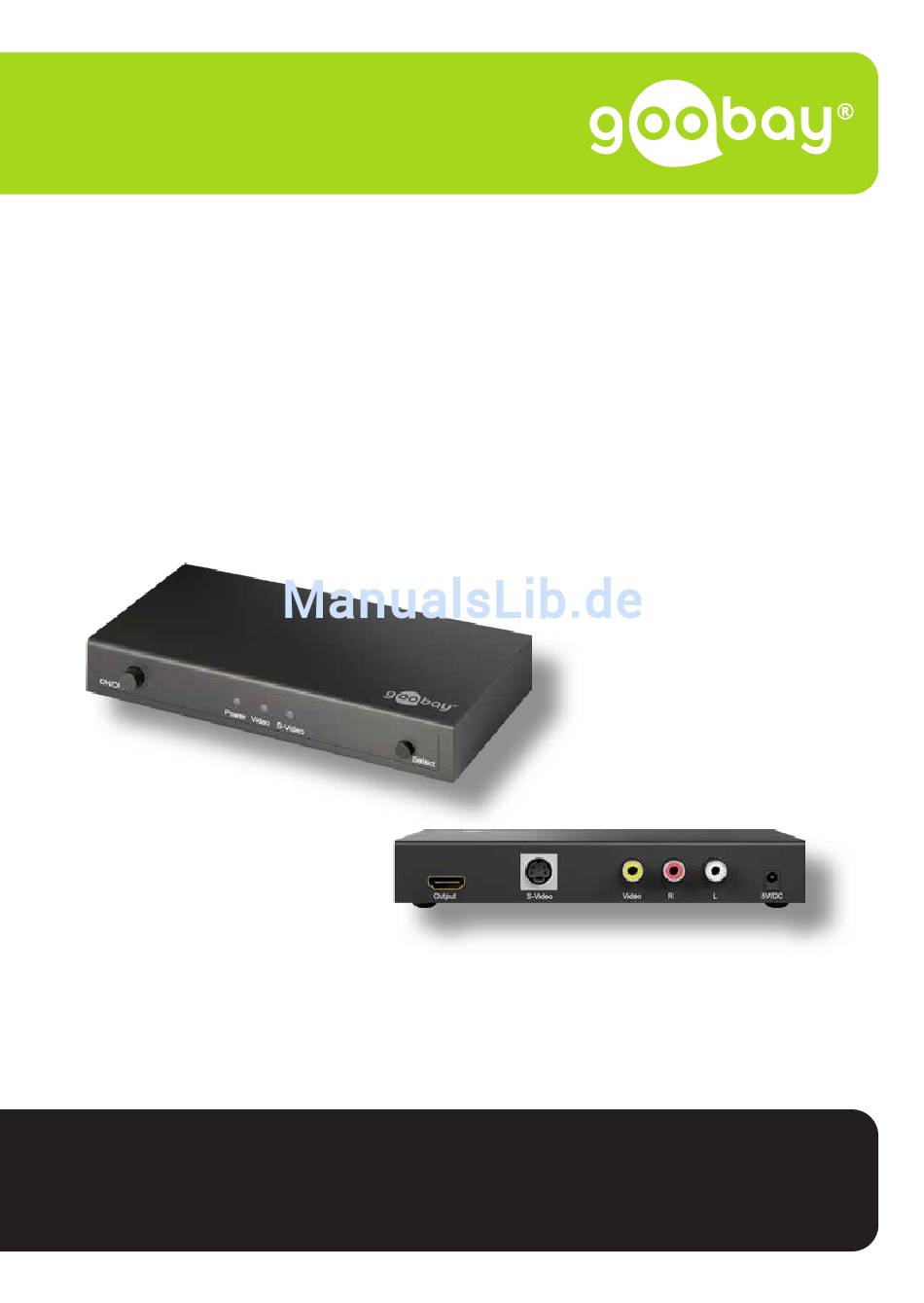

- Seite 1 Betriebsanleitung User manual Mode d‘emploi Istruzioni per l‘uso Art. 58969 Cinch/HDMI™ Konverter RCA/HDMI™ converter Convertisseur Cinch/HDMI™ Convertitore Cinch/HDMI™...
-
Seite 2: Inhaltsverzeichnis
Betriebsanleitung BETRIEBSANLEITUNG ......1 USER MANUAL ........9 MODE D‘EMPLOI ........17 ISTRUZIONI PER L‘USO ......25 BETRIEBSANLEITUNG Inhalt Sicherheitshinweise ..............2 Allgemeines ..............2 Warnstufen ..............2 Beschreibung und Funktion ............3 Produkt ................3 Lieferumfang ..............3 Bedienelemente und Produktteile ........ 3 Technische Daten ............ -
Seite 3: Sicherheitshinweise
Sicherheitshinweise Allgemeines • Betriebsanleitung vollständig und sorgfältig vor Gebrauch lesen. Die Betriebsanleitung ist Bestandteil des Produktes und enthält wichtige Hinweise zum korrekten Gebrauch. • Betriebsanleitung aufbewahren. Die Betriebsanleitung muss bei Unsicherheiten und Weitergabe des Produktes verfügbar sein. Stromschlaggefahr • Im Notfall, nach Gebrauch und bei Gewitter Netzstecker direkt am Steckergehäuse ziehen! •... -
Seite 4: Beschreibung Und Funktion
Betriebsanleitung Beschreibung und Funktion Produkt Der Cinch/HDMI™ Konverter konvertiert Video-composite- oder S-VHS und Stereo-Audio-Signale zu einem vollwertigen 720p HDMI-Signal. Der Bildein- gang ist manuell frei wählbar. • Einfache Inbetriebnahme und Bedienung • Benötigt keine zusätzliche Software-Installation Lieferumfang • Cinch/HDMI™ Konverter • Netzteil • Betriebsanleitung Bedienelemente und Produktteile Fig. 1: Cinch/HDMI-Konverter EIN-/AUS-Schalter LED-Betriebsanzeige LED-AV-Video-Anzeige LED-S-Video-Anzeige Wahlschalter HDMI™-Ausgang S-Video-Eingang... -
Seite 5: Technische Daten
Technische Daten Cinch/HDMI™- Konverter Artikelnummer 58969 1 x S-Video (Mini-DIN-Buchse), Eingänge 1 x AV (Video und analog Audio R/L, Cinch) Ausgänge 1 x HDMI™ Eingang Videosignal 1,2 V Eingang DDC- Signal (TTL) Unterstütztes Video Format DTV, HDTV Auflösung 720p @ 60 Hz Vertikaler Frequenzbereich 50/60 Hz Video-Verstärkerbandbreite... -
Seite 6: Bestimmungsgemäßer Gebrauch
Betriebsanleitung Gewicht 78,6 g DC-Stecker 3,4 x 1,3 mm Polarität positiv Tab. 1: Technische Daten Bestimmungsgemäßer Gebrauch Eine andere als in Kapitel „Beschreibung und Funktion“ bzw. in den S icherheitshinweisen“ beschriebene Verwendung ist nicht gestattet. Dieses Produkt darf nur in trockenen Innenräumen benutzt werden. Das Nichtbeachten und Nichteinhalten dieser Bestimmungen und der Sicherheitshinweise können zu schwe- ren Unfällen, Personen- und Sachschäden führen. -
Seite 7: Bedienung
Fig. 2: Anschluss Bedienung Schalten Sie alle angeschlossenen Geräte und den Cinch/ HDMI - Konverter ein. Die LED-Betriebsanzeige (2) leuchtet, wenn Spannung anliegt und der HDMI -Konverter eingeschaltet ist. Wählen Sie mit dem Wahlschalter (5) den gewünschten Eingang aus (S-Video oder Cinch). Trennen Sie das Produkt bei Nichtgebrauch vom Netz. -
Seite 8: Haftungshinweis
Art der Stofftrennung, Verwertung und Entsorgung von Altgerä- ten leisten Sie einen wichtigen Beitrag zum Schutz unserer Umwelt. WEEE Nr.: 82898622 EU-Konformitätserklärung Mit dem CE Zeichen erklärt Goobay , eine registrierte Marke ® der Wentronic GmbH, dass das Produkt die grundlegenden An forderungen und Richtlinien der europäischen Bestimmungen... - Seite 34 Betriebsanleitung User manual Mode d‘emploi Istruzioni per l‘uso Art. 58969 V 1.2 REV 2017-11-24 Goobay ® by Wentronic GmbH *(0,14 € / Minute aus dem deutschen Festnetz) Pillmannstraße 12 (0.14 € / minute from German landline) 38112 Braunschweig (0,14 € / minute depuis un poste fixe allemand) Germany (0,14 € / minuto dalla rete fissa tedesca)
