Goobay 58968 Betriebsanleitung
Vga+cinch/hdmi konverter
Verwandte Anleitungen für Goobay 58968
Inhaltszusammenfassung für Goobay 58968
- Seite 1 Betriebsanleitung User manual Mode d‘emploi Istruzioni per l‘uso Art. 58968 VGA+Cinch/HDMI™ Konverter VGA+RCA/HDMI™ converter Convertisseur VGA+Cinch/HDMI™ Convertitore VGA+Cinch/HDMI™...
-
Seite 2: Inhaltsverzeichnis
Betriebsanleitung BETRIEBSANLEITUNG ......1 USER MANUAL .........9 MODE D‘EMPLOI ........17 ISTRUZIONI PER L‘USO ......25 BETRIEBSANLEITUNG Inhalt Sicherheitshinweise ..............2 Allgemeines ..............2 Warnstufen ..............2 Beschreibung und Funktion ............3 Produkt ................3 Lieferumfang ..............3 Bedienelemente und Produktteile ........ 3 Technische Daten ............ -
Seite 3: Sicherheitshinweise
Sicherheitshinweise Allgemeines • Lesen Sie die Betriebsanleitung vollständig und sorgfältig vor Gebrauch. Die Betriebsanleitung muss bei Unsicherheiten und Weitergabe des Produktes verfügbar sein. • Bewahren Sie die Betriebsanleitung auf. Die Betriebsanleitung ist Bestandteil des Produktes und enthält wichtige Hinweise zum korrekten Gebrauch. Stromschlaggefahr: Das Produkt hat keinen Netzschalter und darf nur an gut zugänglichen Steckdosen verwendet werden, um es im Notfall... -
Seite 4: Beschreibung Und Funktion

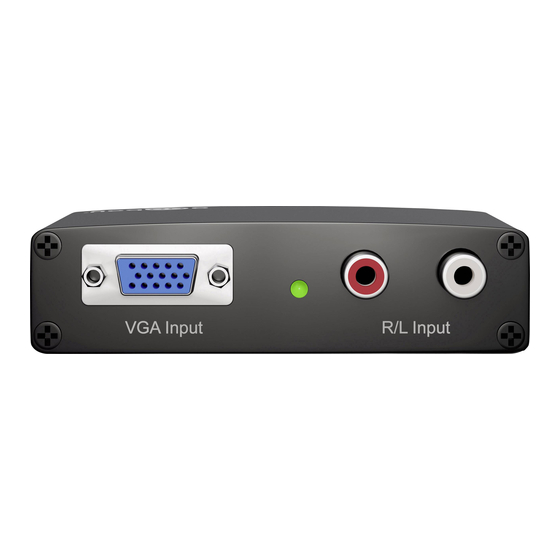

Betriebsanleitung Beschreibung und Funktion Produkt Der VGA+Cinch/HDMI™ Konverter wandelt VGA- und Audiosignale in ein hochauflösendes HDMI™-Signal um. • zum Verbinden von VGA-Quellgeräten (z.B. PCs) an HDTV- fähige Ausgabegeräte • einfache Inbetriebnahme und Bedienung • benötigt keine zusätzliche Software-Installation Lieferumfang • VGA+Cinch/HDMI™- Konverter •... -
Seite 5: Technische Daten
Technische Daten VGA+Cinch/HDMI™ Konverter Artikelnummer 58968 Eingänge Analog Audio R/L (Cinch) Ausgang HDMI™ Eingang Videosignal 0,5 - 1,0 V Eingang DDC- Signal (TTI) Max. Bildauflösung 1920 x 1080 / 1080p Ausgang Videosignal HDMI™ 640x480 @ 60/75 Hz 1280x1024 @ 60/75 Hz 800x600 @ 60/75 Hz... -
Seite 6: Bestimmungsgemäßer Gebrauch
Betriebsanleitung Schutzklasse Maße 50,5 x 25,1 x 68,4 mm Kabellänge 1,8 m Gewicht 55 g DC-Stecker 3,5 x 1,3 mm Polarität positiv Tab. : Technische Daten Bestimmungsgemäßer Gebrauch Eine andere als in Kapitel „Beschreibung und Funktion“ bzw. in den " Sicherheitshinweisen“ beschriebene Verwendung ist nicht gestattet. Dieses Produkt darf nur in trockenen Innenräumen benutzt werden. -
Seite 7: Wartung, Pflege, Lagerung Und Transport
den HDMI™-Ausgang des Konverters an. Verbinden Sie das Netzteil mit dem DC-Anschluss des Converters und dann mit einer Steckdose. 5. Schalten Sie Computer und TV ein und wählen Sie den Kanal für den HDMI™-Signal-Empfang aus. Das Bild muss nicht angepasst werden, da der Converter es automatisch positioniert. Die horizontale Position kann im Extremfall angepasst werden. Trennen Sie das Produkt bei Nichtgebrauch vom Netz. -
Seite 8: Entsorgungshinweise
WEEE Nr.: 82898622 Verpackung Verpackungen können kostenlos in den entsprechenden Sammelstellen entsorgt werden - Papier in der Papiertonne, Kunststoffe im gelben Sack und Glas im Altglas-Container. DE4535302615620 EU-Konformitätserklärung Mit dem CE Zeichen erklärt Goobay , eine registrierte Marke der ® Wentronic GmbH, dass das Produkt die grundlegenden Anfor- derungen und Richtlinien der europäischen Bestimmungen er- füllt. Verwendete Symbole... - Seite 34 Betriebsanleitung User manual Mode d‘emploi Istruzioni per l‘uso Art. 58968 V 2.0 aw REV 2020-10-01 Goobay ® by Wentronic GmbH Pillmannstraße 12 *(0,14 € / Minute aus dem deutschen Festnetz) 38112 Braunschweig (0.14 € / minute from German landline) Germany (0,14 € / minute depuis un poste fixe allemand)
