MONTAGE

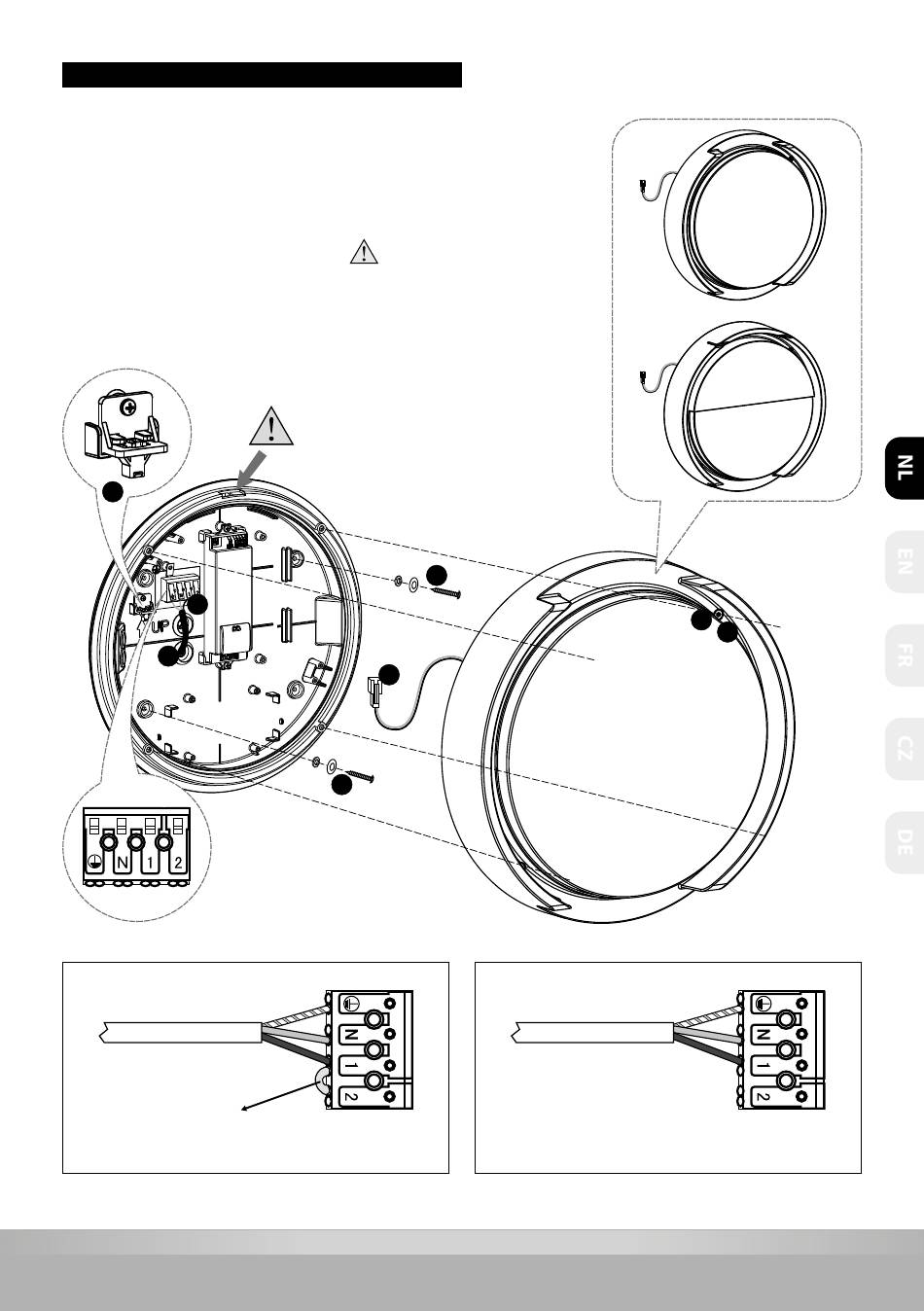

1. Draai de schroeven los en verwijder de lichtunit.
2. Haal het aansluitsnoer door de thule en fixeer met de trekontlasting.
3. Bevestig het armatuur d.m.v. schroeven op de ondergrond. (Let op de richting d.m.v.
de markering 'UP' op de basis.)
4. Sluit het aansluitsnoer correct aan op de terminal. (Let op: De aardedraad moet stevig
worden aangesloten.)
5. Sluit de male connector van de lichtunit aan op de female connector van de basis.
6. Bevestig de lichtunit stevig. (Let op de uitlijning.)
5
4
2
Aansluiting kabel
HOOFDAANSLUITING
Verwijder bij Master/Slave gebruik
Zonder sensor
3
5
3
Met sensor (geschakelde fase niet verplicht)
www.prolumia.com
1
HOOFDAANSLUITING
6
7
