Kinderland 02 2959 Montageanleitung

ESF Emsland Spiel- und
Freizeitgeräte
GmbH & Co. KG
Thyssenstraße 7
49744 Geeste
Tel: (0 59 37) 9 71 89-0
Fax: (0 59 37) 9 71 89-90
Bemerkungen:

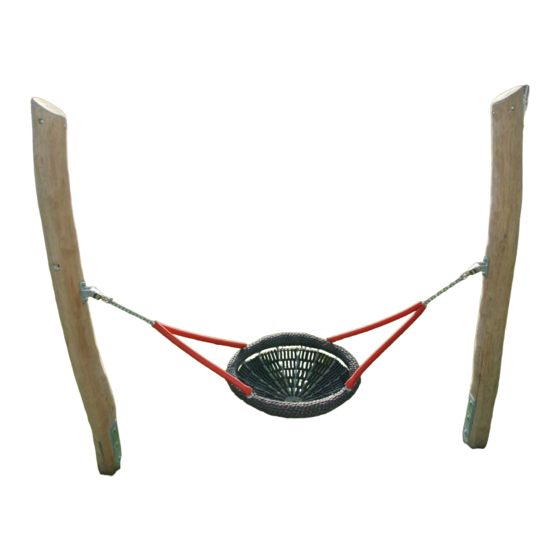

Das Gerät wird in folgenden Teilen geliefert!
2 Stück Standpfosten
1 Stück Vogelnest mit Aufhängung
2 Paar Pfostenschuhe (je nach Ausführung)
Montage:

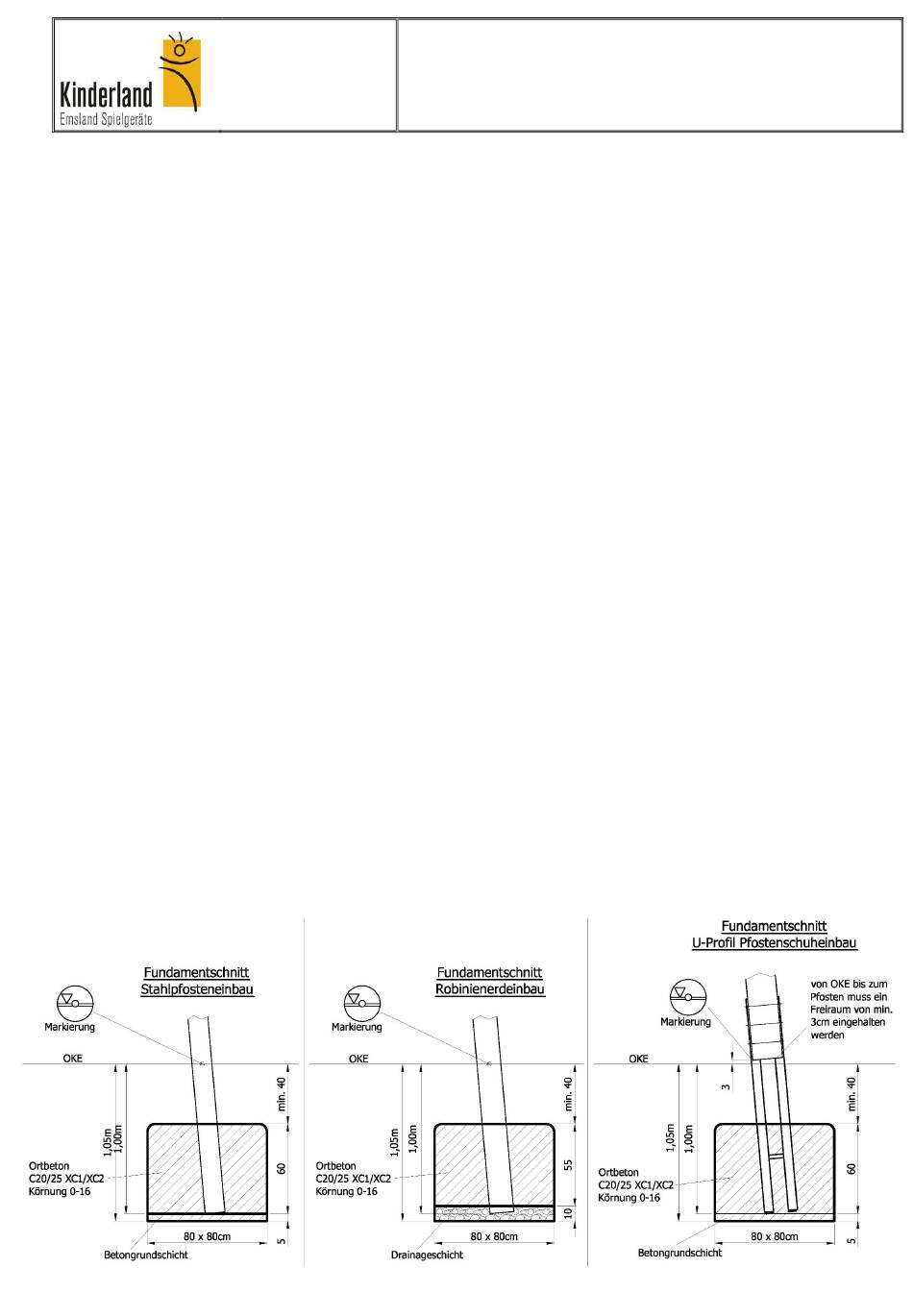

- Löcher nach Fundamentplan anzeichnen und ausheben.
- Gerät zusammensetzen.
- Bei Robinienerdeinbau:
- Drainageschicht nach Plan einbringen.
- Gerät aufstellen, ausrichten und abstützen.
- Fundamentlöcher mit Ortbeton C20/25 XC1/XC2 Körnung 0-16 verfüllen und verdichten.
- Nach Abbinden des Betons, die Löcher mit Boden verfüllen und lagenweise abdichten.
- Bei Stahlpfosten- und Pfostenschuheinbau:
- Betongrundschicht nach Plan einbringen.
- Nach Abbinden der Betongrundschicht, Gerät aufstellen, ausrichten und abstützen.
- Fundamentlöcher mit Ortbeton C20/25 XC1/XC2 Körnung 0-16 verfüllen und verdichten.
- Nach Abbinden des Betons, die Löcher mit Boden verfüllen und lagenweise abdichten.
- ACHTUNG! Beim Pfostenschuheinbau muss von OKE bis zum Pfosten ein Freiraum von mind. 3cm
eingehalten werden.
Montageanleitung
Klassifikation: DIN EN / EN 1176
Spielgerät:
Art.-Nr.:
Stand: 06.08.2014
Mini - Vogelnest Small
02 2959
