Kinderland 02 3010 Montageanleitung

ESF Emsland Spiel- und
Freizeitgeräte
GmbH & Co. KG
Thyssenstraße 7
49744 Geeste
Tel: (0 59 37) 9 71 89-0
Fax: (0 59 37) 9 71 89-90
Bemerkungen:
Das Gerät wird in 15 Teilen angeliefert
4 Stück Scherenböcke (1)
2 Stück Querbalken (2)
2 Stück Längsbalken (3)
1 Stück zusätzlicher Querbalken (4)
5 Stück waagerechte Trageseile (5)
1 Stück PP-Tampen (6)
Montage:
- Fundamentlöcher nach Plan anzeichnen und ausheben.

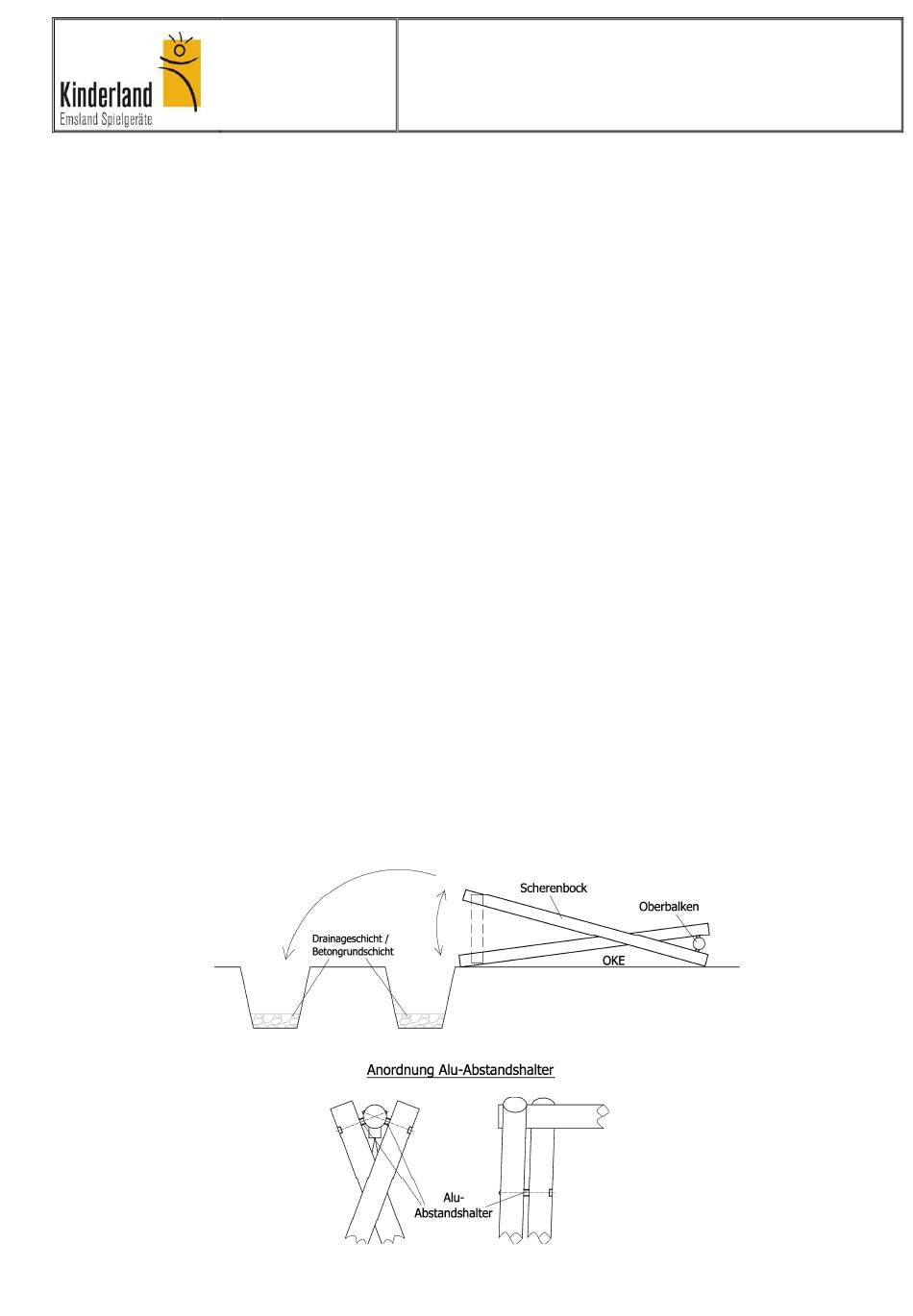

- Gerät zusammensetzen. (Scherenböcke (1) s. Skizze auseinanderklappen und befestigen. Anschließend
unter Beachtung der Farbmarkierungen die beiden Querbalken (2) einlegen und verschrauben.
- Drainageschicht bei Robinienerdeinbau nach Plan einbringen.
- Betongrundschicht bei Pfostenschuheinbau nach Plan einbringen und abbinden lassen.
- Gerät aufstellen und ausrichten. Anschließend die Längsbalken (3) sowie den zusätzlichen Querbalken (4)
einlegen und verschrauben.
- Das gesamte Gerüst nochmals ausrichten!
- Fundamentlöcher mit Ortbeton C20/25 XC1/XC2 Körnung 0-16 nach Vorgabe verfüllen und verdichten.
- Nach Abbinden des Betons, Abstützungen entfernen, Löcher mit Boden lagenweise anstampfen.
- Waagerechte Trageseile (5) montieren. Daran die senkrechten Ketten mit PP-Tampen (6) montieren.
- Schrauben und Gabelköpfe fest anziehen und durch Körnerschlag sichern.
Montageanleitung
Klassifikation: DIN EN / EN 1176
Spielgerät: Tauschaukel
Art.- Nr.: 02 3010
Stand: 23.01.2013
