Kinderland Kalotta Swing Montageanleitung

ESF Emsland Spiel- und
Freizeitgeräte
GmbH & Co. KG
Thyssenstraße 7
49744 Geeste
Tel: (0 59 37) 9 71 89-0
Fax: (0 59 37) 9 71 89-90
Bemerkungen:
Das Gerät wird in 4 Einzelteilen (+4 B1 Sockel falls gewünscht) geliefert.
Gesamtgewicht: ca. 220kg
Schwerstes Bauteil:
Montageaufwand:
Montage mit Fertigbetonsockel:
- Fundamentlöcher nach Plan ausheben
- tragfähigen Untergrund für Sockel herstellen
- Fertigbetonsockel B1 nach Plan setzen und ausrichten
- Gerät nach Plan aufstellen und ggf. abstützen. (Bitte beachten, dass der Stahlrohroberbalken mit seinen
Lagern korrekt ausgerichtet und verschraubt ist.)
- Die Fundamentlöcher mit Erde verfüllen und lagenweise anstampfen

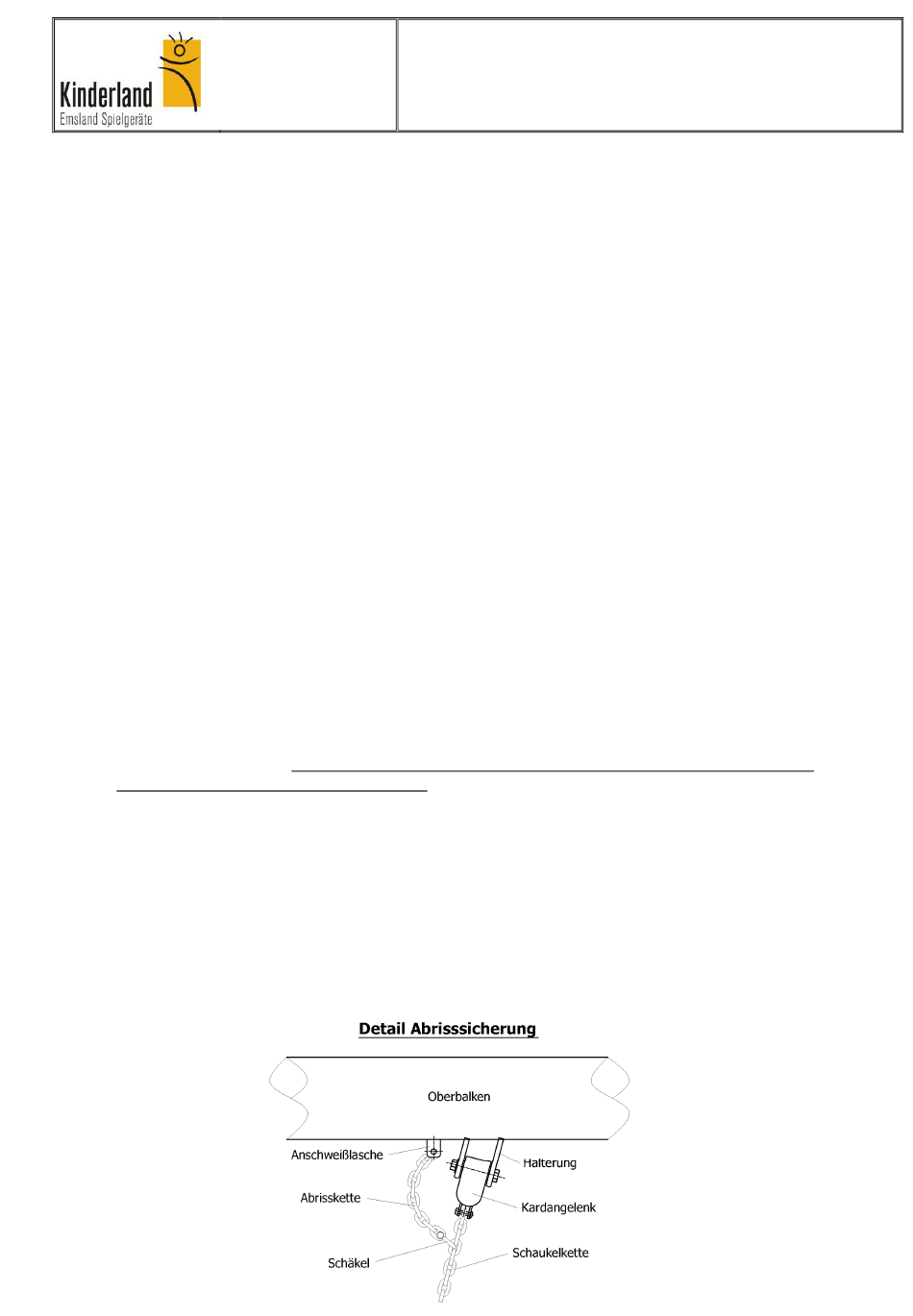

- Schaukelkorb einhängen. Achtung! Es ist darauf zu achten, dass die Abrissketten lose eingehängt werden!
- Schrauben nochmals kontrollieren und ggf. nachziehen
Montage ohne Fertigbetonsockel:
- Fundamentlöcher nach Plan ausheben
- Betongrundschicht nach Plan einbringen
- Fundament wie B-Sockel aus Ortbeton C20/25 XC1/XC2 Körnung 0-16 herstellen, Steinschrauben einsetzen
und Oberfläche glätten. Achtung: Es ist darauf zu achten das der Sitz der Steinschrauben durch
ausreichendes Verdichten gewährleistet ist.
- Gerät nach Plan aufstellen und ggf. abstützen. (Bitte beachten, dass der Stahlrohroberbalken mit seinen
Lagern korrekt ausgerichtet und verschraubt ist.)
- Die Fundamentlöcher mit Erde verfüllen und lagenweise anstampfen
- Schaukelkorb einhängen. Achtung! Es ist darauf zu achten, dass die Abrissketten lose eingehängt werden!
- Schrauben nochmals kontrollieren und ggf. nachziehen
Für den Einbau unserer Geräte mit den angegebenen Fundamentgrößen, ist eine Bodenklasse 3-4 erforderlich.
(evtl. auch Bodenklasse 1 als Oberboden, sofern dieser nicht zu humushaltig ist).
In jedem Fall muss der Boden tragfähig sein.
Es ist im Fundamentbereich darauf zu achten, dass ein tragfähiger und frostsicherer Unterbau gewährleistet ist.
Montageanleitung
Klassifikation: DIN EN / EN 1176
Spielgerät:
Kalotta Swing
Art.-Nr.:
02-2864-XVL-0-000
Stand: 18.05.2021, C.L.
