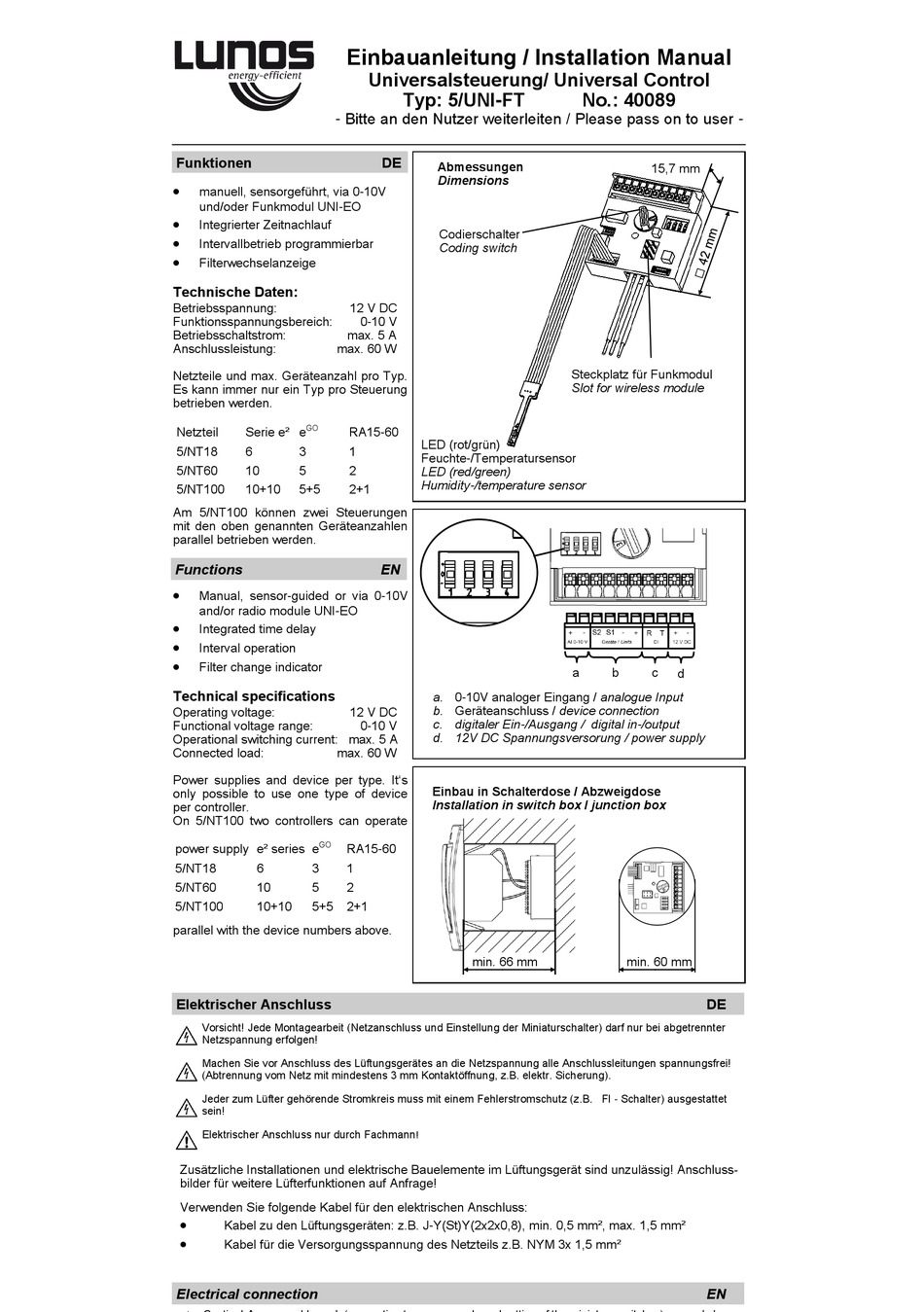

Lunos 5/UNI-FT Einbauanleitung

Einbauanleitung / Installation Manual
- Bitte an den Nutzer weiterleiten / Please pass on to user -
Funktionen

manuell, sensorgeführt, via 0-10V
und/oder Funkmodul UNI-EO

Integrierter Zeitnachlauf

Intervallbetrieb programmierbar

Filterwechselanzeige
Technische Daten:
Betriebsspannung:
Funktionsspannungsbereich:
Betriebsschaltstrom: max. 5 A
Anschlussleistung: max. 60 W
Netzteile und max. Geräteanzahl pro Typ.
Es kann immer nur ein Typ pro Steuerung
betrieben werden.
GO
Netzteil Serie e² e
5/NT18 6 3
5/NT60 10 5
5/NT100 10+10 5+5
Am 5/NT100 können zwei Steuerungen
mit den oben genannten Geräteanzahlen
parallel betrieben werden.
Functions

Manual, sensor-guided or via 0-10V
and/or radio module UNI-EO

Integrated time delay

Interval operation

Filter change indicator
Technical specifications
Operating voltage:
Functional voltage range:
Operational switching current: max. 5 A
Connected load: max. 60 W
Power supplies and device per type. It's
only possible to use one type of device
per controller.
On 5/NT100 two controllers can operate
GO
power supply e² series e RA15-60
5/NT18 6 3 1
5/NT60 10 5 2
5/NT100 10+10 5+5 2+1
parallel with the device numbers above.
Elektrischer Anschluss
Vorsicht! Jede Montagearbeit (Netzanschluss und Einstellung der Miniaturschalter) darf nur bei abgetrennter
Netzspannung erfolgen!
Machen Sie vor Anschluss des Lüftungsgerätes an die Netzspannung alle Anschlussleitungen spannungsfrei!
(Abtrennung vom Netz mit mindestens 3 mm Kontaktöffnung, z.B. elektr. Sicherung).
Jeder zum Lüfter gehörende Stromkreis muss mit einem Fehlerstromschutz (z.B. Fl - Schalter) ausgestattet
sein!
Elektrischer Anschluss nur durch Fachmann
Zusätzliche Installationen und elektrische Bauelemente im Lüftungsgerät sind unzulässig! Anschluss-
bilder für weitere Lüfterfunktionen auf Anfrage!
Verwenden Sie folgende Kabel für den elektrischen Anschluss:

Kabel zu den Lüftungsgeräten: z.B. J-Y(St)Y(2x2x0,8), min. 0,5 mm², max. 1,5 mm²

Kabel für die Versorgungsspannung des Netzteils z.B. NYM 3x 1,5 mm²
Electrical connection

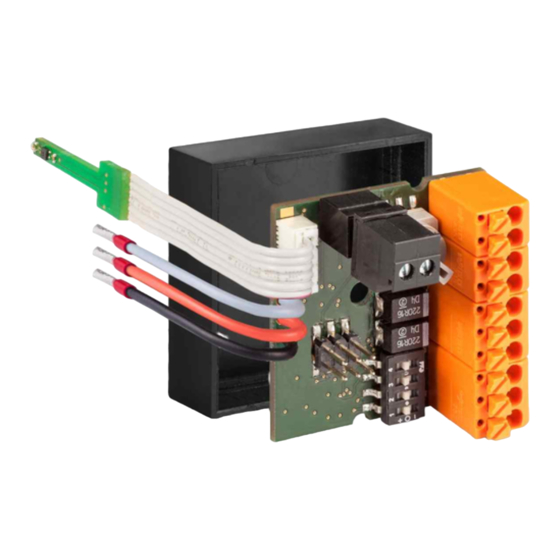

Universalsteuerung/ Universal Control
Typ: 5/UNI-FT
DE
Abmessungen
Dimensions
Codierschalter
Coding switch
12 V DC
0-10 V
RA15-60
LED (rot/grün)
1
Feuchte-/Temperatursensor
2
LED (red/green)
Humidity-/temperature sensor
2+1
EN
a. 0-10V analoger Eingang / analogue Input
b. Geräteanschluss / device connection
12 V DC
c. digitaler Ein-/Ausgang / digital in-/output
0-10 V
d. 12V DC Spannungsversorung / power supply
Einbau in Schalterdose / Abzweigdose
Installation in switch box / junction box
min. 66 mm
!
No.: 40089
15,7 mm
Steckplatz für Funkmodul
Slot for wireless module
a b c d
min. 60 mm
DE
EN
