Montagehinweis
Universalsteuerung mit Schalter 5/W2U

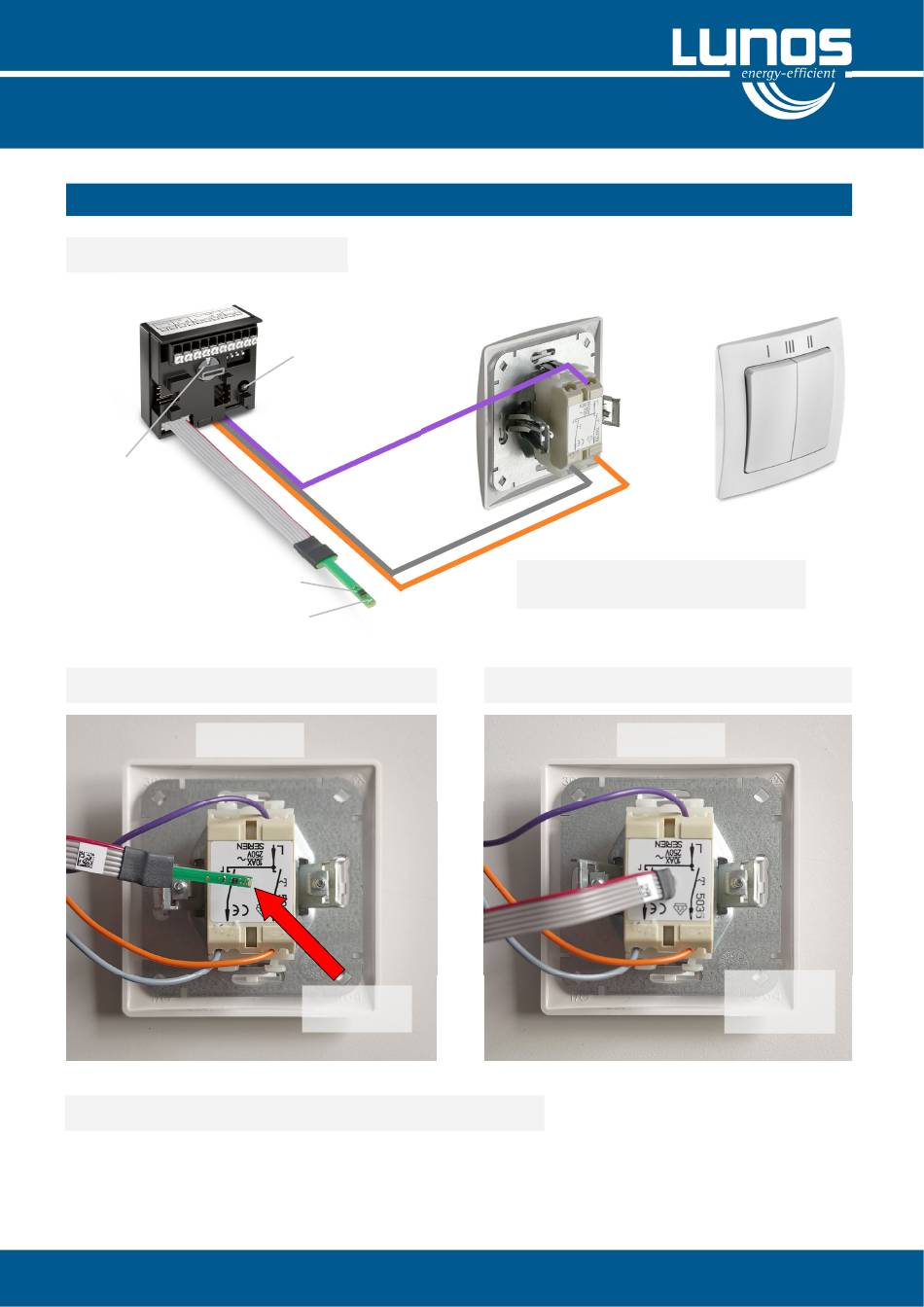

5/UNI-FT & RF - Montage Feuchtesensor/LED an Schalter 5/W2U
Schritt 1: Klemmen korrekt belegen
Codierschalter
Feuchte-Temperatur-
Sensor
Schritt 2: Rückseitigen Aufkleber durchstechen
Oben
Schritt 4: Steuerung und Schalter in UP-Dose einbauen - fertig
Hinweis: 5/W2U = Fabrikat Kopp, Serie Paris (arktis weiß)
Der Montagehinweis dient zur Information – die Nutzung der Einbauanleitung ist weiterhin verpflichtend!
info@lunos.de
Interner Taster
Anschlusskabel
Schalter
violett
grau
Sensor
LED
Hier mittig
durchstechen
Schalter 5/W2U
Rückseite
Oben
Anschlusskabel: - Nicht kürzen!
orange
Schritt 3: Feuchtesensor/LED einstecken
1
Schalter 5/W2U
Vorderseite
Oben
- Nicht verlängern!
Oben
Sensorplatine
komplett
einstecken
