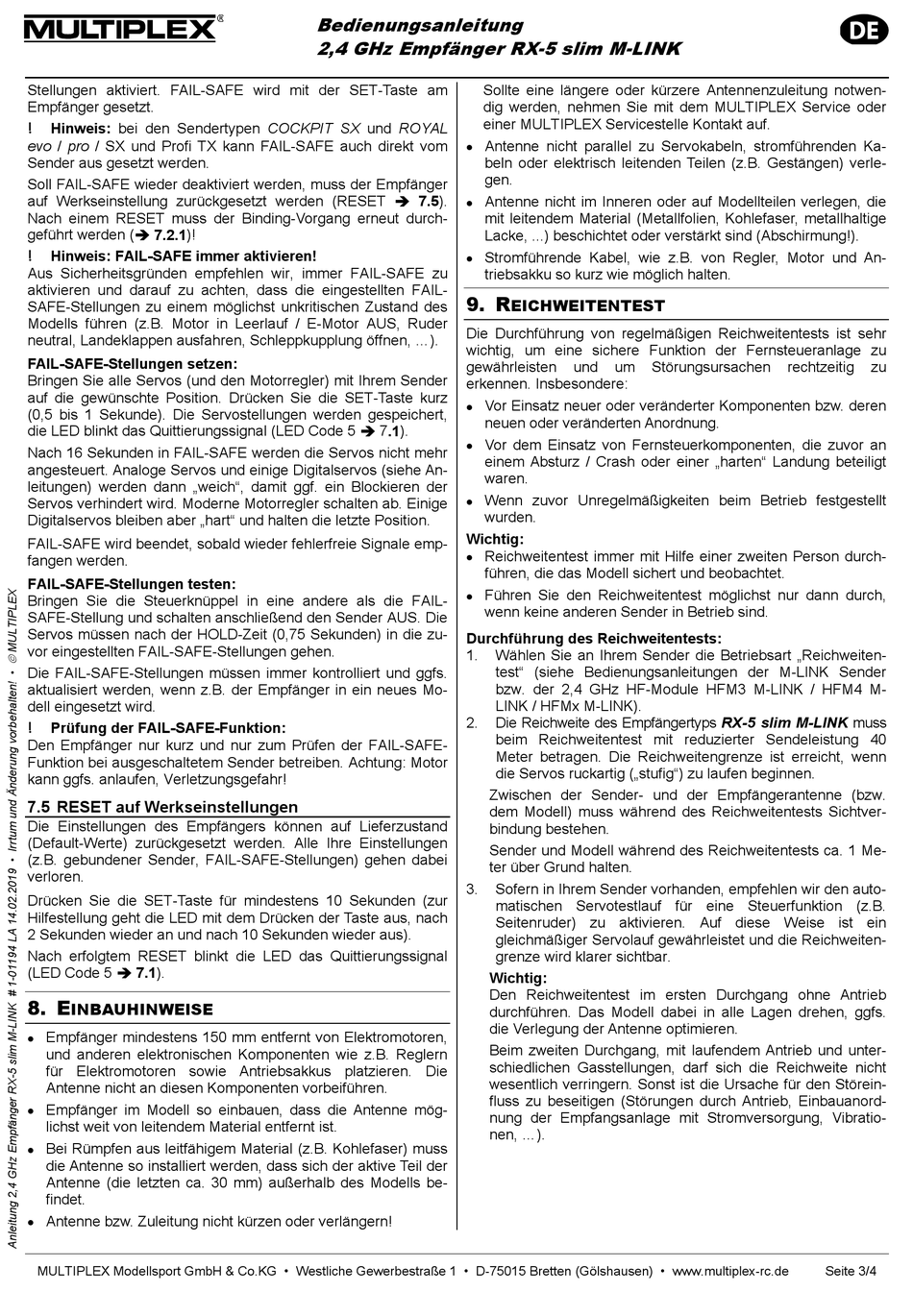

Stellungen aktiviert. FAIL-SAFE wird mit der SET-Taste am
Empfänger gesetzt.
!
Hinweis: bei den Sendertypen COCKPIT SX und ROYAL
evo / pro / SX und Profi TX kann FAIL-SAFE auch direkt vom
Sender aus gesetzt werden.
Soll FAIL-SAFE wieder deaktiviert werden, muss der Empfänger
auf Werkseinstellung zurückgesetzt werden (RESET 7.5).
Nach einem RESET muss der Binding-Vorgang erneut durch-
geführt werden ( 7.2.1)!
!
Hinweis: FAIL-SAFE immer aktivieren!
Aus Sicherheitsgründen empfehlen wir, immer FAIL-SAFE zu
aktivieren und darauf zu achten, dass die eingestellten FAIL-
SAFE-Stellungen zu einem möglichst unkritischen Zustand des
Modells führen (z.B. Motor in Leerlauf / E-Motor AUS, Ruder
neutral, Landeklappen ausfahren, Schleppkupplung öffnen, ...).
FAIL-SAFE-Stellungen setzen:
Bringen Sie alle Servos (und den Motorregler) mit Ihrem Sender
auf die gewünschte Position. Drücken Sie die SET-Taste kurz
(0,5 bis 1 Sekunde). Die Servostellungen werden gespeichert,
die LED blinkt das Quittierungssignal (LED Code 5 7.1).
Nach 16 Sekunden in FAIL-SAFE werden die Servos nicht mehr
angesteuert. Analoge Servos und einige Digitalservos (siehe An-
leitungen) werden dann „weich", damit ggf. ein Blockieren der
Servos verhindert wird. Moderne Motorregler schalten ab. Einige
Digitalservos bleiben aber „hart" und halten die letzte Position.
FAIL-SAFE wird beendet, sobald wieder fehlerfreie Signale emp-
fangen werden.
FAIL-SAFE-Stellungen testen:
Bringen Sie die Steuerknüppel in eine andere als die FAIL-
SAFE-Stellung und schalten anschließend den Sender AUS. Die
Servos müssen nach der HOLD-Zeit (0,75 Sekunden) in die zu-
vor eingestellten FAIL-SAFE-Stellungen gehen.
Die FAIL-SAFE-Stellungen müssen immer kontrolliert und ggfs.
aktualisiert werden, wenn z.B. der Empfänger in ein neues Mo-
dell eingesetzt wird.
!
Prüfung der FAIL-SAFE-Funktion:
Den Empfänger nur kurz und nur zum Prüfen der FAIL-SAFE-
Funktion bei ausgeschaltetem Sender betreiben. Achtung: Motor
kann ggfs. anlaufen, Verletzungsgefahr!
7.5 RESET auf Werkseinstellungen
Die Einstellungen des Empfängers können auf Lieferzustand
(Default-Werte) zurückgesetzt werden. Alle Ihre Einstellungen
(z.B. gebundener Sender, FAIL-SAFE-Stellungen) gehen dabei
verloren.
Drücken Sie die SET-Taste für mindestens 10 Sekunden (zur
Hilfestellung geht die LED mit dem Drücken der Taste aus, nach
2 Sekunden wieder an und nach 10 Sekunden wieder aus).
Nach erfolgtem RESET blinkt die LED das Quittierungssignal
(LED Code 5 7.1).
8. E
INBAUHINWEISE
Empfänger mindestens 150 mm entfernt von Elektromotoren,
und anderen elektronischen Komponenten wie z.B. Reglern
für Elektromotoren sowie Antriebsakkus platzieren. Die
Antenne nicht an diesen Komponenten vorbeiführen.
Empfänger im Modell so einbauen, dass die Antenne mög-
lichst weit von leitendem Material entfernt ist.
Bei Rümpfen aus leitfähigem Material (z.B. Kohlefaser) muss
die Antenne so installiert werden, dass sich der aktive Teil der
Antenne (die letzten ca. 30 mm) außerhalb des Modells be-
findet.
Antenne bzw. Zuleitung nicht kürzen oder verlängern!
MULTIPLEX Modellsport GmbH & Co.KG • Westliche Gewerbestraße 1 • D-75015 Bretten (Gölshausen) • www.multiplex-rc.de
Bedienungsanleitung
2,4 GHz Empfänger RX-5 slim M-LINK
Sollte eine längere oder kürzere Antennenzuleitung notwen-
dig werden, nehmen Sie mit dem MULTIPLEX Service oder
einer MULTIPLEX Servicestelle Kontakt auf.
Antenne nicht parallel zu Servokabeln, stromführenden Ka-
beln oder elektrisch leitenden Teilen (z.B. Gestängen) verle-
gen.
Antenne nicht im Inneren oder auf Modellteilen verlegen, die
mit leitendem Material (Metallfolien, Kohlefaser, metallhaltige
Lacke, ...) beschichtet oder verstärkt sind (Abschirmung!).
Stromführende Kabel, wie z.B. von Regler, Motor und An-
triebsakku so kurz wie möglich halten.
9. R
Die Durchführung von regelmäßigen Reichweitentests ist sehr
wichtig, um eine sichere Funktion der Fernsteueranlage zu
gewährleisten
erkennen. Insbesondere:
Vor Einsatz neuer oder veränderter Komponenten bzw. deren
neuen oder veränderten Anordnung.
Vor dem Einsatz von Fernsteuerkomponenten, die zuvor an
einem Absturz / Crash oder einer „harten" Landung beteiligt
waren.
Wenn zuvor Unregelmäßigkeiten beim Betrieb festgestellt
wurden.
Wichtig:
Reichweitentest immer mit Hilfe einer zweiten Person durch-
führen, die das Modell sichert und beobachtet.
Führen Sie den Reichweitentest möglichst nur dann durch,
wenn keine anderen Sender in Betrieb sind.
Durchführung des Reichweitentests:
1.
2.
3.
EICHWEITENTEST
und
um
Störungsursachen
Wählen Sie an Ihrem Sender die Betriebsart „Reichweiten-
test" (siehe Bedienungsanleitungen der M-LINK Sender
bzw. der 2,4 GHz HF-Module HFM3 M-LINK / HFM4 M-
LINK / HFMx M-LINK).
Die Reichweite des Empfängertyps RX-5 slim M-LINK muss
beim Reichweitentest mit reduzierter Sendeleistung 40
Meter betragen. Die Reichweitengrenze ist erreicht, wenn
die Servos ruckartig („stufig") zu laufen beginnen.
Zwischen der Sender- und der Empfängerantenne (bzw.
dem Modell) muss während des Reichweitentests Sichtver-
bindung bestehen.
Sender und Modell während des Reichweitentests ca. 1 Me-
ter über Grund halten.
Sofern in Ihrem Sender vorhanden, empfehlen wir den auto-
matischen Servotestlauf für eine Steuerfunktion (z.B.
Seitenruder) zu aktivieren. Auf diese Weise ist ein
gleichmäßiger Servolauf gewährleistet und die Reichweiten-
grenze wird klarer sichtbar.
Wichtig:
Den Reichweitentest im ersten Durchgang ohne Antrieb
durchführen. Das Modell dabei in alle Lagen drehen, ggfs.
die Verlegung der Antenne optimieren.
Beim zweiten Durchgang, mit laufendem Antrieb und unter-
schiedlichen Gasstellungen, darf sich die Reichweite nicht
wesentlich verringern. Sonst ist die Ursache für den Störein-
fluss zu beseitigen (Störungen durch Antrieb, Einbauanord-
nung der Empfangsanlage mit Stromversorgung, Vibratio-
nen, ...).
rechtzeitig
zu
