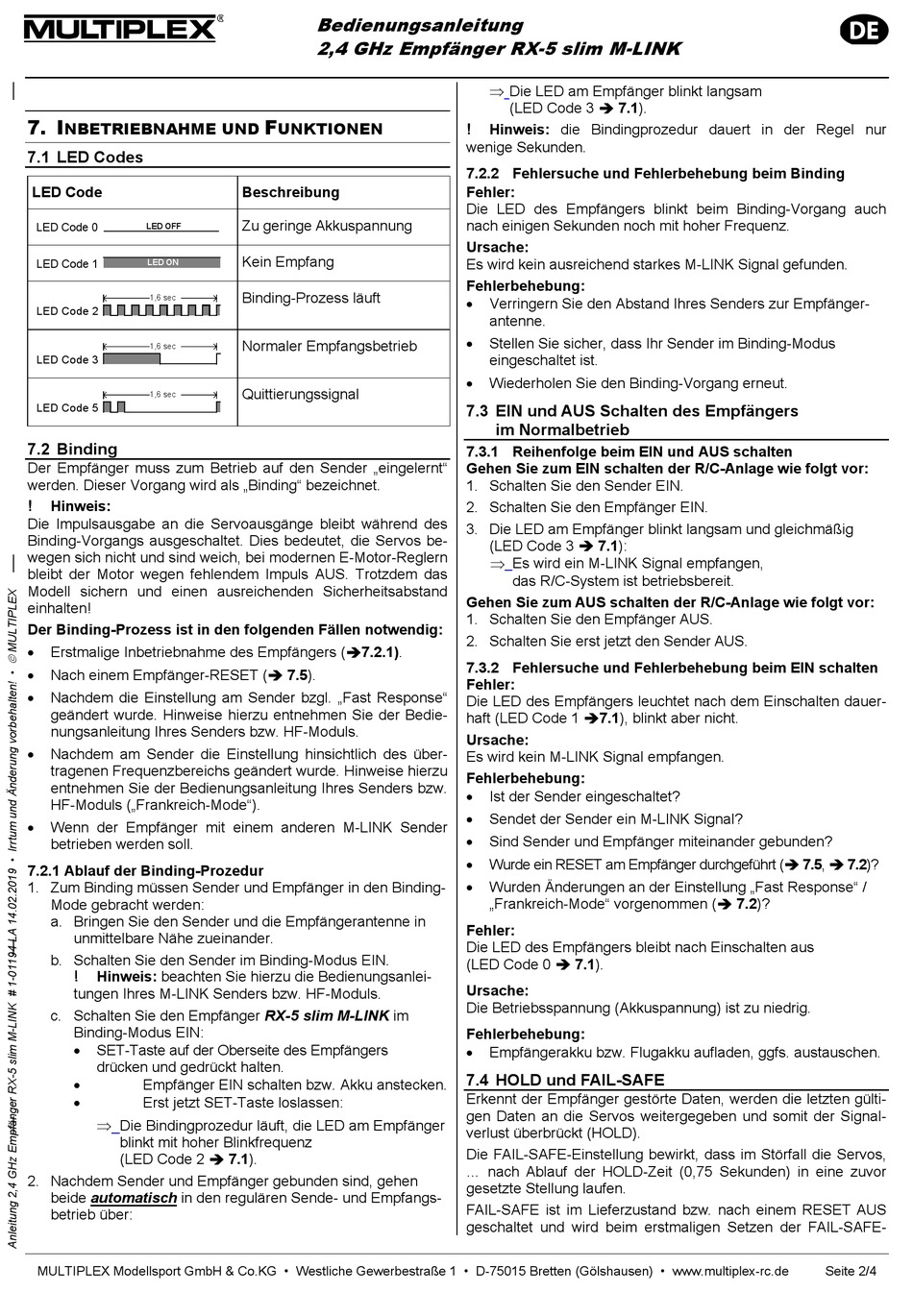

Multiplex RX-5 slim M-LINK Bedienungsanleitung Seite 2

7. I
NBETRIEBNAHME UND
7.1 LED Codes
LED Code
LED Code 0
LED OFF
LED Code 1
LED ON
1,6 sec
LED Code 2
1,6 sec
LED Code 3
1,6 sec
LED Code 5
7.2 Binding
Der Empfänger muss zum Betrieb auf den Sender „eingelernt"
werden. Dieser Vorgang wird als „Binding" bezeichnet.
! Hinweis:
Die Impulsausgabe an die Servoausgänge bleibt während des
Binding-Vorgangs ausgeschaltet. Dies bedeutet, die Servos be-
wegen sich nicht und sind weich, bei modernen E-Motor-Reglern
bleibt der Motor wegen fehlendem Impuls AUS. Trotzdem das
Modell sichern und einen ausreichenden Sicherheitsabstand
einhalten!
Der Binding-Prozess ist in den folgenden Fällen notwendig:

Erstmalige Inbetriebnahme des Empfängers (7.2.1).

Nach einem Empfänger-RESET ( 7.5).

Nachdem die Einstellung am Sender bzgl. „Fast Response"
geändert wurde. Hinweise hierzu entnehmen Sie der Bedie-
nungsanleitung Ihres Senders bzw. HF-Moduls.

Nachdem am Sender die Einstellung hinsichtlich des über-
tragenen Frequenzbereichs geändert wurde. Hinweise hierzu
entnehmen Sie der Bedienungsanleitung Ihres Senders bzw.
HF-Moduls („Frankreich-Mode").

Wenn der Empfänger mit einem anderen M-LINK Sender
betrieben werden soll.
7.2.1 Ablauf der Binding-Prozedur
1. Zum Binding müssen Sender und Empfänger in den Binding-
Mode gebracht werden:
a. Bringen Sie den Sender und die Empfängerantenne in
unmittelbare Nähe zueinander.
b. Schalten Sie den Sender im Binding-Modus EIN.
!
Hinweis: beachten Sie hierzu die Bedienungsanlei-
tungen Ihres M-LINK Senders bzw. HF-Moduls.
c. Schalten Sie den Empfänger RX-5 slim M-LINK im
Binding-Modus EIN:

SET-Taste auf der Oberseite des Empfängers
drücken und gedrückt halten.

Empfänger EIN schalten bzw. Akku anstecken.

Erst jetzt SET-Taste loslassen:
 Die Bindingprozedur läuft, die LED am Empfänger
blinkt mit hoher Blinkfrequenz
(LED Code 2  7.1).
2. Nachdem Sender und Empfänger gebunden sind, gehen
beide automatisch in den regulären Sende- und Empfangs-
betrieb über:
MULTIPLEX Modellsport GmbH & Co.KG • Westliche Gewerbestraße 1 • D-75015 Bretten (Gölshausen) • www.multiplex-rc.de
Bedienungsanleitung
2,4 GHz Empfänger RX-5 slim M-LINK
F
UNKTIONEN
Beschreibung
Zu geringe Akkuspannung
Kein Empfang
Binding-Prozess läuft
Normaler Empfangsbetrieb
Quittierungssignal
 Die LED am Empfänger blinkt langsam
(LED Code 3  7.1).
! Hinweis: die Bindingprozedur dauert in der Regel nur
wenige Sekunden.
7.2.2 Fehlersuche und Fehlerbehebung beim Binding
Fehler:
Die LED des Empfängers blinkt beim Binding-Vorgang auch
nach einigen Sekunden noch mit hoher Frequenz.
Ursache:
Es wird kein ausreichend starkes M-LINK Signal gefunden.
Fehlerbehebung:

Verringern Sie den Abstand Ihres Senders zur Empfänger-
antenne.

Stellen Sie sicher, dass Ihr Sender im Binding-Modus
eingeschaltet ist.

Wiederholen Sie den Binding-Vorgang erneut.
7.3 EIN und AUS Schalten des Empfängers
im Normalbetrieb
7.3.1 Reihenfolge beim EIN und AUS schalten
Gehen Sie zum EIN schalten der R/C-Anlage wie folgt vor:
1. Schalten Sie den Sender EIN.
2. Schalten Sie den Empfänger EIN.
3. Die LED am Empfänger blinkt langsam und gleichmäßig
(LED Code 3  7.1):
 Es wird ein M-LINK Signal empfangen,
das R/C-System ist betriebsbereit.
Gehen Sie zum AUS schalten der R/C-Anlage wie folgt vor:
1. Schalten Sie den Empfänger AUS.
2. Schalten Sie erst jetzt den Sender AUS.
7.3.2 Fehlersuche und Fehlerbehebung beim EIN schalten
Fehler:
Die LED des Empfängers leuchtet nach dem Einschalten dauer-
haft (LED Code 1 7.1), blinkt aber nicht.
Ursache:
Es wird kein M-LINK Signal empfangen.
Fehlerbehebung:

Ist der Sender eingeschaltet?

Sendet der Sender ein M-LINK Signal?

Sind Sender und Empfänger miteinander gebunden?

Wurde ein RESET am Empfänger durchgeführt ( 7.5,  7.2)?

Wurden Änderungen an der Einstellung „Fast Response" /
„Frankreich-Mode" vorgenommen ( 7.2)?
Fehler:
Die LED des Empfängers bleibt nach Einschalten aus
(LED Code 0  7.1).
Ursache:
Die Betriebsspannung (Akkuspannung) ist zu niedrig.
Fehlerbehebung:

Empfängerakku bzw. Flugakku aufladen, ggfs. austauschen.
7.4 HOLD und FAIL-SAFE
Erkennt der Empfänger gestörte Daten, werden die letzten gülti-
gen Daten an die Servos weitergegeben und somit der Signal-
verlust überbrückt (HOLD).
Die FAIL-SAFE-Einstellung bewirkt, dass im Störfall die Servos,
... nach Ablauf der HOLD-Zeit (0,75 Sekunden) in eine zuvor
gesetzte Stellung laufen.
FAIL-SAFE ist im Lieferzustand bzw. nach einem RESET AUS
geschaltet und wird beim erstmaligen Setzen der FAIL-SAFE-
