Montageanleitung
ProfiDAT
compact
®
Datenübertragungssystem
Programm 0515
8.2.4

Austausch des Abnehmerkopfes

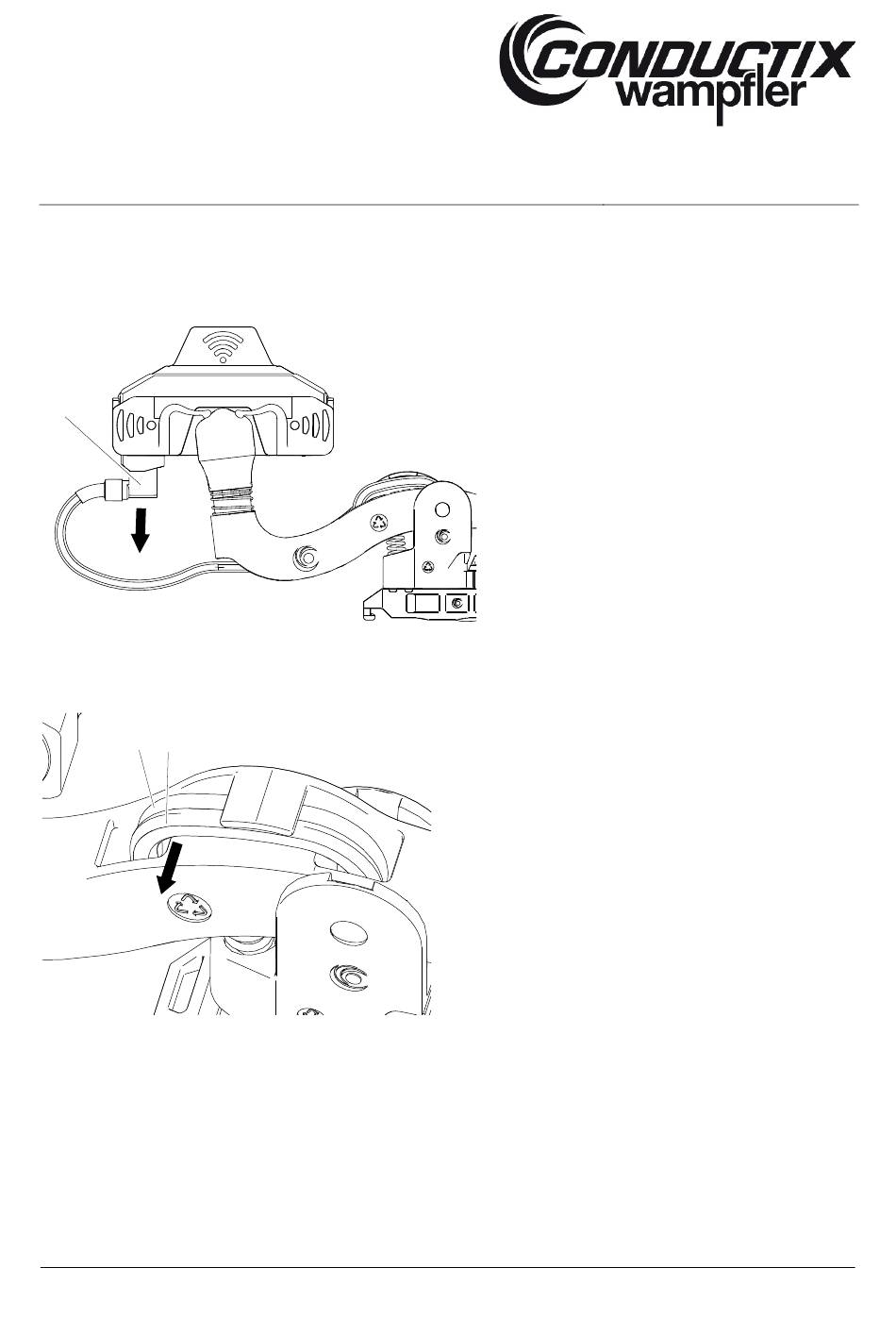

Arbeitsschritte:
→ Die gewinkelte Flachsteckhülse (1) der PE-Leitung abziehen (siehe Abb. 135).
1
Abb. 135: Gewinkelte Flachsteckhülse abziehen
→ Die Datenleitung (HF-Leitung) (1) und PE-Leitung (2) aus dem Abnehmerarm herausziehen (siehe Abb. 136).
1 2
Abb. 136: Datenleitung (HF-Leitung) (1) und PE-Leitung (2) herausziehen
MAL0515-0001i-DE
www.conductix.com
Originaldokument
Seite 113 von 126
