Wallbarz Funny Monkey R4 Montageanleitung Seite 22

36
52 52
54 54
55 55
38

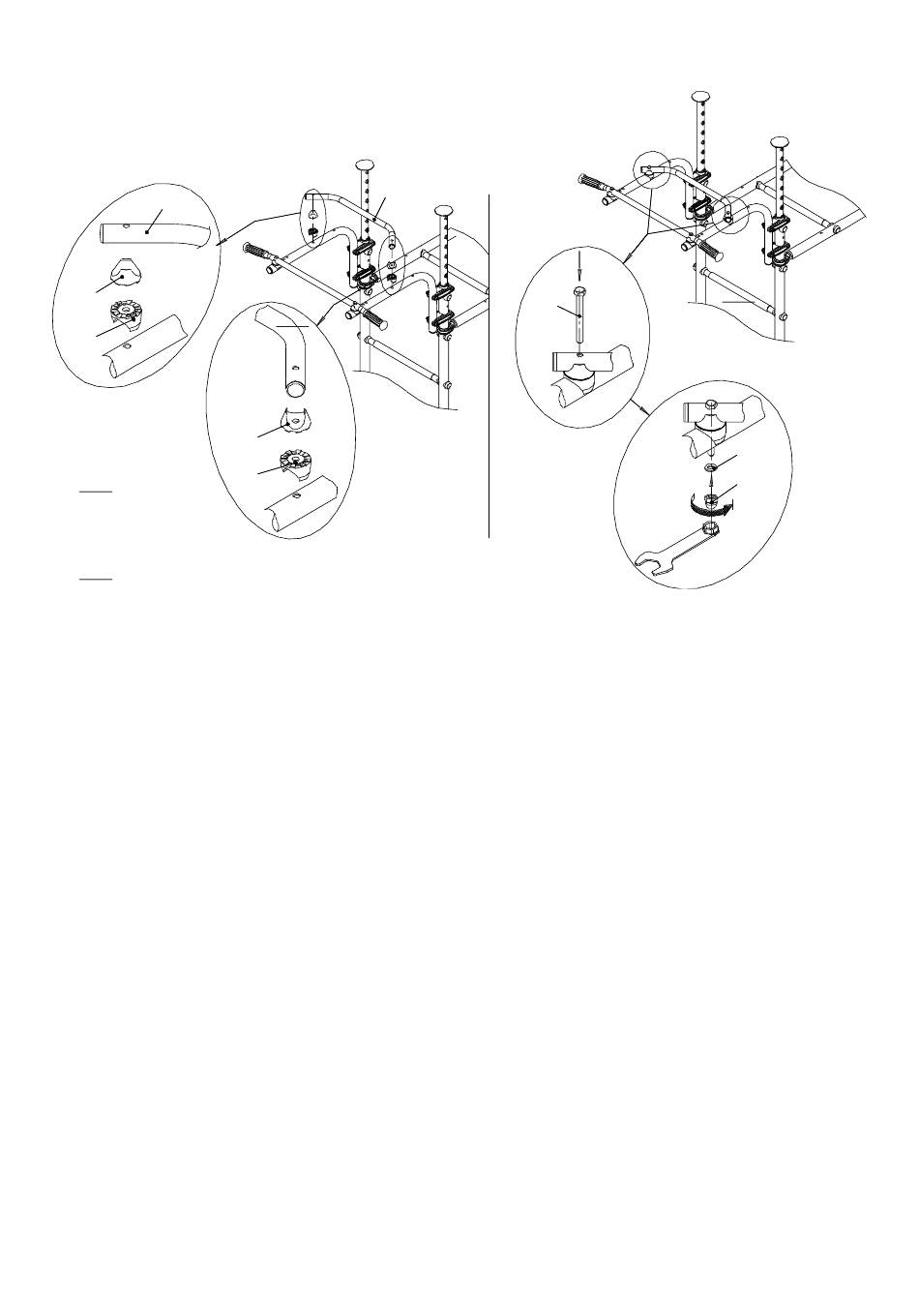

Nach dem Zusammenbau von Streben Pos. 53 mit dem Griff Pos. 26 und der Stange Pos. 52 sind die Schrauben Pos.
93 festzuziehen, damit die Platten Pos. 41 in die Kummetkanäle dicht hineingehen (siehe Abb. 32, 33). Danach sind die
Schrauben Pos. 93 der Reihe nach auszuschrauben und mit Scheiben Pos.85 wieder einzuschrauben und festzuziehen.
Die Schrauben Pos. 93 endgültig festziehen.
Eine andere Montagereihenfolge ist zulässig.
03.02.2021
52 52
54 54
55 55
37
65 65
2х 2х
Abb. 26
22
81 81
76 76
