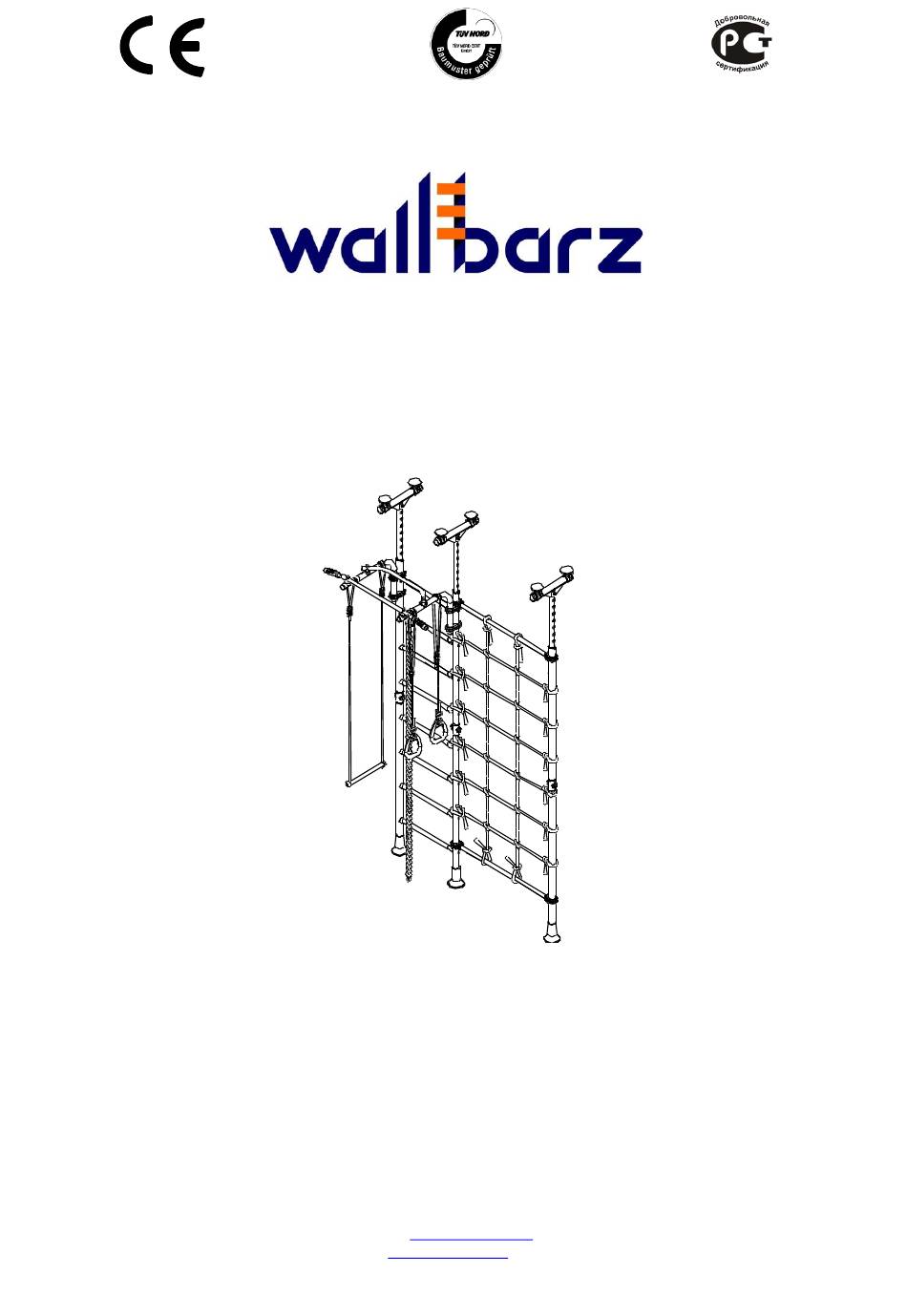

Der Kindersport- und spielkomplex entspricht STO 71030909-003-2009, GOST 25779-90, DIN EN 71-1:2006, DIN EN 71-3:2002, DIN EN 71-
8:2006.
Herstellungsdatum „___" ______________ 20 ___
Prüfstelle ____________________
KINDERSPORTKOMPLEX
Funny Monkey 9D
DSKM-3-8.06.G1.490.18-28
Montage- Und Bedienungsanleitung für
Bestell-Nr. EG-KSK-009
ZERTIFIKATE
Packer ____________________
Recreation and Sports Equipment Plant, CJSC
Montazhnyj Projesd 6b, 428037 Tscheboksary,
Tschuwaschische Republik, Russland
Tel./Fax: (8352) 22-21-23
E-Mail:
mail@wallbarz.com
www.wallbarz.com
,
Werbung
Verwandte Anleitungen für Wallbarz Funny Monkey 9D
Inhaltszusammenfassung für Wallbarz Funny Monkey 9D
- Seite 1 KINDERSPORTKOMPLEX Funny Monkey 9D DSKM-3-8.06.G1.490.18-28 Montage- Und Bedienungsanleitung für Bestell-Nr. EG-KSK-009 ZERTIFIKATE Der Kindersport- und spielkomplex entspricht STO 71030909-003-2009, GOST 25779-90, DIN EN 71-1:2006, DIN EN 71-3:2002, DIN EN 71- 8:2006. Herstellungsdatum „___“ ______________ 20 ___ Packer ____________________ Prüfstelle ____________________...
- Seite 2 Lesen Sie bitte die Montageanleitung aufmerksam durch. Hier werden Informationen zur Montage und Handhabung des Kindersport- und spielkomplexes Funny Monkey 9D (weiter - KOMPLEX) gegeben. Montage, Demontage und Aufstellung des Produktes müssen mindestens zu zweit durchgeführt werden. Die Montageanleitung ist während der ganzen Nutzungszeit aufzubewahren.
-
Seite 3: Technische Daten
ALLGEMEINES ACHTUNG Der KOMPLEX ist für die Sport- und Spielübun- DIE KINDER DÜRFEN DAS PRODUKT NUR UNTER gen innerhalb der Wohnräume bestimmt. AUFSICHT VON ERWACHSENEN BENUTZEN TECHNISCHE DATEN Tabelle 1 Länge (L) Hauptabmessungen, mm Breite (B) 1528 Höhe (H) von 2270 bis 2730 Bruttogewicht, kg 34,5 Maximales Gewicht des Benutzers (ausschließlich der Hängeturngeräte), kg... - Seite 4 3.2. Werkstoffe Die bei der Herstellung des Produktes benutzten Werkstoffe dürfen bei der Produktion von Spielzeugen verwendet werden und haben sanitär-epidemiologische Atteste und hygienische Zertifikate. 4. STÜCKLISTE Die Stückliste ist in den Tabellen 2…6 angeführt. Tabelle 2 Beschreibung, Beschreibung, Abb. Abb.
- Seite 5 Dokumentation Montageanleitung Hänge- und Einbauturngeräte Beweglicher Rahmen „r1“ Trapez DSKM-ВО 92.56.Г1.490.00- DSK-BO 91.04.10-21 siehe Tabelle 6 siehe Tabelle 3 Kletternetz DSK-BO 91.02.11-21 DSK-BO 91.27.03.19 siehe Tabelle 4 Ringe 1.D-27.00-21 siehe Tabelle 5 Stückliste Beweglicher Rahmen „r1“ DSKM-ВО 92.56.r1.490.00-20 Tabelle 3 Nr.
-
Seite 6: Garantie
Stückliste Ringe 1.D-27.00-21 Tabelle 5 Nr. der Nr. des PE- Nr. der Bezeichnung Beschreibung Stückzahl Pos. Pakets Verpackung 101.1 DSK 05.119.00-21 Ring 101.2 DSK-BO 91.03.10.001-02 Schnur 10 mm DSK 02-009-01 Fixator Stückliste Trapez DSK-BO 91.04.10-21 Tabelle 6 Nr. der Beschreibung, Nr. - Seite 7 8. MONTAGEANWEISUNG Betriebsbeschränkungen 8.1.1 Die Holzdecken sind für die Montage des KOMPLEXES nicht geeignet. 8.1.2 Die Hängedecken sind für die Montage des KOMPLEXES nicht geeignet. 8.1.3 Der KOMPLEX darf nicht in den Ecken der Wohnräume montiert werden. Unterbringung des KOMPLEXES im Innenraum 8.2.1 Die maximale zulässige Unebenheit des Fußbodens und der Decke beträgt 5 mm.
- Seite 8 8.5.2 Den Oberteil der Sprossenwand Pos. 162 mit Streben Pos. 53 und Griff Pos. 26 des beweglichen Rahmens zusammenbauen. Achtung! Die Kummete Pos. 28 müssen sich nicht auf die Stufen stützen. Abb. 3 8.5.3 Den Oberteil und den Unterteil der Sprossenwand miteinander zusammenbauen. Abb.
- Seite 9 8.5.4 Die Oberstützen mit den Einlagen zusammenbauen. Abb. 5 8.5.5 Die Sprossenwand mit den Einlagen zusammenbauen. Die Einlagen mit Stützen in die Sprossenwand auf Anschlag einstellen; die Hülsen Pos. 14 aufsetzen. Abb. 6 03.12.2019...
- Seite 10 Die Stützen Pos. 24 mit den Zwischenstücken Pos. 7 montieren. III. Die Einlagen hochheben, bis sie die Decke berühren, die Achsen Pos. 2 einstellen und die Einlagen leicht zurückschieben (Abb.7). II II 52 max 52 max Abb. 7 03.12.2019...
- Seite 11 8.5.6 Montage des KOMPLEXES Den KOMPLEX durch das Ausschrauben der Bolzen Pos.67 spreizen. Nach dem Berühren aller Oberstützen und der Decke muss man die Bolzen Pos. 67 um 1-3 Windungen ausschrauben und sie mit den Muttern Pos.77 fixieren. Die Hülsen Pos. 14 nach unten bis zum An- schlag schieben.
- Seite 12 8.6 Montage der Einbauturngeräte 8.6.1 Die Ständer miteinander verbinden. Abb. 9 8.6.2 Die Oberstütze mit der Einlage zusammenbauen (см. Abb.5) 8.6.3 Den Ständer mit der Einlage zusammenbauen. Die Stütze mit der Einlage in den Ständer bis zum Anschlag einstellen. Die Hülse Pos. 14 aufsetzen; die Stütze Pos. 24 mit dem Zwi- schenstück Pos.
- Seite 13 8.6.4 Montage des KOMPLEXES Die Verbindungsstücke Pos.108 montieren. Die Schrauben Pos.93 und 94 nicht festziehen, die Stopfen Pos. 140 und 141 nicht einstel- len. Den KOMPLEX durch das Ausschrauben der Bolzen Pos.67 spreizen. Vertikale Aufstellung der Ständer mit dem Senkblei prüfen. Nach dem Berühren aller Oberstützen und der Decke muss man die Bolzen Pos.
- Seite 14 Montage der Hängeturngeräte 8.7.1 Das Tau aufhängen. 100.2 100.2 100.3 100.3 100.5 100.5 100.1 100.1 100.6 100.6 100.4 100.4 Abb. 12 8.7.2 Die Ringe zusammenbauen und aufhängen. 101.2 101.2 101.2 101.2 101.1 101.1 101.1 101.1 Abb.13 03.12.2019...
- Seite 15 8.7.3 Das Trapez zusammenbauen und aufhängen. 102.1 102.1 102.1 Abb. 14 Die Gesamtansicht des KOMPLEXES mit der empfehlenswerten Unterbringung der Hängeturngeräte ist auf dem Umschlag und auf der Abb. 1 angeführt. Kontrolle der Montagerichtigkeit 8.8.1. Die vertikale Aufstellung der Sprossenwandständer bezüglich des Fußbodens mit Senkblei prüfen. Bei der Abweichung die Bolzen (Pos.
- Seite 16 SERVICE- UND INSTANDHALTUNGSANLEITUNG Vor der Inbetriebsetzung sind erforderlich: • Sichtprüfung des KOMPLEXES; • Prüfung der Ganzheit der Konstruktion und des Vorhandenseins aller Elemente des KOMPLEXES. Die Nichterfüllung der Sichtprüfung und Kontrolle des Komplexes kann zu Beschädigungen oder Zusammenbruch des Produktes führen. 10.1 Führen Sie täglich vor dem Beginn der Nutzung eine Sichtprüfung durch: •...
