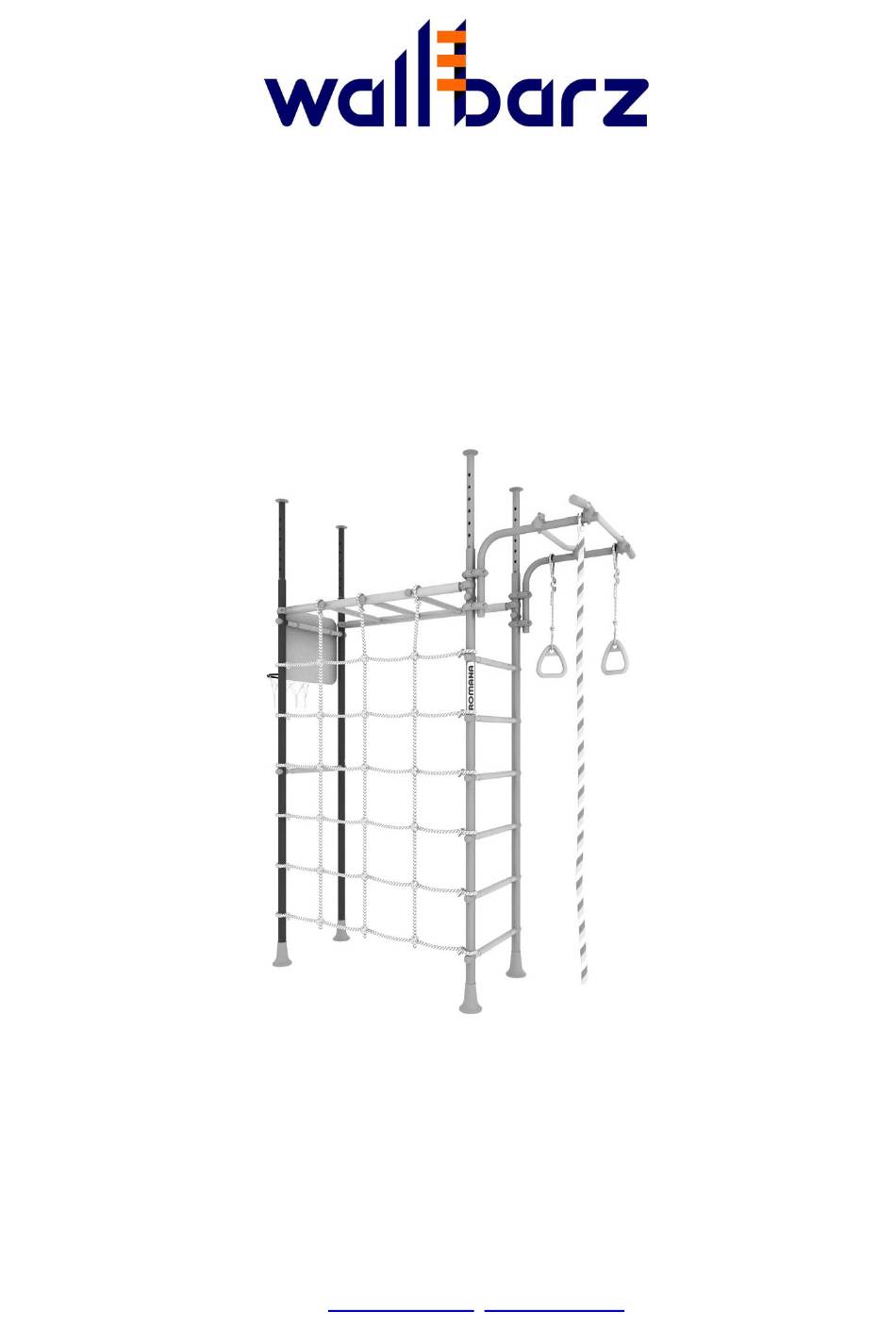

- Seite 1 Funny Monkey Montageanleitung EG-KSK-R4 ZAO „ZAWOD IGROWOGO SPORTIVNOGO OBORUDOWANIJA“ („ZISO”) Montazhnyj Projesd 6b, 428037 Tscheboksary, Tschuwaschische Republik, Russland Tel./Fax (8352) 222-123 E-Mail: mail@wallbarz.com www.wallbarz.com...
- Seite 2 03.02.2021...
-
Seite 3: Technische Daten
DANKE, dass Sie sich für den Sport- und Spielkomplex “WALLBARZ” entschieden haben. ACHTUNG Nicht für den öffentlichen Bereich – nur für private Benutzung. Gleichzeitig darf nur ein Kind am Komplex turnen Lesen Sie bitte die Montageanleitung aufmerksam durch. Hier werden Informationen zur Mon- tage und Handhabung gegeben. - Seite 4 Freiraum 2035 2035 Stoßdämpfender Boden 3. STÜCKLISTE Tabelle 2 Bestandteile Nr. der Nr. der Stückzahl Paket Pos. Verpackung Bezeichnung Abb. Unterständer 1.DSKM 058.07 Oberständer DSKM 01.257.00 Stufe 1.DSK-Pr.06.490.02.01 Stufe 1.DSK-Pr.00.490.04.01 Zwischenstück DSK 05.075.00 Einlage mit Stopfen 1.DSK 049.00-20 Rumpf DSK 05-011-20 Stopfen DSK 05-012-20 Scheibe...
- Seite 5 Kummet DSK 05.120.00-20 Klippspule DSK 05.056-20 Balken DSKM 01.259.00 Bügel DSKM 02.104.01 Stopfen DSK 05.070.00-20 Ring DSK 05.093-20 Zubehör Bolzen М8х55.58.016 GOST 7798-92 Bolzen М8-8gх65.58.016 GOST 7798-92 Bolzen М16х110.58.016 GOST 7798-92 Mutter М8.6.016 GOST 5915-98 Mutter М8 GOST 11860-85 Mutter М16.6.016 GOST 5915-98 Scheibe 8.01.016 GOST 11371-78...
- Seite 6 Stückliste für beweglichen Rahmen 1.DSKM 150.00-20 Tabelle 3 Nr. der Nr. der Stückzahl Bezeichnung Abb. Paket Pos. Verpackung Griff 1.DSK 039.00-20 Kummet DSK 05.122.00-20 Platte DSKM 02.105.01 Klippspule DSK 05.109.00-20 Stange komplett 1.DSKM 066.00-20 Strebe komplett 1.DSKM 065.03-20 Halbkummet 25 DSK 05.060.03-20 Halbkummet DSK 05.060.04-20...
- Seite 7 Stückliste für Klettertau 6.51.01-20 Tabelle 4 Nr. der Nr. der Stückzahl Bezeichnung Abb. Paket Pos. Verpackung 100.1 Klettertau komplett Bügel 100.2 DSK 2.051.00 Achse 100.3 DSK 03.030.00 Schraube М5-7gх 12.56 100.4 GOST 17473-80 Scheibe 5.01.016 100.5 GOST 11371-78 Scheibe 5.65G 100.6 GOST 6402-70 Stückliste für Turnringe...
-
Seite 8: Garantie
4. ENTSORGUNG 4.1 Um das Produkt zu entsorgen, muss man: das Produkt demontieren; Werkstoffe recyceln. 4.2 Das Produkt enthält keine gesundheitsschädigenden Stoffe. 5. GARANTIE 5.1 Der Hersteller garantiert, dass das Produkt den Sicherheitsforderungen entspricht, wenn der Käufer den Anforderun- gen dieser Montageanleitung nachkommt. - Seite 9 4х 4х 4х 4х 4х 4х 03.02.2021...
- Seite 10 3х 3х Die Bolzen (Pos. 64) nicht festziehen! 03.02.2021...
- Seite 11 03.02.2021...
- Seite 12 65 max 65 max 20 min 20 min 2х 2х 2х 2х 03.02.2021...
- Seite 13 6 6 6 6 2х 2х Alle Stufen befestigen und die Bolzen (Pos. 64) festziehen. 2х 2х 03.02.2021...
- Seite 14 2х 2х Den Komplex vertikal aufstellen und durch Ausschrauben der Bolzen Pos. 67 spreizen. 03.02.2021...
- Seite 15 Nach dem Berühren aller Oberstützen und der Decke muss man die Bolzen Pos. 67 um 1-3 Windungen ausschrauben und mit den Muttern fixieren. Bei der Aufstellung des KOMPLEXES auf den Holz-, Parkettfußboden u. ä. ist es empfehlenswert, eine zusätzliche 16…20 mm dicke Sperrholzplatte zu benutzen.
- Seite 16 3х 2х 2х siehe Abb 03.02.2021...
- Seite 17 03.02.2021...
- Seite 18 2х 2х 2х 2х 4х 4х 03.02.2021...
- Seite 19 Die Schrauben Pos. 93 nicht festziehen. 4х 4х Die Ständer durch Ausschrauben der Bolzen Pos. 67 spreizen. 2х 2х Nach dem Berühren aller Oberstützen und der 2х 2х Decke die Bolzen Pos. 67 um 1-3 Windungen aus- schrauben und mit den Muttern fixieren. 03.02.2021...
- Seite 20 2х 2х Die Hangelstrecke montieren und die Schrauben Pos. 93 festziehen. Achtung! Es wird empfohlen, die Kummete Pos. 28 auf die Befestigungselemente Pos. 9, 62, 75 oder auf die Stu- fen zu stützen. Die Schrauben Pos. 93 nicht festziehen! Die Schrauben Pos. 93 und Muttern Pos. 76 vorläufig handfest anziehen, ohne Scheiben Pos.
- Seite 21 2х 2х 2х 2х 03.02.2021...
- Seite 22 2х 2х Abb. 26 Nach dem Zusammenbau von Streben Pos. 53 mit dem Griff Pos. 26 und der Stange Pos. 52 sind die Schrauben Pos. 93 festzuziehen, damit die Platten Pos. 41 in die Kummetkanäle dicht hineingehen (siehe Abb. 32, 33). Danach sind die Schrauben Pos.
- Seite 23 34х 34х 03.02.2021...
- Seite 24 6х 6х 3х 3х 5х 5х 03.02.2021...
- Seite 25 Abb. 29 А А Abb. 30 03.02.2021...
- Seite 26 100.2 100.2 100.1 100.1 Abb. 31 100.4 100.4 100.5 100.5 100.6 100.6 100.6 100.6 100.3 100.3 100.5 100.5 100.4 100.4 Abb. 32 Abb. 33 Das Klettertau nur bestimmungsgemäß benutzen und nicht ausscheren. 03.02.2021...
- Seite 27 101.2 101.2 101.1 101.1 А 03.02.2021...
- Seite 28 107.1 107.1 107.3 107.3 107.2 107.2 107.4 107.4 107.5 107.5 107.2 107.2 107.3 107.3 107.1 107.1 107.1 107.1 03.02.2021...
- Seite 29 Kontrolle der Montagerichtigkeit Vertikale Aufstellung der Sprossenwand zum Fußboden mit Senkblei prüfen. Bei der Abweichung muss man die Bolzen Pos. 67 etwas lockern, die Sprossenwand vertikal aufstellen (mit Senkblei prüfen) und die Ständer mit Bolzen zwischen dem Fußboden und der Decke endgültig spreizen. ...
