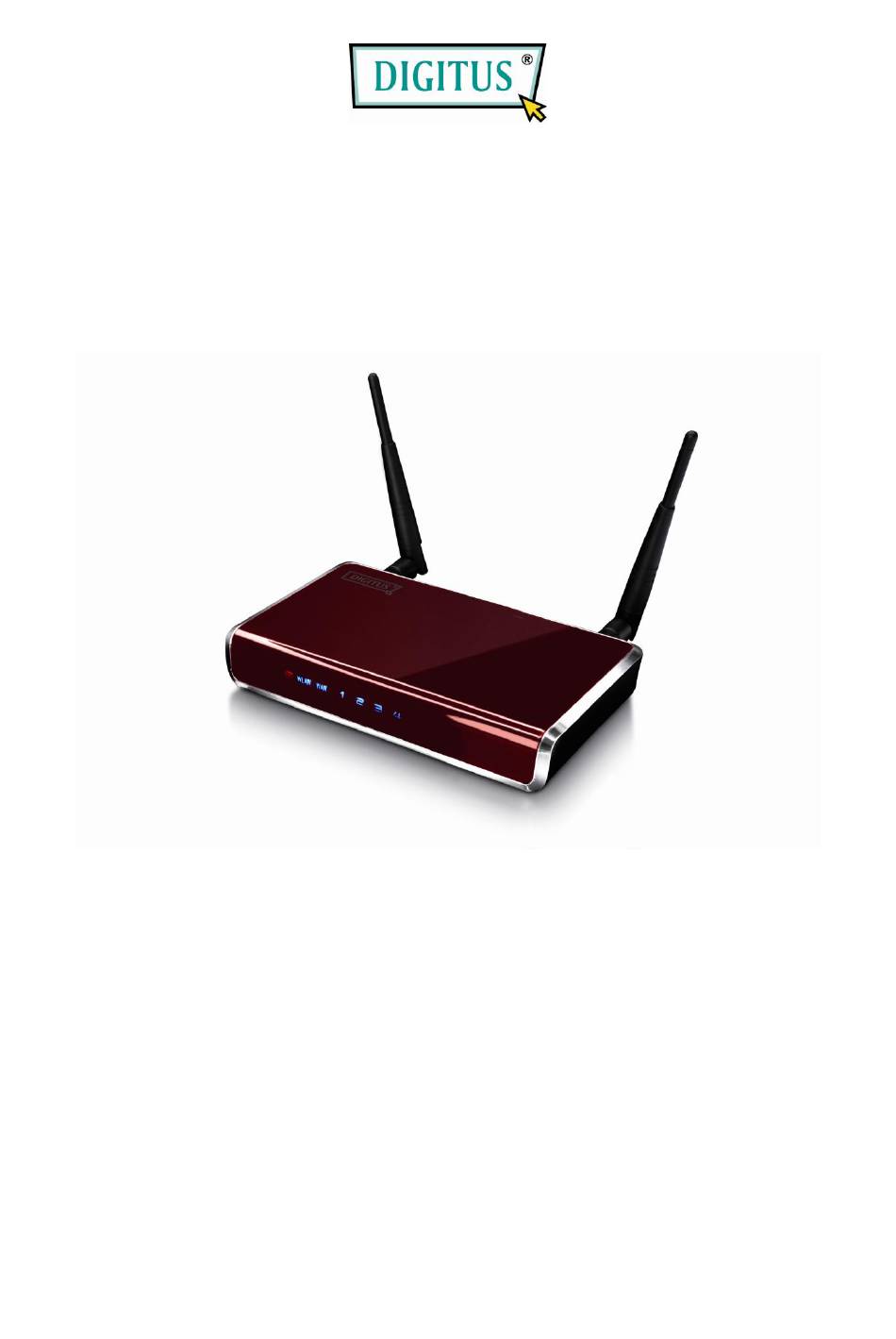

- Seite 1 RedRapid X WIRELESS MODEM ROUTER Kurzinstallationsanleitung (DN-7060)
- Seite 2 1. Produktvorstellung Herzlichen Glückwunsch zum Kauf dieses Funk-N ADSL2/2+-Routers. Dies ist ein kosteneffizienter ADSL2+-Router, der eine Kombination aus ADSL2+-Modem, Router, Ethernet-Netzwerkschalter und Funkzugangspunkt darstellt. Er ermöglicht es Ihnen, ohne Anschaffung anderer Geräte, mit Ihrer ADSL2/2+-Breitbandverbindung das Internet zu nutzen. Dieser Router unterstützt Datenübertragungsgeschwindigkeiten beim Herunterladen von bis zu 24 Mbps und beim Hochladen von bis zu 1 Mbps.
-
Seite 3: Packungsinhalt
2. Mindestanforderungen Die folgenden Geräte sind notwendig, um den ADSL2+-Router zu konfigurieren und anzuwenden: Ein PC mit vorinstallierten Ethernet-Adapter (erforderlich) und ein Web-Browser (Internet Explorer 4.0 oder höher) RJ-45 Ethernet-Crossover-Kabel (im Lieferumfang enthalten) RJ-11 (ADSL-fähiges) Telefonkabel 3. Packungsinhalt Dieses Paket enthält die folgenden Komponenten: ... - Seite 4 4. Installation des ADSL-Routers Schritt 1: Anschluss der ADSL-Leitung Verbinden Sie mit dem mitgelieferten RJ-11-Telefonkabel den Router mit dem ADSL-Kabel. Schritt 2: Anschluss des Routers an Ihr LAN-Netzwerk Verbinden Sie den Router durch Einstecken des Ethernet-Kabels in den LAN-Port des Routers mit Ihrem PC, Hub oder Switch. Schritt 3: Anschluss des Netzadapters an den Router Verbinden Sie den Netzadapter mit der Stromanschlussbuchse auf der Rückseite des Routers.
-
Seite 5: Setup-Wizard Einstellen
5. Setup-Wizard einstellen Dieser Router stellt dem Nutzer zur Konfigurierung der ADSL-Einstellungen eine Setup-Wizard-Anwendung zur Verfügung. Dieser Wizard zeigt einige ISP-ADSL-Einstellungen an, damit der Nutzer die ADSL-Einstellungen des Routers einfach nur durch die Auswahl des ISP-Anbieters im Wizard konfigurieren kann. Falls Sie Ihren ISP nicht auf der Wizard-Liste finden können, geben Sie bitte die ISP-Informationen manuell in den Wizard ein. - Seite 6 2. Der folgende Bildschirm wird angezeigt. Klicken Sie auf „Setup Wizard“. 3. Dieser Wizard wird ausgeführt und sucht nach dem ADSL-Router. Falls der ADSL-Router erfolgreich gefunden wurde, leitet Sie der Wizard zu Schritt 5 weiter.
- Seite 7 4. Falls der Router nicht gefunden wurde, geben Sie bitte die IP-Adresse und das Passwort des Routers ein, um eine erneute Suche zu starten. Klicken Sie auf „Next/Weiter“, um fortzufahren. 5. Der Wizard wählt automatisch das Land, in dem Sie sich befinden, indem er die Sprache des Betriebssystems Ihres Computers überprüft und springt auf die Seite „ISP auswählen“.
-
Seite 8: Isp Automatisch Festlegen
5.1 ISP automatisch festlegen Falls Sie den ISP im Wizard gefunden haben, folgen Sie bitte dem Verfahren unten und lassen Sie den Wizard die ISP-Einstellungen automatisch vornehmen. 1. Wählen Sie bitte den ISP (Internet-Service-Provider) Ihres ADSL-Dienstes. 2. Geben Sie, falls notwendig, den Benutzernamen und das Passwort ein, die Ihr ISP für Sie bereitgestellt hat. - Seite 9 3. Klicken Sie auf „Save/Speichern“, um die Einstellungen zu speichern und starten Sie den Router neu. 4. Nach Speichern und Neustart des Routers sind alle ISP-Einstellungen erfolgreich abgeschlossen. Dieser Wizard wird Sie dann dabei unterstützen, Ihren Computer so einzustellen, dass er die IP-Adresse vom Router automatisch erhält.
- Seite 10 5. Der Wizard wird versuchen, eine Verbindung zu dem von Ihnen gewählten ISP herzustellen. Falls die Verbindung fehlschlagen sollte, starten Sie bitte den Wizard, um den ISP erneut auszuwählen.
- Seite 11 6. Bei erfolgreicher Verbindung mit dem ISP sehen Sie die nachfolgende Seite. Falls Sie weitere Einstellungen konfigurieren möchten, klicken Sie bitte auf „Advanced Settings/Erweiterte Einstellungen“, um in das Web-Management des Routers zu gelangen oder klicken Sie auf „Finish/Beenden“, um den Wizard zu schließen.
-
Seite 12: Manuelle Isp-Einstellung
5.2 Manuelle ISP-Einstellung Falls Sie den ISP nicht mit dem Wizard finden können, folgen Sie bitte der folgenden Verfahrensweise, um die ISP-Einstellungen manuell einzugeben. Ü berprüfen Sie, bevor Sie den ISP manuell konfigurieren, bei Ihrem ISP (Internet Service Provider), welche Art von Service zur Verfügung gestellt wird, z. - Seite 13 2. Ü berprüfen Sie bitte bei Ihrem ISP den Verbindungstyp der ADSL-Leitung. Wählen Sie den Verbindungstyp und klicken Sie auf „Next/Weiter“. Anmerkung: Der Wizard wählt automatisch das Land, in dem Sie sich befinden, indem er die Sprache des Betriebssystems Ihres Computers überprüft und springt auf die Seite „ISP auswählen“.
- Seite 14 4. Geben Sie, falls notwendig, den Benutzernamen und das Passwort ein, dass Ihr ISP für Sie bereit gestellt hat. Klicken Sie auf „Next/Weiter“.
- Seite 15 5. Klicken Sie auf „Save/Speichern“, um die Einstellungen zu speichern und starten Sie den Router neu. 6. Nach Speichern und Neustart des Routers sind alle ISP-Einstellungen erfolgreich abgeschlossen. Dieser Wizard wird Sie dabei unterstützen, Ihren Computer so einzustellen, dass er die IP-Adresse vom Router automatisch erhält.
- Seite 16 7. Der Wizard wird versuchen, eine Verbindung zu dem von Ihnen gewählten ISP herzustellen. Falls die Verbindung fehlschlagen sollte, starten Sie bitte den Wizard, um den ISP erneut auszuwählen.
- Seite 17 8. Bei erfolgreicher Verbindung mit dem ISP sehen Sie die nachfolgende Seite. Falls Sie weitere Einstellungen konfigurieren möchten, klicken Sie bitte auf „Advanced Settings/Erweiterte Einstellungen“, um in das Web-Management des Routers zu gelangen oder klicken Sie auf „Finish/Beenden“, um den Wizard zu schließ en.
