Montage LEX Plus 10 Connect Einzelenthärtungsanlage
Montage und Inbetriebnahme LEX Plus 10 Connect Einzelenthärtungsanlage
+
Spülwasserschlauch
Sicherheitsüberlauf

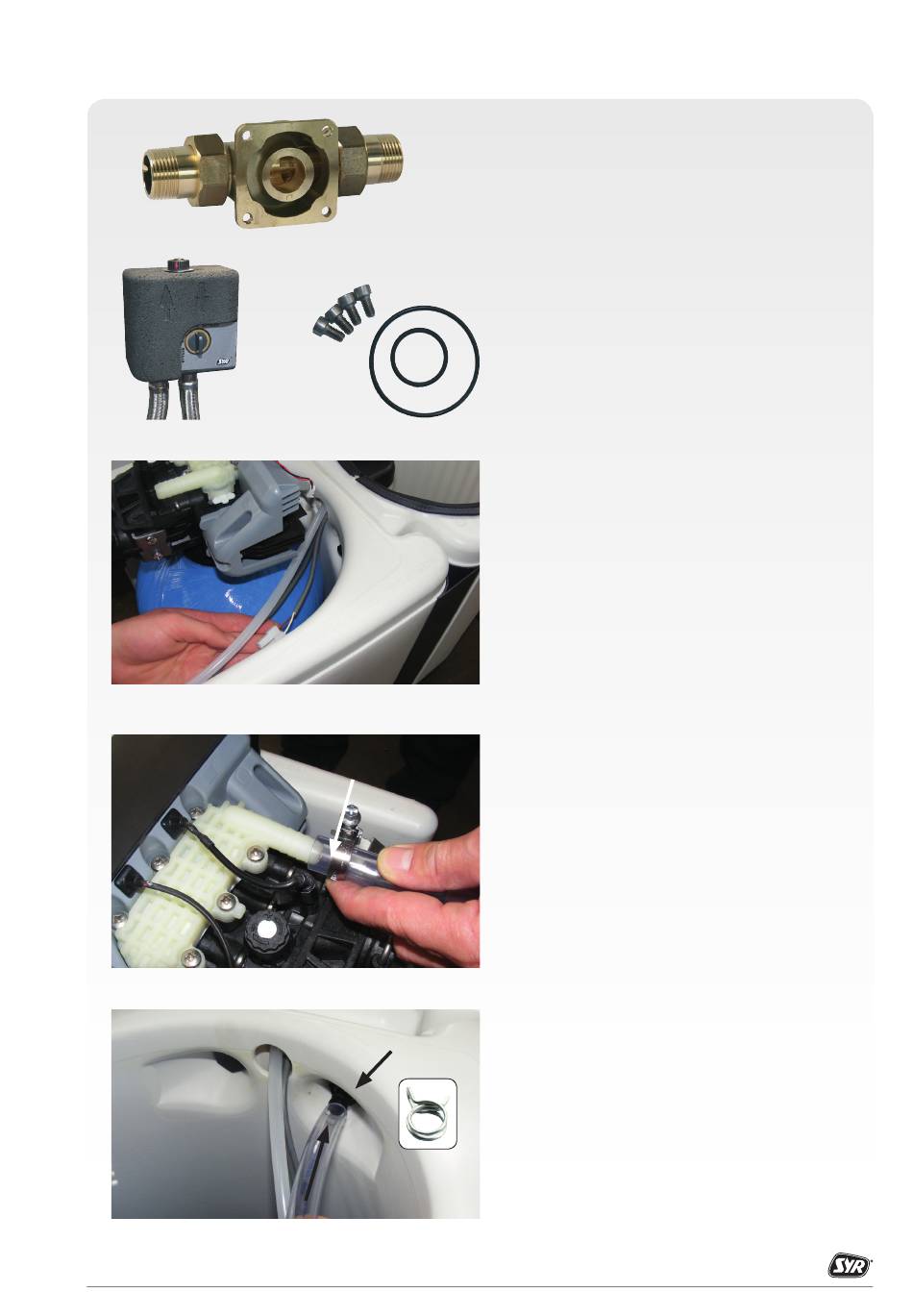

1.
Montieren Sie den Universalfl ansch (DN 20 - DN 32)
in die Installation. Beachten Sie bitte auch den Mon-
tagehinweis des Flansches!
Achtung: Der Flansch ist nicht im Lieferumfang
enthalten!
2.
Montieren Sie das Umgehungs- und Verschneideven-
til an den Universalfl ansch. Achten Sie auf den richti-
gen Sitz der O-Ringe.
Hinweis: Verwenden Sie bitte Armaturenfett!
3.
Ziehen Sie die Haube zur Montage der Schlauchver-
bindungen ab. Positionieren Sie die Soleleitung und
das Anschlusskabel von der Rückseite des Salzbehäl-
ters an der linken Seite vorbei nach vorne.
Somit verhindern Sie, dass der Schlauch und das An-
schlusskabel eingeklemmt werden.
4.
Teilen Sie den beigefügten transparenten Schlauch
so auf, dass für den Spülwasser- und Überlaufan-
schluss passende Längen vorhanden sind.
Montieren Sie mit Hilfe der Schlauchklemme den
Spülwasserschlauch an den Abwasserstutzen des
Steuerkopfes.
5.
Montieren Sie den anderen transparenten Schlauch
mit Hilfe der Spannklemme am Sicherheitsüberlauf.
Nutzen Sie dazu eine geeignete Zange!
Führen Sie die Schlauchenden später zum bauseiti-
gen Abwasseranschluss.
Beachten Sie den freien Auslauf nach DIN EN 1717
und DIN 1988, Teil 100.
Tipp: Verwenden Sie dazu den mitgelieferten
Ablauftrichter.
