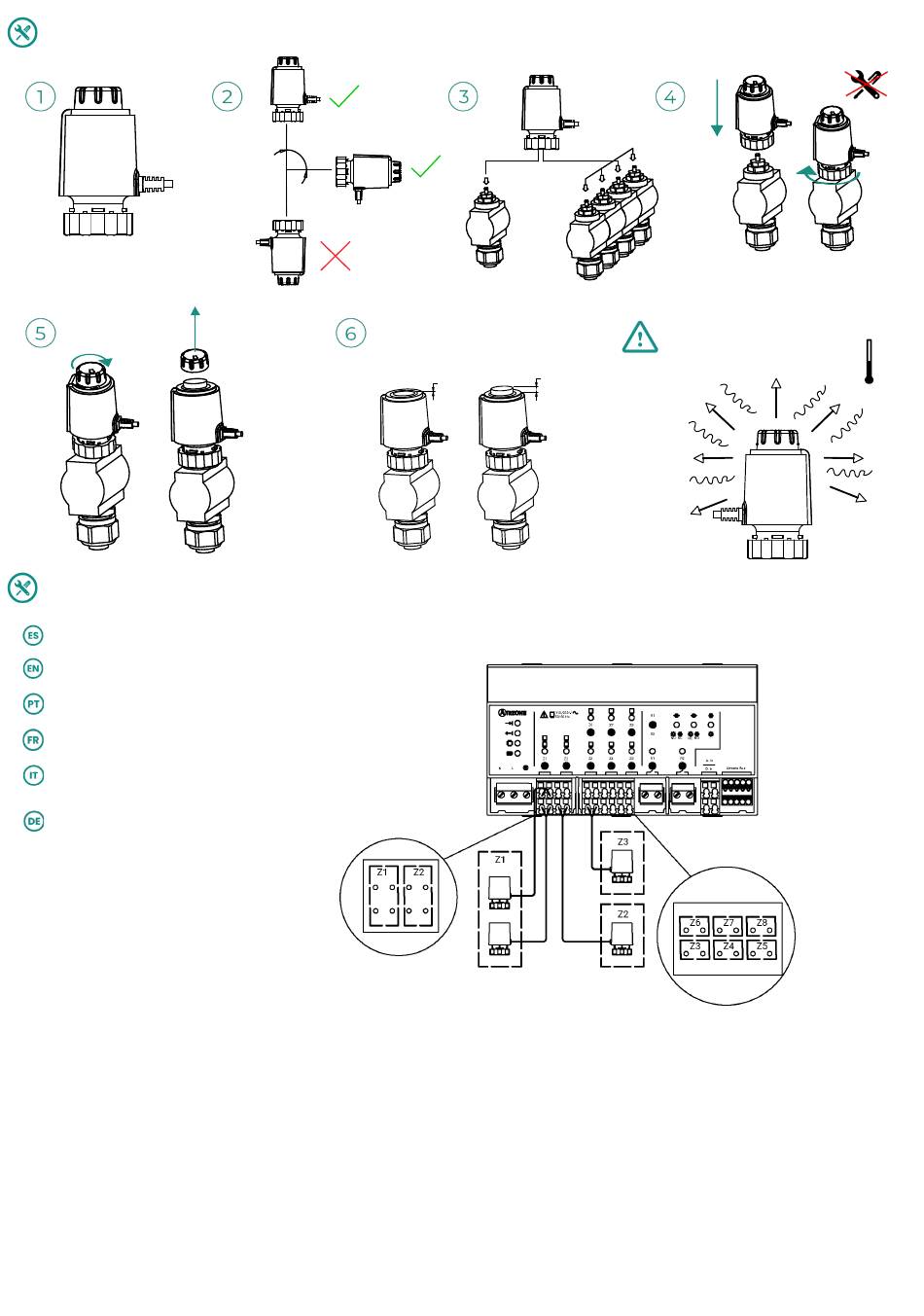

(ES) MONTAJE / (EN) ASSEMBLY / (PT) MONTAGEN / (FR) MONTAGE / (IT) MONTAGGIO / (DE) MONTAGE
750 mm
0.5 mm
(ES) CONEXIÓN / (EN) CONNECTION / (PT) CONEXÃO / (FR) CONNEXION / (IT) COLLEGAMENTI / (DE) VERBINDUNG
Conecte cada válvula a su zona asociada mediante el bornero del AZxxxCM1VALC.
Número máximo de válvulas permitidas: 2 por cada salida (20 válvulas en total).
Connect each valve to its designated zone using the terminal block on the
AZxxxCM1VALC. Maximum number of valves permitted: 2 for each output (20 valves
in total).
Ligue cada válvula à sua zona associada usando os bornes do AZxxxCM1VALC.
Número máximo de válvulas permitidas: 2 por cada saída (20 válvulas no total).
Connectez chaque vanne à sa zone associée en utilisant le bornier de
AZxxxCM1VALC. Nombre maximum de vannes autorisées : 2 pour chaque sortie (20
vannes au total).
Collegate ogni valvola alla sua zona associata mediante la morsettiera del
AZX6xxxCM1VALC. Numero massimo di valvole permesse: 2 per ogni uscita (20
valvole in totale).
Schließen Sie jedes Ventil mit der Klemmenleiste AZX6xxxCM1VALC an die
zugehörige Zone an. Maximale Anzahl an zulässigen Ventilen: 2 pro Ausgang
(insgesamt 20 Ventile).
90º
2
OFF
ON
4.5 mm
0.0 mm
60 138
ºC ºF
0
23
