Kabelgebundener thermostatische 110/230v ventilantrieb

Werbung

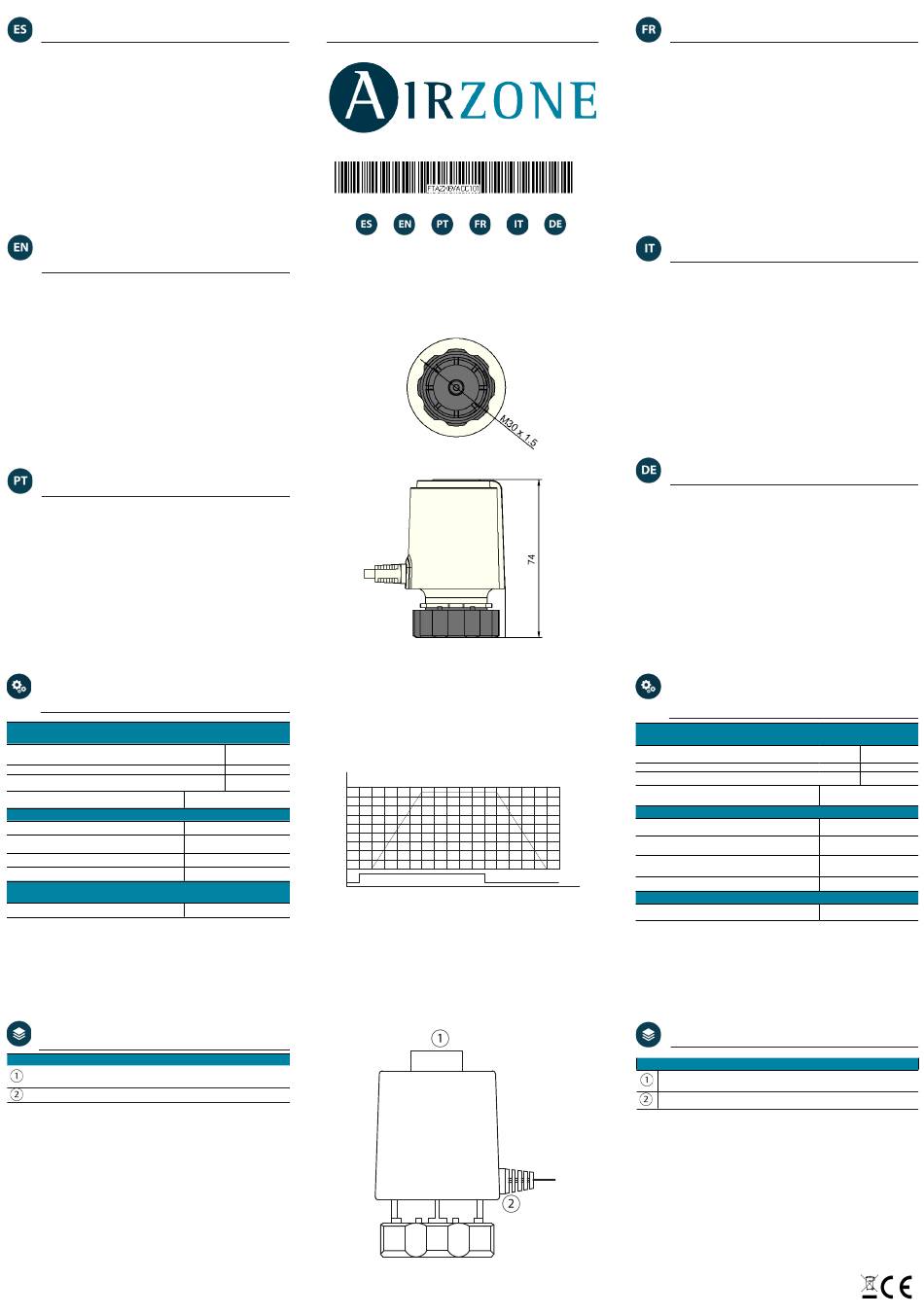

CABEZAL TERMOSTÁTICO CABLEADO AIRZONE
110/230V VALC PARA ELEMENTOS RADIANTES
Cabezal para el control de la etapa radiante de la zona mediante la apertura y cierre
de su válvula. Comunicaciones y alimentación a 110/230Vac (50/60HZ) a través del
módulo de control Airzone de válvulas cableadas.
Funcionamiento como normalmente cerrado.
Indicación visual de apertura/cierre de la válvula mediante el movimiento
del pistón central rojo de la misma.
Para más información de nuestros productos remítase a myzone.airzone.es
AIRZONE
WIRED
THERMOSTATIC
ACTUATOR
110/230V
VALC
ELEMENTS
Head to control the radiant stage of the zone by opening and closing its valve.
Communications and power supply to 110/230Vac (50/60HZ) through the Airzone
control module of wired valves.
Operation as normally closed.
Visual indication of valve opening/closing by the movement of the central red
valve piston.
For more information on our products, please go to myzone.airzone.es
CABEÇA TERMOSTÁTICA POR CABO AIRZONE
110/230V VALC PARA ELEMENTOS RADIANTES
Cabeça para controlar a etapa radiante da zona, abrindo e fechando sua válvula.
Comunicações e alimentação a 110 / 230Vac (50 / 60HZ) através do módulo de
controlo de válvulas com fios Airzone.
Operação normalmente fechada.
Indicação visual de abertura / fechamento da válvula pelo movimento do pistão
central vermelho da válvula.
Para mais informações sobre nossos produtos, acesse myzone.airzone.pt
(ES)
CARACTERÍSTICAS
TECHNICAL SPECS / (PT) CARACTERÍSTICAS
TÉCNICAS
Alimentación y consumo / Power supply and consumption
Alimentaçao e consumo
Tipo de alimentación / Type of power supply /
Tipo de alimentação
Consumo / Consumption / Consumo 1.1 W
Longitud del cable / Lead Wire / Longitud del cable 0.8 m
Aspectos mecánicos / Mechanical aspects / Aspectos mecânicos
Conexión / Connection / Conexão M30 x 1.5
Fuerza de actuación / Actuation force /
Força de atuação
Carrera completa / Full Stoke / Curso completo 4.5±0.5 MM
IP 45
Temperaturas operativas / Operating temperatures
Temperatura de operaçao
Almacenaje / Storage / Armazenamento
(ES) ELEMENTOS DEL DISPOSITIVO / (EN) DEVICE
ELEMENTS / (PT) ELEMENTOS DO DISPOSITIVO
Significado / Meaning / Significado
Indicación apertura-cierre de la vávula / Open-Close valve indication
Open-Close valve indication / Indicação de abertura e fecho da válvula
Conexión / Connection / Conexão
VALVE
FOR
RADIANT
TÉCNICAS
/
(EN)
Vac
V in 110 /230 V
Stroke
mm
5
4
3
2
80N≤F<130N
1
0
OFF
0 1
-10 ... 60 ºC (14 ... 138 ºF)
AZX6AC1VALC
ON
OFF
2 3
4 5
6 7
8
9 0 1
2 3
4 5 6
MOTEUR ÉLECTROTHERMIQUE FILAIRE AIRZONE
110/230V VALC POUR ÉLÉMENTS RAYONNANTS
Tête pour le contrôle de l'étape rayonnant de la zone par ouverture et fermeture de
la vanne. Communications et alimentation à 110/230Vac (50/60HZ) via le module de
contrôle Airzone des vannes câblées.
Fonctionnement comme normalement fermé.
Indication visuelle de l'ouverture/fermeture de la vanne par le mouvement du
piston central rouge de celle dernière.
Pour plus d'informations sur nos produits, veuillez consulter le site myzone.
airzonefrance.fr
TESTINA TERMOSTATICA CABLATA AIRZONE
110/230V VALC PER ELEMENTI RADIANTI
Attuatore per il controllo del riscaldamento della zona mediante l'apertura e la
chiusura della valvola del radiatore. Comunicazione ed alimentazione a 110/220
Vac (50/60 hz) per mezzo del modulo di controllo Airzone per valvole cablate.
Funzionamento come normalmente chiuso.
Indicatore visivo dell'apertura/chiusura della valvola mediante il movimento del
pistone centrale rosso dell'attuatore.
Trovate maggiori informazioni sui nostri prodotti su http://myzone.airzoneitalia.it
AIRZONE VALC KABELGEBUNDENER
THERMOSTATISCHE 110/230V VENTILANTRIEB
Temperaturfühlermesskopf / Messkopf des Temperatursensors zur Steuerung
der Strahlungsstufe des Bereichs durch Öffnen und Schließen des Ventils.
Kommunikation und Stromversorgung mit 110/230 VAC (50/60 Hz) über das
Airzone-Steuermodul mit Kabelventil.
Betrieb wie gewohnt geschlossen.
Visuelle Anzeige des Öffnens / Schließens des Ventils durch die Bewegung des
roten Mittelkolbens des Ventils.
Weitere Informationen zu unseren Produkten finden Sie unter myzone.airzone.es
(FR) CARACTÉRISTIQUES TECHNIQUES
(IT) CARATTERISTICHE TECNICHE
(DE) TECHNISCHE DATEN
Alimentation et consommation / Alimentazione e consumo
Stromversorgung und Verbrauch
Type d'alimentation / Tipo di alimentazione / Versorgungsart Vac
Consommation / Consumo / Leistungsaufnahme 1.1 W
longueur de câble / lunghezza del cavo /
Aspects mécaniques / Aspetti meccanici / Mechanische Aspekte
Connection / Collegamenti / Verbindung M30 x 1.5
Action forcée / Forza di spinta /
Course complète / Corsa completa /
Komplette Kolben Rang
Time
min
Températures opérative / Termperature operative / Betriebstemperaturen
De stockage / Stoccaggio / Lagerung
(FR) ELEMENTS DU DISPOSITIF / (IT) ELEMENTI
DEL DISPOSITIVO / (DE) GERÄTEBESTANDTEILE
Signification /Significato / Bedeutung
Indication d'ouverture/fermeture de la vanne / Indicatore di apertura-
chiusura della valvola / Anzeige zum Öffnen und Schließen des Ventils
Connection / Collegamenti / Verbindung
V in 110/230 V
0.8 m
Kabellänge
80N≤F<130N
Antriebskraft
4.5±0.5 MM
IP 45
-10 ... 60 ºC (14 ... 138 ºF)
