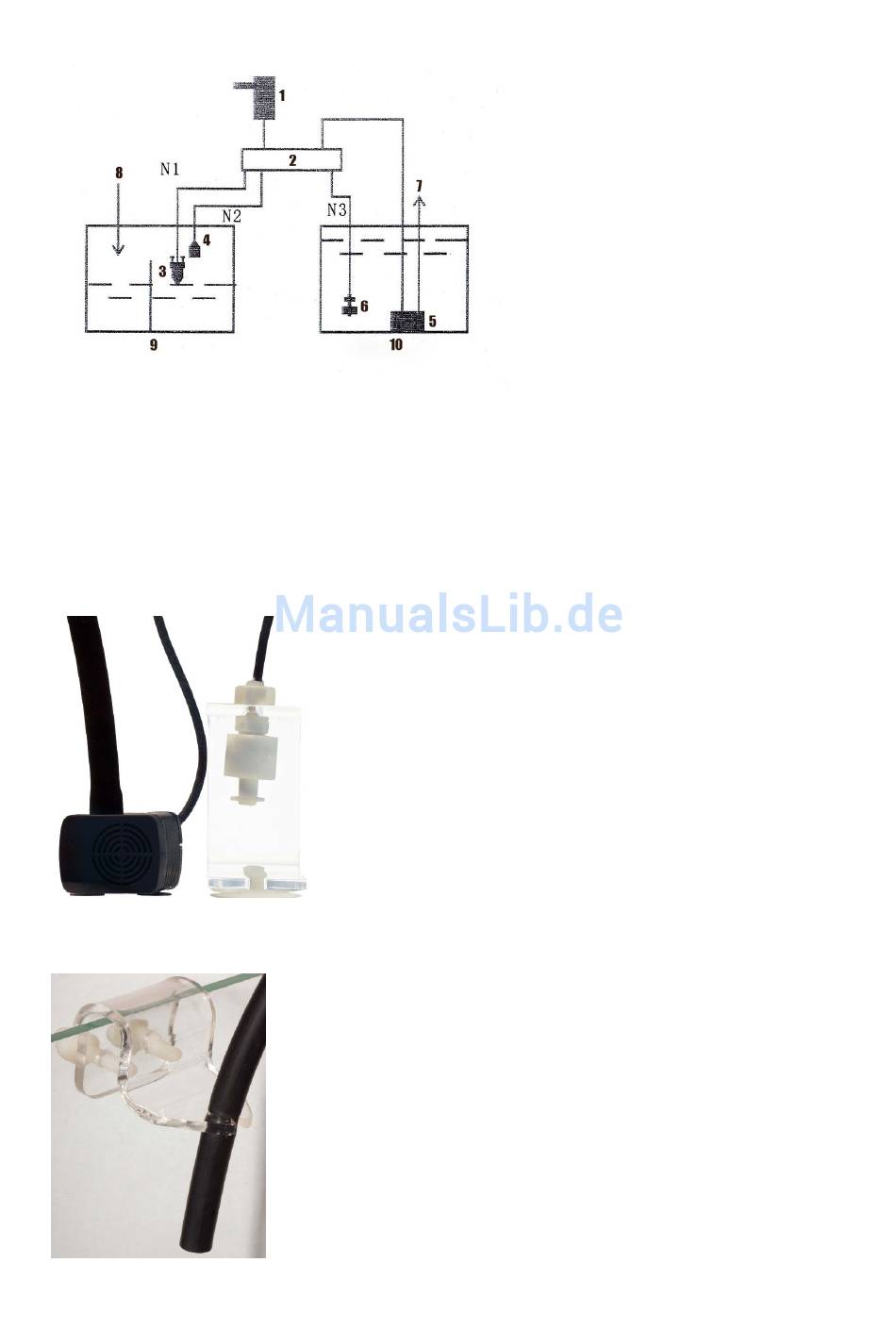

Fig. 2:
1. Transformador eléctrico
2. Caja de control
3. Sensor N1 (nivel de agua requerido)
4. Sensor N2 (protección contra desbordamiento)
5. Bomba de relleno
6. Sensor N3 (protección contra trabajo en seco
de la bomba de relleno)
Los sensores tienen que estar limpios, libres de algas y otros depósitos. Ya que están colocados
sobre el agua, la interferencia causada por caracoles u otros animales es casi imposible.
Fig. 3: La bomba de relleno y el protector contra trabajo en seco se fijan en la base del tanque de
relleno mediante ventosas.
Fig. 4: Tubería de relleno incl. sujeción
7. Tubería de relleno dirigida hacia el
tanque de filtración
8. Tubería de relleno que llega desde la
bomba
9. Tanque de filtración
10. Tanque de reserva de agua para
rellenar
