INSTALLATONSANLEITUNG
STAR1M - MIFARE
Wir bedanken uns, dass Sie sich für unser Produkt entschieden haben.
1] PRODUKT-BESCHREIBUNG
- 2-in-1 Produkt / Hybrid-Leser:
- MIFARE
-Leser Standalone - integrierter Controller
®
- MIFARE
-Leser Wiegand mit Atrium & Centaur
®
- Vergossene Elektronik
- Optische und akustische Quittierung
- 3m Kabel (10-adrig - AWG28)
- bis 150 Benutzer / Transponder im Shadow-Modus
- bis 300 Benutzer / Transponder im Standard
- 1 Relais-Ausgang (1A 12V dc)
- 1 Taster-Eingang
Abmessungen (H x B x T): 130 x 41 x 28 mm
Lesefrequenz: 13.56 MHz
Protokolle: Mifare
®
Spannungsversorgung: 12V DC
Stromaufnahme: 120 mA
Wiegand 26/30/44 bits (Mifare
IP54
Frequenzband: 13,553 - 13,567 MHz
Maximale Sendeleistung: 42 dBμA/m
2] ANMERKUNGEN UND EMPFEHLUNGEN
Empfehlungen zur Installation
Zum Schutz des Geräts wird die Instal-
lation des Varistors empfohlen. Der Abs-
tand zwischen zwei Transponderlesers
muss mindestens 60 cm betragen.
Kabelempfehlung
YSTY-Kabel 5x2x0,6mm²
Spannungsversorgung
Sofern der Leser nicht über den Control-
ler [INTBUSW] versorgt wird, kann als
Spannungsversorgung
BS60 eingesetzt werden. Die Spannungs-
versorgung muss den Vorgaben gemäß
EN 60950-1 ensprechen.
3] IM LIEFERUMFANG ENTHALTEN
Dichtung
Schrauben

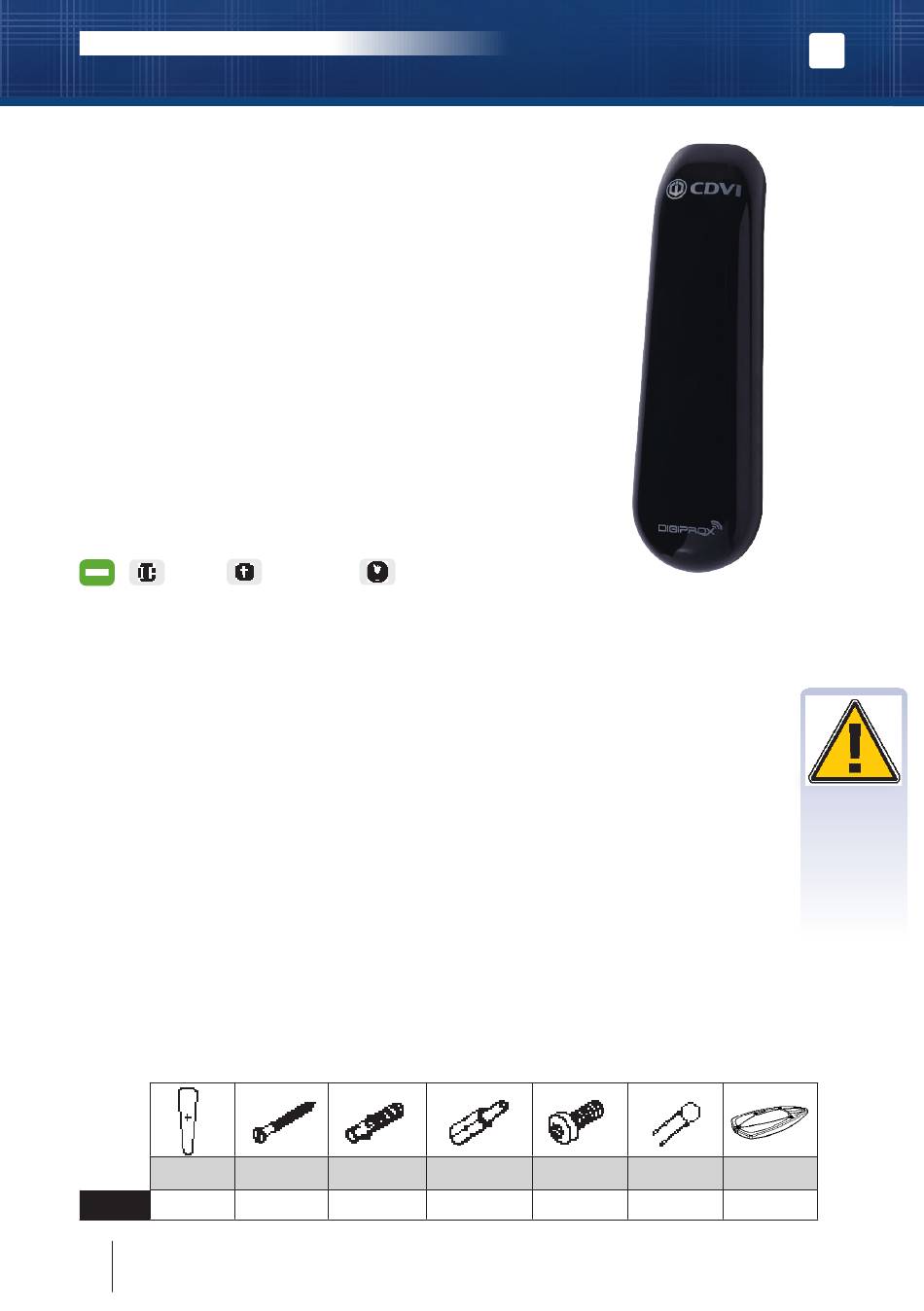

STAR1M
1
2
www.cdvi.de
Leser Standalone / Wiegand
®
classic, ultralight C
-Leser)
®
-25°C tot +70°C
IK09
Umgebungseinflüsse
Bei Benutzung in feuchter Umgebung oder Mee-
resnähe wird empfohlen, die Anschlüssel zu lackie-
ren, um Oxidation vorzubeugen.
Benutzung des Varistors.
Der Varistor wird an den Klemmen des elek-
trischen Schließelements angeschlossen. Bei
mehreren Schließelementen muss jedes schloss
mit einem Varistor ausgestattet werden. Der
ADC335
oder
Varistor schützt vor Überspannung, dem soge-
nannten Selbsteffekt. Für Elektromagneten und
Motorschlösser wird die Verwendung von speziell
dafür geeigenten Netzteilen empfohlen.
TF 3x30
S5
Dübel
2
2
TORX
Bit für
TORX
3x8
®
®
Schraubendreher
Schraube
1
1
DE
STAR1M
Bitte achten
Sie daruf, dass
das Kabel im
Gerät nicht
abgeknickt ist.
Varistor
Master-
Transponder
1
1
