4. Montage am Fahrzeug:
Montagebereiche an der Heckklappe des
Fahrzeugs vor der Anbringung des
Fahrradträgers sorgfältig reinigen. Anschließend
zunächst die oberen selbstklebenden
Lackschutzfolien an den Stellen der Heckklappe
aufkleben, wo später die schwarzen
Haltekrallen an der Karosserie angesetzt
werden. Öffnen Sie nun die Heckklappe einen
Spalt und bringen Sie die oberen zwei
Haltekrallen mittig in Position (Abstand der
Einhänge-Endstücke am Fahrradträger ca. 91
cm). Hängen Sie die Einhänge-Endstücke des
Fahrradträgers in die Schlitze der beiden

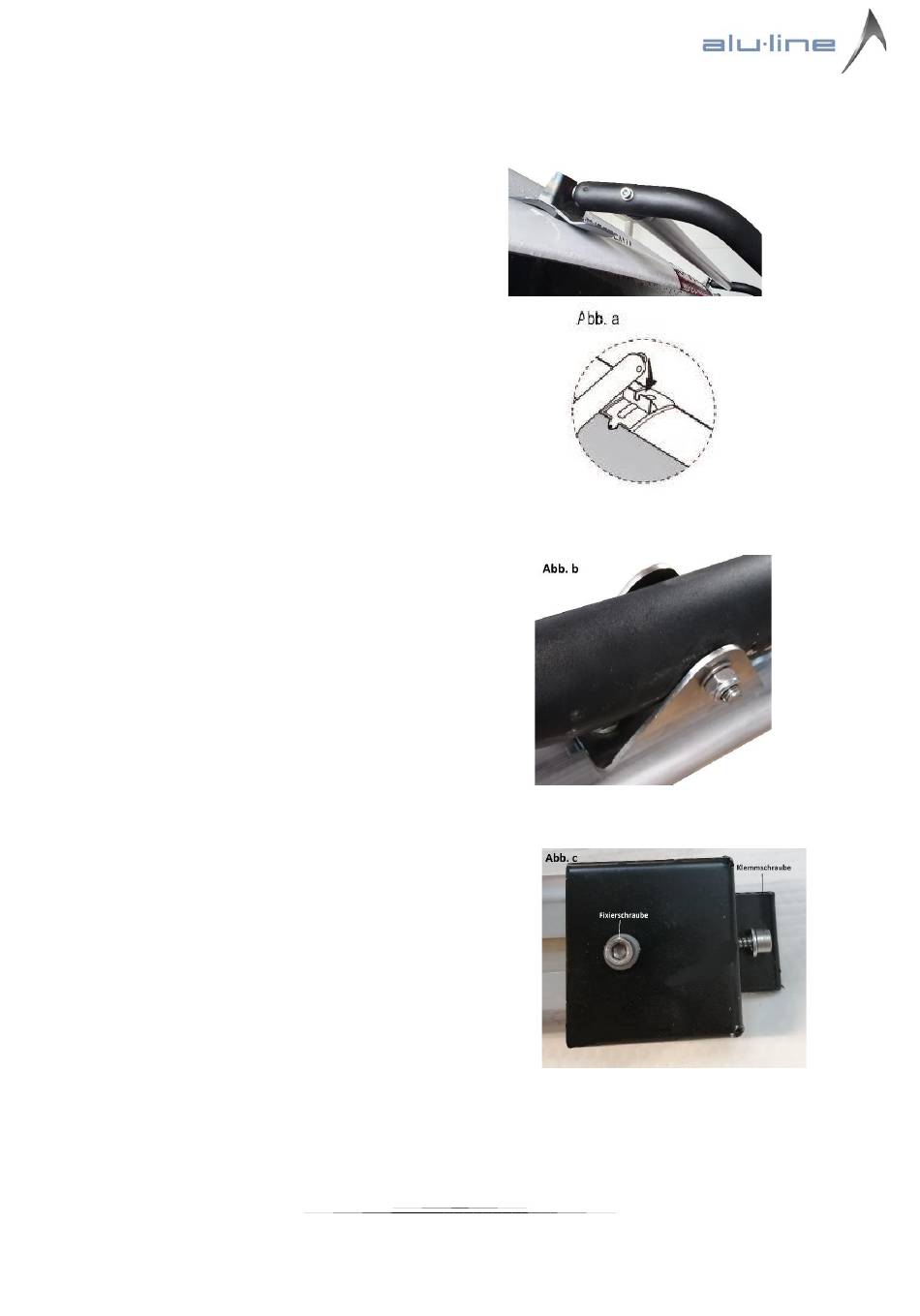

Haltekrallen ein (Abb. a). Hierbei bitte stets auf
eine mittige Ausrichtung des Fahrradträgers
achten.
Führen Sie nun die Halter, welche bereits an der
Montageschiene montiert sind, in die untere
Querstrebe des Fahrradträgers ein und legen
Sie den Fahrradträger mit Montageschiene an
die Heckklappe an. Richten Sie die beiden
Halter so aus, dass die Bohrungen der Halter
mit den Bohrungen der Querschiene
übereinstimmen und stecken Sie die
Sechskantschraube M 6 x 50 mm durch die
Bohrungen ohne die Mutter zu befestigen (Abb.
b). Kleben Sie nun die beiden Lackschutzfolien
an der Position auf die Heckklappe, an welcher
die beiden unteren Heckklappenkrallen als
nächstes montiert werden. Schieben Sie nun die
Heckklappenkrallen, welche an der
Montageschiene links und rechts außen
montiert sind, ganz nach außen und führen Sie
diese in die Heckklappe ein. Klemmen Sie die
Montageschiene nun durch das Schließen der
Klemmschraube seitlich links und rechts gegen
die Heckklappe und sichern die Position durch
das Schließen der Fixierschraube links und
rechts (Abb. c).
Ziehen Sie die beiden Sechskantschrauben,
welche zuvor durch die Bohrung der unteren
Halter gesteckt wurden wieder heraus. Achten
Sie dabei darauf, dass sich die Position des
Halters nicht verändert. Heben Sie den
Fahrradträger leicht an und ziehen Sie die
