Alu-Line EuroCarry Montageanleitung Seite 3

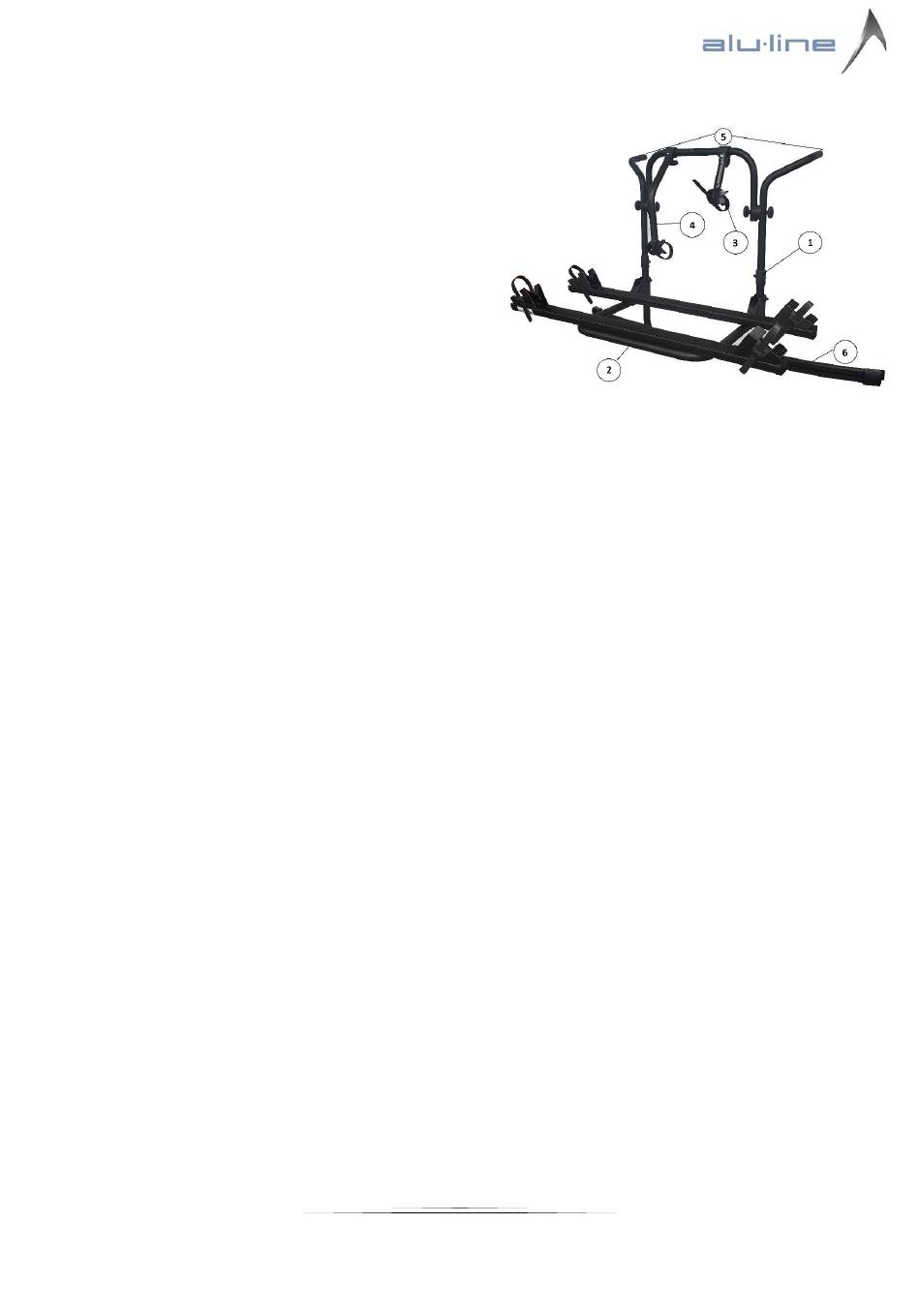

1. Lieferumfang:
1. Grundrahmen (1 x )
2. Schienenträger mit 2 Fahrradschienen 125 cm (1 x)
3. Haltearm 19 cm lang (1 x)
4. Haltearm 42 cm lang (1 x )
5. Haltekrallen oben mit Gummieinlagen (2 x)
6. Montageschiene mit Haltekrallen (1 x)
7. Untere Edelstahlhalter (2 x, nicht auf Bild zu sehen)
2. Technische Daten:
- Eigengewicht des Fahrradträgers:
- Maximale Zuladung:
3. Vormontage:
Schienenträger (2) und Grundrahmen (1) mit
Sechskantschraube, je 2 Karosseriescheiben
und selbstsichernden Muttern handfest (ca.
2Nm) verschrauben.
Befestigen Sie die beiden unteren
Edelstahlhalter mit je 2 Sperrzahnschrauben M
6 x 10 mit den Nutensteinen an der
Montageschiene, wobei die Halter auf der
Montageschiene noch verschiebbar sein
müssen. Zum Schutz des Fahrzeuglackes kleben
Sie nun die einseitig klebbaren 4 Stück
Moosgummis auf die Rückseite der
Montageschiene.
Beide oberen Haltekrallen (5) mit
Gummieinlagen versehen und darauf achten,
dass die Zapfen der Gummieinlagen fest in die
Bohrungen der Haltekrallen eingedrückt
werden.
