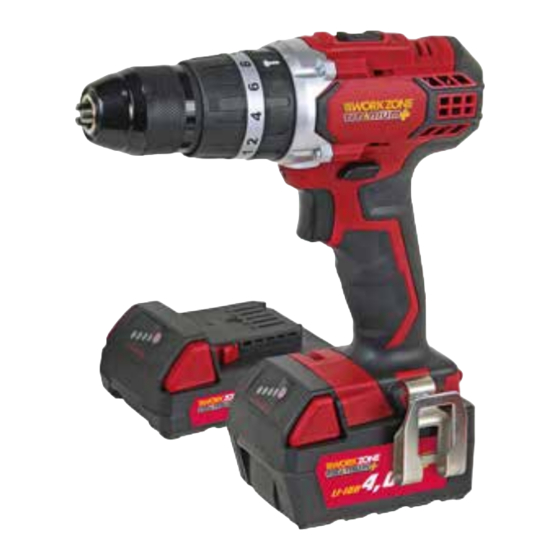

Hofer LI-ION Bedienungsanleitung
Akkuschlagbohrschrauber
Verwandte Anleitungen für Hofer LI-ION
Inhaltszusammenfassung für Hofer LI-ION

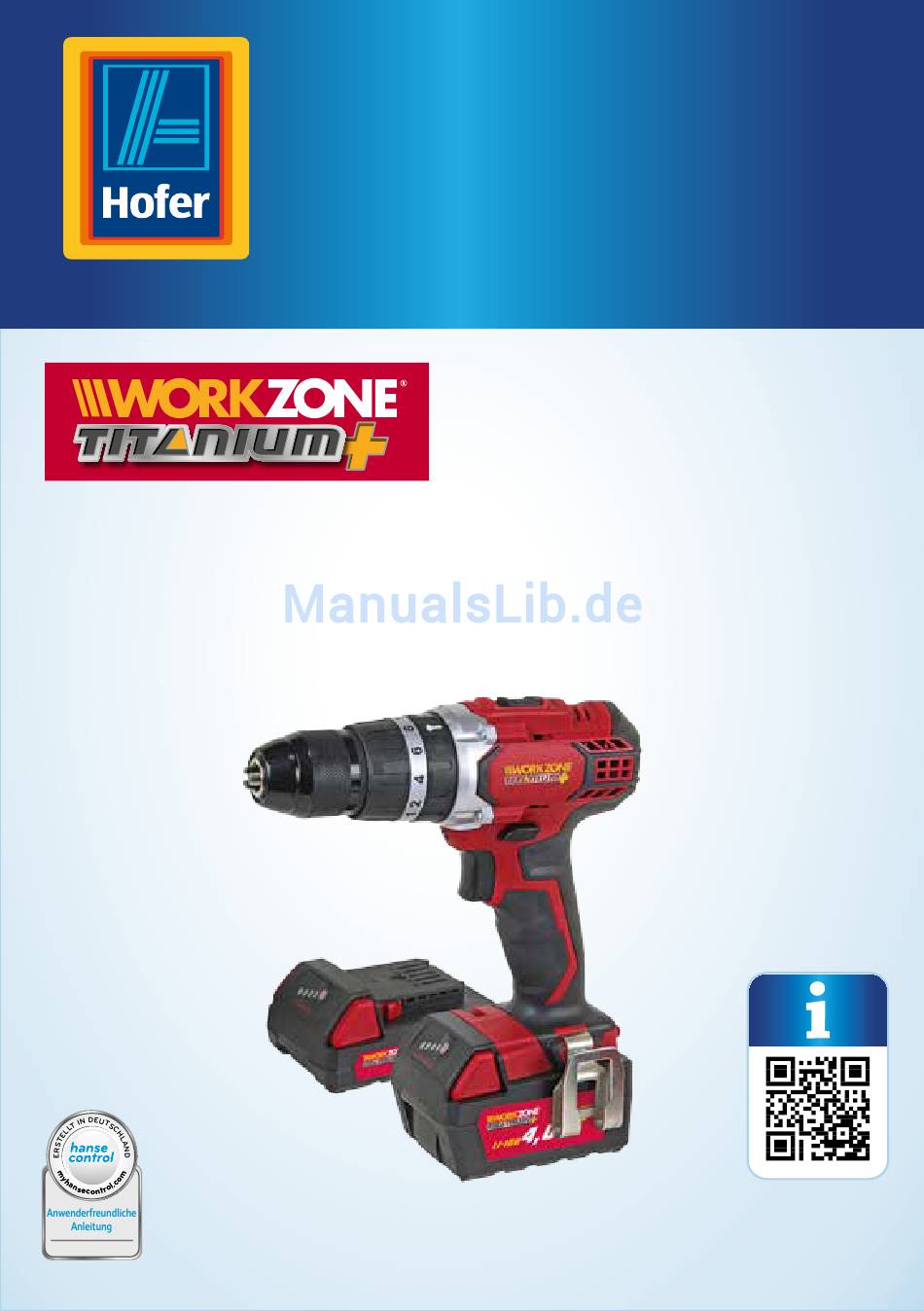

- Seite 1 Bedienungs- anleitung Da bin ich mir sicher. LI-ION AKKU- SCHLAGBOHRSCHRAUBER Originalbetriebsanleitung ID: #05006...
-
Seite 2: Mit Qr-Codes Schnell Und Einfach Ans Ziel
QR-Code und erfahren Sie mehr über Ihr neu erworbenes Hofer-Produkt.* Ihr Hofer-Serviceportal Alle oben genannten Informationen erhalten Sie auch im Internet über das Hofer-Serviceportal unter www.hofer-service.at. *Beim Ausführen des QR-Code-Readers können abhängig von Ihrem Tarif Kosten für die Internet-Verbindung entstehen. -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Übersicht ................4 Verwendung ................5 Lieferumfang/Teileliste ............6 Allgemeines ................. 7 Bedienungsanleitung lesen und aufbewahren ....7 Zeichenerklärung ..............7 Sicherheit ................9 Bestimmungsgemäßer Gebrauch ........9 Restrisiken ................9 Sicherheitshinweise ...............10 Ergänzende Sicherheitshinweise ........16 Vorbereitung ..............17 Bohrschrauber und Lieferumfang prüfen ......17 Akku aufladen ................. -
Seite 4: Übersicht
LITHIUM-ION... -
Seite 6: Lieferumfang/Teileliste
Lieferumfang/Teileliste Schnellspannbohrfutter (kurz: Bohrfutter) Drehmomenteinstellring (16 Stufen) Drehregler (Schrauben/Bohren/Schlagbohren) Umschalter (1./2. Gang) Lüftungsschlitze Rücklauf-/Vorlaufschalter Gürtelclip (zur Befestigung am Gürtel) Akku (1,5 Ah und 4,0 Ah) Anzeigetaste Akkustatus-Anzeige Akku-Entriegelungstasten Ein-/Austaste Betriebsleuchte (LED) Ladestandanzeige (LED) Ladestation Aufbewahrungskoffer... -
Seite 7: Allgemeines
Diese Bedienungsanleitung gehört zum Lithium-Ionen Akku- Schlagbohrschrauber. Sie enthält wichtige Informationen zur Inbetriebnahme und Handhabung. Um die Verständlichkeit zu erhöhen, wird der Li-Ion Akku-Schlagbohrschrauber im Folgenden nur „Bohrschrauber“ genannt. Lesen Sie die Bedienungsanleitung, insbesondere die Sicherheitshinweise, sorgfältig durch, bevor Sie den Bohrschrauber einsetzen. Die Nichtbeachtung dieser Bedienungsanleitung kann zu schweren Verletzungen oder Schäden am... - Seite 8 Allgemeines Allgemeines Lesen Sie die Bedienungsanleitung. Tragen Sie Gehörschutz. Lagern Sie den Bohrschrauber und den Akku nicht bei einer Umgebungstemperatur von über 40 °C. Schützen Sie den Bohrschrauber und den Akku vor direkter Sonneneinstrahlung. max. 40°C Werfen Sie den Akku nicht ins Wasser. Schützen Sie ihn vor Wasser und Feuchtigkeit.
-
Seite 9: Sicherheit
Sicherheit Sicherheit Sicherheit Bestimmungsgemäßer Gebrauch Der Bohrschrauber ist ausschließlich zum Schrauben und Bohren Materialien, wie Holz und Kunststoff, zum Bohren in Metall sowie zum Schlagbohren in Mauerwerk, Beton und Stein geeignet. Der Bohrschrauber ist nicht für den gewerblichen, handwerklichen oder industriellen Einsatz konstruiert worden, sondern für den Privatanwender im Hobby- und Do-it-yourself-Bereich. -
Seite 10: Sicherheitshinweise
Sicherheit Sicherheit ACHTUNG! Beim Gebrauch von Elektrowerkzeugen sind zum Schutz gegen elektrischen Schlag, Verletzungs- und Brandgefahr folgende grundsätzliche Sicherheitsmaßnahmen zu beachten. Lesen Sie alle diese Hinweise, bevor Sie dieses Elektrowerkzeug benutzen und bewahren Sie die Sicherheitshinweise gut auf. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. -
Seite 11: Arbeitsplatzsicherheit
Sicherheit Sicherheit Arbeitsplatzsicherheit a) Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung oder unbeleuchtete Arbeitsbereiche können zu Unfällen führen. b) Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können. -
Seite 12: Sicherheit Von Personen
Sicherheit Sicherheit Sicherheit von Personen a) Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeugs kann zu ernsthaften Verletzungen führen. -
Seite 13: Verwendung Und Behandlung Des Akkuwerkzeugs
Sicherheit Sicherheit c) Ziehen Sie den Stecker aus der Steckdose und/oder entfernen Sie den Akku, bevor Sie Geräteeinstellungen vornehmen, Zubehörteile wechseln oder das Gerät weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeugs. d) Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. -
Seite 14: Spezielle Sicherheitshinweise Für Schlagbohrer
Sicherheit Sicherheit d) Bei falscher Anwendung kann Flüssigkeit aus dem Akku austreten. Vermeiden Sie den Kontakt damit. Bei zufälligem Kontakt mit Wasser abspülen. Wenn die Flüssigkeit in die Augen kommt, nehmen Sie zusätzlich ärztliche Hilfe in Anspruch. Austretende Akkuflüssigkeit kann zu Hautreizungen oder Verbrennungen führen. - Seite 15 Sicherheit Sicherheit Bauen Sie das Ladegerät auf keinen Fall auseinander. Reparaturen dürfen nur von einem zugelassenen technischen Kundendienst durchgeführt werden. Falsche Zusammenbauten können zu Brand- oder Stromschlaggefahr führen. g) Verwenden Sie das Ladegerät niemals in Umgebungen mit explosiven oder entflammbaren Materialien. Es besteht Feuer- und Explosionsgefahr. h) Verwenden Sie das Ladegerät nur für den privaten Gebrauch in Verbindung mit einer normalen Haushalts-Steckdose.
-
Seite 16: Ergänzende Sicherheitshinweise
Sicherheit Sicherheit Ziehen Sie niemals das Ladegerät am Verbindungskabel, sondern nur am Ladegerät aus der Steckdose. Ziehen Sie niemals am Kabel. u) Verwenden Sie keine Verlängerungskabel, es sei denn, es ist unumgänglich. Die Verwendung eines nicht geeigneten Verlängerungskabels kann zu Brand- und Stromschlaggefahr führen. -
Seite 17: Vorbereitung
Vorbereitung Vorbereitung HINWEIS! Beschädigungsgefahr! Unsachgemäßer Umgang mit dem Akku oder dem Bohrschrauber kann zu Beschädigungen des Akku oder des Bohrschraubers führen. − Stellen Sie den Bohrschrauber oder das Zubehör nicht auf oder in der Nähe von heißen Oberflächen ab (z. B. Heizkörper). −... -
Seite 18: Bedienung
Bedienung Bedienung die Akkus Für den Kauf sind die Akkus nur gering vorgeladen. Laden Sie daher vor der ersten Nutzung. Die Akkuleistung wird über die Akkustatus-Anzeige angezeigt, wenn Sie die danebenliegende Anzeigetaste drücken. Wenn in der Akkustatus-Anzeige nur noch eine LED leuchtet, entspricht das einer Akkuleistung von ca. 25 %, laden Sie den Akku auf (siehe Abb. -
Seite 19: Bohrer Oder Bithalter Einsetzen
Bedienung Bedienung VORSICHT! Verletzungsgefahr beim Bohren! Wenn Sie bohren oder schlagbohren, können Sie Baustaub und ggf. Holzspäne einatmen. Wenn Sie bohren oder schlagbohren, können die lauten Bohrgeräusche Ihre Ohren beschädigen. Die Einwirkung von Lärm kann Gehörverlust bewirken. − Tragen Sie eine Staubmaske. −... -
Seite 20: Bohrer Oder Bithalter Entnehmen
Bedienung Bedienung Bohrer oder Bithalter entnehmen 1. Drehen Sie das Bohrfutter gegen den Uhrzeigersinn (siehe Abb. Dadurch öffnet sich das Bohrfutter. 2. Nehmen Sie den Bohrer/Bithalter aus dem Bohrfutter und verstauen Sie ihn sachgerecht. Schrauben, Bohren und Schlagbohren 1. - Seite 21 Bedienung Bedienung Schrauben • Bei weichen Materialien können Sie die Schrauben ohne Vorbohren einschrauben. • Bohren Sie bei härteren oder spröden Materialien vor dem Einschrauben großer Schrauben vor. • Senken Sie bei Senkschrauben das Bohrloch an. • Bohren Sie bei Holzschrauben mit nicht durchgängigem Gewinde eine halbe Schraubenlänge vor.
-
Seite 22: Blockierung Lösen
Bedienung Bedienung Blockierung lösen Gehen Sie bei einer Blockierung folgendermaßen vor: 1. Wenn der Bohrschrauber blockiert, lassen Sie die Ein-/Austaste los und • ziehen Sie den Bohrer aus dem Bohrloch. Ändern Sie falls nötig über den Rücklauf-/Vorlaufschalter die Drehrichtung des Bohrfutters , um den Bohrer aus dem Bohrloch zu ziehen. -
Seite 23: Reinigung
Reinigung Reinigung Reinigung HINWEIS! Kurzschlussgefahr! In das Gehäuse eingedrungenes Wasser kann einen Kurzschluss verursachen. − Tauchen Sie den Bohrschrauber und das Zubehör nicht in Wasser. − Achten Sie darauf, dass kein Wasser oder andere Flüssigkeiten in das Gehäuse gelangen. HINWEIS! Beschädigungsgefahr! Wenn Sie ungeeignete Reinigungsmittel nutzen, können diese den Bohrschrauber und das Zubehör beschädigen. -
Seite 24: Aufbewahrung Und Transport
Aufbewahrung und Transport Aufbewahrung und Transport Aufbewahrung und Transport HINWEIS! Beschädigungsgefahr! Wenn Sie den Bohrschrauber unsachgemäß lagern oder transportieren, kann der Bohrschrauber beschädigt werden. − Lagern und transportieren Sie den Bohrschrauber an einem sauberen, trockenen und frostfreien Ort, an dem er und der Akku vor direktem Sonnenlicht geschützt ist. -
Seite 25: Fehler Beheben
Reparatur Reparatur Fehler beheben Manche Störungen können durch kleine Fehler entstehen, die Sie selbst beheben können. Befolgen Sie dazu die Anweisungen in der nachfolgenden Tabelle. Falls sich die Störung an dem Bohrschrauber dadurch nicht beheben lässt, kontaktieren Sie den Kundendienst. Reparieren Sie den Bohrschrauber auf keinen Fall selbst. Problem Mögliche Ursache Problembehebung... -
Seite 26: Bohrfutter Austauschen
1. Gang: 0–6000 min 2. Gang: 0–22500 min Spannbereich Bohrfutter: 2–13 mm Akku 1,5 Ah Spannung: 20 V, Gleichspannung Kapazität: 1500 mAh Typ: Lithium-Ionen-Akku (Li-Ion) Akku 4,0 Ah Spannung: 20 V, Gleichspannung Kapazität: 4000 mAh Typ: Lithium-Ionen-Akku (Li-Ion) Ladestation Schutzklasse: Versorgungsspannung: 100–240 V~;... -
Seite 27: Geräusch-/Vibrationsinformation
Geräusch-/Vibrationsinformation Geräusch-/Vibrationsinformation Geräusch-/Vibrationsinformation WARNUNG! Gesundheitsgefahr! − Tragen Sie bei der Arbeit einen Gehörschutz und angemessene Schutzkleidung. Die Messwerte wurden entsprechend EN 60745-1:2009+A11:2010 und EN 60745-2-1:2003+A11:2007 ermittelt. Geräuschemissionswerte Schalldruckpegel L 84,11 dB(A) Schallleistungspegel L 95,11 dB(A) Unsicherheit K: 3 dB(A) Die oben genannten Werte sind Geräuschemissionswerte und müssen daher nicht zeitgleich sichere Arbeitsplatzwerte darstellen. - Seite 28 Geräusch-/Vibrationsinformation Geräusch-/Vibrationsinformation Vibrationswerte Schwingungsgesamtwert am Handgriff Vibrationswert Bohren ah, D: 1,580 m/s² Vibrationswert Schlagbohren ah, ID: 14,664 m/s² Messunsicherheit K: 1,5 m/s² Der angegebene Schwingungsemissionswert wurde nach einem genormten Prüfverfahren gemessen und kann zum Vergleich eines Elektrowerkzeugs mit einem anderen verwendet werden. Der angegebene Schwingungsemissionswert kann auch zu einer einleitenden Einschätzung der Aussetzung verwendet werden.
-
Seite 29: Entsorgung
Entsorgung Entsorgung Entsorgung Verpackung entsorgen Entsorgen Sie die Verpackung sortenrein. Geben Sie Pappe und Karton zum Altpapier, Folien in die Wertstoff-Sammlung. Altgerät entsorgen Entsorgen Sie den Bohrschrauber entsprechend der in Ihrem Land geltenden Vorschriften. Altgeräte dürfen nicht in den Hausmüll! Dieses Symbol weist darauf hin, dass dieses Produkt gemäß... -
Seite 30: Konformitätserklärung
Konformitätserklärung EC-Konformitätserklärung Hiermit erklären wir, WALTER WERKZEUGE SALZBURG GmbH, Gewerbeparkstrasse 9, 5081 Anif, Austria dass die nachfolgend bezeichnete Maschine aufgrund ihrer Konzipierung und Bauart sowie in der von uns in Verkehr gebrachten Ausführung, den einschlägigen, grundlegenden Sicherheits- und Gesundheitsanforderungen der EG-Richtlinien entspricht. -
Seite 31: Garantiekarte
GARANTIEKARTE LI-ION AKKU-SCHLAGBOHRSCHRAUBER Ihre Informationen: Name Adresse E mail Datum des Kaufs* *Wir empfehlen, die Rechnung mit dieser Garantiekarte aufzubewahren. Ort des Kaufs Beschreibung der Störung: Nachdem Sie den Hersteller KUNDENDIENST kontaktiert haben und aufgefordert +43 6246 72091 60 wurden, das defekte Produkt service@walter-werkzeuge.com... -
Seite 32: Garantiebedingungen
Garantiebedingungen Sehr geehrter Kunde! Die Hofer Garantie bietet Ihnen weitreichende Vorteile gegenüber der gesetzlichen Gewährleistungspflicht: Garantiezeit: 5 Jahre ab Kaufdatum 6 Monate für Verschleiß- und Verbrauchsteile bei normalem und ordnungsgemäßem Gebrauch (z. B. Akkus) Kosten: Kostenfreie Reparatur bzw. Austausch oder Geldrückgabe... - Seite 33 Da bin ich mir sicher. Made in China VERTRIEBEN DURCH: WALTER WERKZEUGE SALZBURG GMBH GEWERBEPARKSTRASSE 9 5081 ANIF AUSTRIA KUNDENDIENST +43 6246 72091 60 service@walter-werkzeuge.com JAHRE 12/2015 MODELL: LCD880-1SC ARTIKELNUMMER: 48612 GARANTIE...
