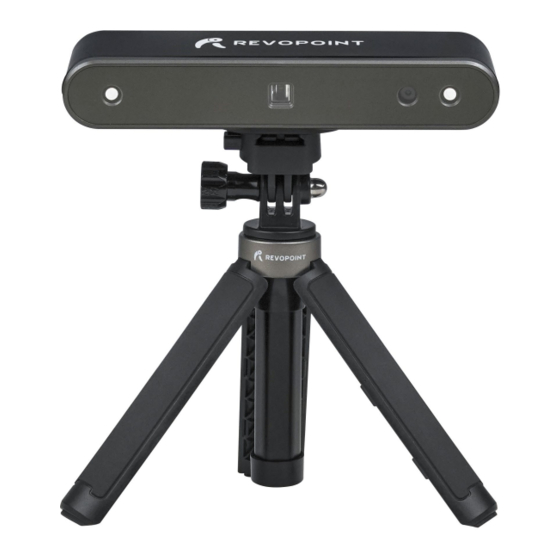

- Seite 1 POP 2 3D-SCANNER Gebrauchsanleitung V 2.0 2022.1...
- Seite 2 POP 2 3D-Scanner Besuchen Sie unsere offizielle Website HYPERLINK www.revopoint3d.com für die neueste Software und Dokumente. Der Betriebstemperaturbereich dieses Produkts beträgt 0°C bis 40°C (32°F bis 104°F). Es entspricht nicht dem � � � militärischen, industriellen oder sogar dem vollen kommerziellen Betriebstemperaturbereich. Betreiben Sie das Produkt angemessen und nur in Situationen, die auf diesen Temperaturbereich beschränkt sind.
-
Seite 3: Inhaltsverzeichnis
POP 2 3D-Scanner Gebrauchsanleitung Table des matières Produktprofil ..................................... 3 Einführung ..................................3 Spezifikationen .................................. 4 Lieferumfang ..................................5 Hardware-Verbindung ................................6 Laptop-Verbindung ................................6 Drahtlose Verbindung mit einem Smartphone ........................6 Indikator Legende ................................7 Installation der Software ................................7 Systemanforderungen ................................ -
Seite 4: Produktprofil
3D-Kamera-Hardwarelösung und einen intelligenten Hochgeschwindigkeitschip, der eine höhere Leistung und genauere Tiefeninformationen über gescannte Objekte liefert. Die Kernhardware des POP 2 arbeitet nach dem Prinzip des binokularen und mikrostrukturierten Lichts. Mit Hilfe unseres proprietären Mikroprojektions-Chips gewährleistet der POP 2 eine schnelle Datenerfassung von 3D-Punktwolkendaten mit hoher Genauigkeit (bis zu 0.05 mm). -
Seite 5: Spezifikationen
Scan-Geschwindigkeit Bis zu 10 Bilder/Sekunde Lichtquelle Infrarot-Laser der Klasse 1 Ausrichtungsmodi Merkmal, Markierung und Farbe Lokale Kontrolle Start-/Pause-Taste auf dem POP 2 Ausgabeformat PLY, OBJ, STL Textur-Scan Für transparente und stark reflektierende Objekte bitte Scanspray Scannen von besonderen Objekten verwenden. -
Seite 6: Lieferumfang
POP 2 3D-Scanner Gebrauchsanleitung Lieferumfang POP 2 Standard POP 2 Premium COPYRIGHT ©2022 REVOPOINT 3D ALLE RECHTE VORBEHALTEN... -
Seite 7: Hardware-Verbindung
SSID： POP2-REVO-A21A0005 Passwort: Revopoint3d So ändern Sie die SSID und das Passwort: 1. Schließen Sie den POP 2 3D-Scanner per USB-Kabel an einen PC an und öffnen Sie die Revo Scan-Software. 2. Klicken Sie auf Über , dann Einstellungen. 3. Bearbeiten Sie die SSID und das Passwort nach Bedarf. -
Seite 8: Indikator Legende
Nachbearbeitungssoftware für die Nachbearbeitung der gescannten 3D-Modelle; Revo Calibration ist eine Kalibrierungssoftware, die die Parameter von POP 2 anpasst, um gute Ergebnisse zu gewährleisten. Laden Sie die Revo Scan Software herunter, indem Sie auf das entsprechende Symbol auf unserer Website klicken ：... -
Seite 9: Revo Scan - Einführung In Die Benutzeroberfläche
④ Systemeinstellungen: Die Sprache und den Speicherort der Daten sowie die Option für das hardwarebeschleunigte Rendering für den Grafikprozessor des Computers angeben. ⑤ Über: Die Versionsinformationen für POP/POP 2 und Revo Scan anzeigen / Wi-Fi bestätigen oder konfigurieren / Fehler melden ⑥... -
Seite 10: Neuer Scan
POP 2 3D-Scanner Gebrauchsanleitung 2. Neuer Scan ① Name: Zeigt den Standardnamen des zu erstellenden Modells an. Benennen Sie es nach Bedarf um. ② Speicherort: Dateiordner auswählen, in dem das Modell gespeichert werden soll. Bei Bedarf ändern ③ Externes Modell importieren: Aktivieren und klicken Sie auf "Durchsuchen", um ein 3D-Modell in den Formaten .PLY, .OBJ oder .STL in Revo Scan zu importieren, um mit dem Scannen fortzufahren und weitere Details... -
Seite 11: Scan-Benutzeroberfläche
POP 2 3D-Scanner Gebrauchsanleitung oder mehr Referenzpunkte gleichzeitig für die Kameras erkennbar sind und erfasst werden können. Dunkel: Entwickelt zum Scannen von Objekten mit dunkleren Oberflächen, wie z. B. schwarze oder dunkelgraue Kleidung, schwarze Schachteln, dunkle Haare usw. Allerdings können nicht alle dunklen Objekte erfolgreich gescannt werden. - Seite 12 POP 2 3D-Scanner Gebrauchsanleitung Werkzeug täuschen, so dass es notwendig sein kann, diese Option zu deaktivieren. ④ 3D-Modell Vorschau-Fenster: Anzeige der aktuellen 3D-Modelldaten. Die Ansicht des Modells kann im 3D-Modellvorschaubereich mit der Maus verschoben oder gezoomt werden (Linke Maustaste: Modell drehen; Rad: Vergrößern/Verkleinern) ⑤...
-
Seite 13: Modell-Liste
POP 2 3D-Scanner Gebrauchsanleitung 4. Modell-Liste ① Modell-Betrachtungsbereich: Listet alle gescannten Modelle mit Erstellungszeitstempel und Status auf. Symbolsequenz : Das Modell hat den Scanvorgang abgeschlossen. Symbolsequenz : Das Modell wurde gescannt und seine Punktwolke wurde verschmolzen. Symbolsequenz : das Modell wurde gescannt, seine Punktwolke verschmolzen und Gitterkörper erstellt. -
Seite 14: Bestätigung "Gerät Ist Verbunden
Wenn das Gerät erfolgreich verbunden ist, wird am linken Ende der Statusleiste angezeigt: "Gerät ist verbunden." Andernfalls überprüfen Sie bitte die Verbindung. Eine Verbindung wird normalerweise 8-10 Sekunden, nachdem die Statusanzeige des POP 2 auf der Rückseite blau leuchtet, erkannt. COPYRIGHT ©2022 REVOPOINT 3D ALLE RECHTE VORBEHALTEN... -
Seite 15: Klicken Sie Auf Neuer Scan, Um Genauigkeit, Scanmodus Und Textur Auszuwählen
Im oberen Bereich des 3D-Modell-Vorschaufensters werden die Abstandsbereiche angezeigt. Positionieren Sie den POP 2-Scanner oder das Objekt, um einen "exzellenten" Abstand zu bestätigen, und halten Sie ihn während des Scannens ein. Im Bereich "Zu nah" sind Scans mit höherer Auflösung möglich, aber es ist wahrscheinlicher, dass das Tracking (=Objektverfolgung) verloren geht. -
Seite 16: Scannen Starten Oder Anhalten
POP 2 3D-Scanner Gebrauchsanleitung Scannen starten oder anhalten Klicken Sie auf um den Scanvorgang zu starten/anzuhalten. Die Zahl über der Schaltfläche Start ist die Zeit in Sekunden, bevor der Scanvorgang beginnt. Vergewissern Sie sich während des Scannens, dass die Punktwolke im unteren linken Fenster ausreichend ist und der Abstand "ausgezeichnet"... -
Seite 17: Scannen Beenden/Neu Starten
POP 2 3D-Scanner Gebrauchsanleitung Scannen beenden/neu starten Klicken Sie auf gefolgt von der Schaltfläche "Fertigstellen" im Popup, um die Punktwolkendaten zu verschmelzen, oder drücken Sie die Schaltfläche "Neustart", um die Daten zu löschen und zum Hauptmenü zurückzukehren (siehe S. 8). - Seite 18 POP 2 3D-Scanner Gebrauchsanleitung Deaktivieren Sie den Schiebeschalter "Punktwolke sofort sichern?" im Popup um die manuell zu sichern und Änderungen an den Voreinstellungen zu ermöglichen: Nachdem Sie auf "Fertigstellen" geklickt haben, werden im nächsten Schritt die Punktwolkendaten verschmolzen, wie unten dargestellt: COPYRIGHT ©2022 REVOPOINT 3D ALLE RECHTE VORBEHALTEN...
-
Seite 19: Gitterkörper
Klicken Sie auf den Klappliste-Pfeil, um die Einstellung "Sicherung" anzuzeigen. Je kleiner der Punktabstand ist, desto besser ist das Ergebnis. Der Punktabstand des verschmolzenen Objekts darf jedoch nicht kleiner sein als der Punktabstand des Originalscans. Der Punktabstand beträgt beim POP 2 mindestens 0,15 mm. Kleinere Punktabstände führen zu einer höheren Auflösung, aber auch zu mehr Verarbeitungszeit. -
Seite 20: Textur
POP 2 3D-Scanner Gebrauchsanleitung In der Klappliste werden Einstellungen für die Qualität des Gitterkörpers und für die Rauschunterdrückung angeboten ： . Je höher die Qualität des Gitterkörpers eingestellt ist, desto detaillierter ist das Ergebnis, aber desto länger dauert die Bearbeitung. -
Seite 21: Exportieren
POP 2 3D-Scanner Gebrauchsanleitung Exportieren Klicken Sie auf umd as 3D-Modell zu exportieren Wählen Sie einen Dateinamen und ein Dateiformat (.PLY, .OBJ und .STL werden unterstützt, aber .STL unterstützt keine Farben). COPYRIGHT ©2022 REVOPOINT 3D ALLE RECHTE VORBEHALTEN... -
Seite 22: Tipps Zur Bedienung
Wenn das Fenster 3D-Modellvorschau während des Scannens die Meldung "Tracking verloren" anzeigt, richten Sie den POP 2-3D-Scanner erneut auf einen zuvor gescannten Bereich (blau) und halten Sie einige Sekunden lang still, damit der POP 2 die Spur wieder aufnehmen kann. Wenn der rote Teil der Anzeige zu grün wechselt, kann der Scanvorgang fortgesetzt werden. -
Seite 23: Punktwolke Zu Klein
Punktwolke zu klein Wenn die Anzeoge "Punktwolke" erscheint, prüfen Sie, ob der Abstand zwischen POP 2 und dem Objekt zu nah oder zu weit ist, und passen Sie den Abstand zwischen POP 2 und dem Objekt so an, dass die Abstandsanzeige "Excellent" anzeigt, bevor Sie den Scanvorgang fortsetzen. -
Seite 24: Ebene Erkannt
POP 2 3D-Scanner Gebrauchsanleitung Ebene erkannt Diese Anzeige erscheint, wenn eine Ebene oder ein Objekt mit zu wenigen Merkmalen gescannt wird und POP 2 die Punktwolke des Einzelbilds nicht richtig mit jener anderer Bilder verknüpfen kann. Wenn keine brauchbaren Daten gescannt wurden, ist es am besten, den Scanvorgang zu stoppen, Neustart zu wählen, um die unbrauchbaren Daten zu löschen, und... -
Seite 25: Scan Fortsetzen
POP 2 3D-Scanner Gebrauchsanleitung Scan fortsetzen · Scan nach Verschmelzen der Punktwolken fortsetzen: Es ist möglich, ein Objekt weiter zu scannen, nachdem die Punktwolkendaten verschmolzen wurden. Dies kann notwendig sein, wenn dem Scan-Controller (einem Computer oder Smartphone) der Arbeitsspeicher für die Erfassung weiterer Bilder ausgeht oder wenn Löcher in den Scandaten entdeckt werden. -
Seite 26: Tastaturkurzbefehle
POP 2 3D-Scanner Gebrauchsanleitung Tastaturkurzbefehle Drücken Sie die "Leertaste" auf Ihrer Computertastatur, um zwischen Start und Pause umzuschalten. COPYRIGHT ©2022 REVOPOINT 3D ALLE RECHTE VORBEHALTEN... -
Seite 27: Warnung
Warnung Das Produkt kann nicht zurückgegeben werden, wenn der "Warranty Void If Seal Is Broken" - Aufkleber beschädigt oder entfernt ist. Revopoint 3D Technologies folgen auf: Dieser Inhalt kann sich ändern. Laden Sie die neueste Version herunter von https://www.revopoint3d.com/download/3d-scanner-app/ Wenn Sie Fragen zu diesem Dokument haben, wenden Sie sich bitte an support@revopoint3d.com... -
Seite 28: Unterstützung & Hilfe
POP 2 3D-Scanner Gebrauchsanleitung Unterstützung & Hilfe Wenn Sie Hilfe benötigen, besuchen Sie bitte unsere offizielle Website oder das offizielle Forum: www.revopoint3d.com/support/ https://forum.revopoint3d.com/ Kontakt Tel (US): Gebührenfrei +1 (888) 807-3339 Tel (China): +86 18124196779 Live Chat: https://www.revopoint3d.com Email: customer@revopoint3d.com Skype: +1 323 892 0859 24 Stunden Online-Support.
