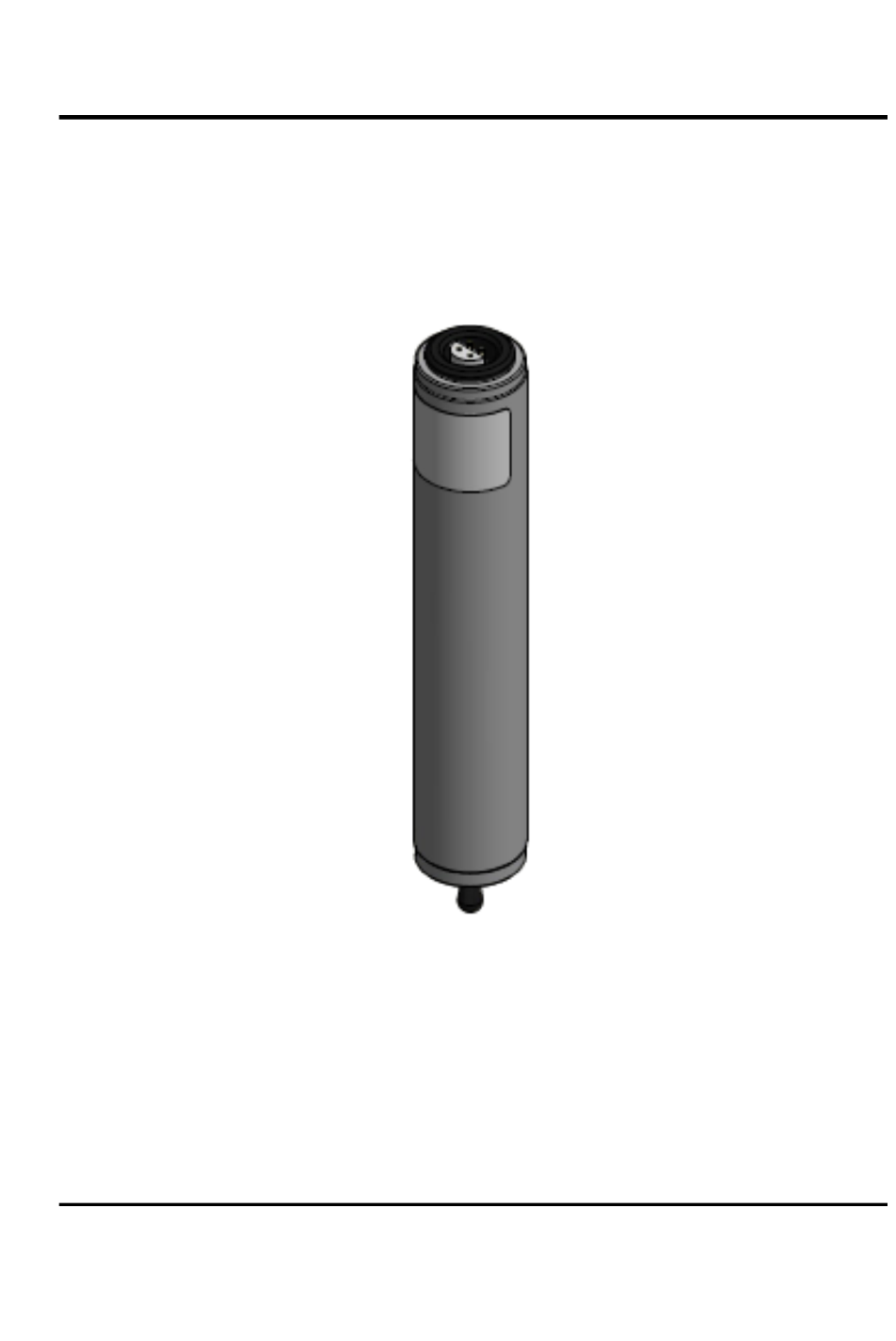

- Seite 1 Betriebsanleitung Simulatoren TARAsim SIM4 Januar 2017 (DE)
-
Seite 2: Inhaltsverzeichnis
Betriebsanleitung TARAsim SIM4 Inhaltsverzeichnis Seite Informationen zu dieser Betriebsanleitung ........3 Symbole und Auszeichnungen im Text ........3 Mitgeltende Dokumente ............3 Produktbeschreibung ..............4 Funktion ................. 5 Bestimmungsgemäßer Gebrauch ............ 6 Lieferumfang ................... 7 Inbetriebnahme ................8 Anwendung des Simulators ............ 8 Überprüfung des Signaleingangs am Mess-/Regelgerät... -
Seite 3: Informationen Zu Dieser Betriebsanleitung
Betriebsanleitung TARAsim SIM4 Informationen zu dieser Betriebsanleitung Symbole und Auszeichnungen im Text Symbol Bedeutung Dieses Symbol kennzeichnet Tipps und hilfreiche Informa- tionen zum optimalen und wirtschaftlichen Betrieb des Produkts. Dieses Symbol kennzeichnet eine vom Personal auszu- führende Tätigkeit. ... -
Seite 4: Produktbeschreibung
Nicht wegwerfen. Bei Schäden durch Installations- oder Bedienfehler haftet der Betreiber. Der Simulator TARAsim SIM4.0 ist zur Überprüfung des analogen Ein- gangs für amperometrische Sensoren der Marken TARAbase / TARAline / TARAtec / TARAsens (nachfolgend TARA-Sensor) an Mess- /Regelgeräten vorgesehen. Der Simulator bezieht seine Betriebsspan- nung aus dem Mess-/Regelgerät und gibt die am Schalter eingestellten... -
Seite 5: Funktion
Betriebsanleitung TARAsim SIM4 Funktion Die Simulatoren des Typs TARAsim SIM4.0 erzeugen je nach Schalters- tellung ersatzweise die Ausgangssignale eines TARA-Sensors mit einem Spannungs-Ausgangssignal von 0…-/+2000 mV bzw. 4-20 mA Strom- Ausgangssignal in Form von drei konstanten Spannungen bzw. Strömen: TARAsim TARAsim SIM4.0-n, SIM4.0-p... -
Seite 6: Bestimmungsgemäßer Gebrauch
Betriebsanleitung TARAsim SIM4 Das Mess-/Regelgerät muss folgende Voraussetzungen für den Eingang für amperometrische Sensoren erfüllen: TARAsim Voraussetzung Symmetrische Spannungsversorgung ±5 … ±15 V DC, ca. 10 mA SIM4.0-n Ausgangswiderstand 1 kΩ Verarbeitung eines negativen Spannungssig- nals einfache Spannungsversorgung 12 … 30 V DC, ca. -
Seite 7: Lieferumfang
Betriebsanleitung TARAsim SIM4 Lieferumfang Bewahren Sie die Verpackung komplett auf und senden Sie den Simula- tor bei Reparatur- oder Gewährleistungsfällen in dieser Verpackung ein. Überprüfen Sie die Unversehrtheit der Sendung. Bei Beschädigung den Lieferanten verständigen. Überprüfen Sie die Lieferung auf Vollständigkeit anhand des nachfolgend genannten Lieferumfangs. -
Seite 8: Inbetriebnahme
Das Mess-/Regelgerät erfüllt die genannten Voraussetzungen (Kapitel 2.1, Seite 4) Sensor vom Sensorkabel abschrauben bzw. abklemmen. Sensorkabel auf den TARAsim SIM4 aufschrauben bzw. an den TARAsim SIM4 anklemmen. nur für TARAsim SIM4.0-MA: Wenn nach dem Anklemmen der Adern die Anzeige des Con- trollers nicht reagiert, Fehlersuche betreiben, z. - Seite 9 Betriebsanleitung TARAsim SIM4 Durch Veränderung der Schalterstellung können die weiteren Aus- gangssignale eingestellt werden. Schalter- Eingestellter Messbereich am Mess-/Regelgerät (symmetrische Spannungsversorgung, negatives mV-Eingangssignal) stellung 2 ppm 20 ppm 200 ppm 2000 ppm 20 % SIM4.0-n (20000 ppm) 0 mV 0 ppm...
-
Seite 10: Überprüfung Des Signaleingangs Am Mess-/Regelgerät Mit Sim4.0-N
Betriebsanleitung TARAsim SIM4 Überprüfung des Signaleingangs am Mess-/Regelgerät mit SIM4.0-n Beispiel: kein Nullpunktabgleich 0 mV = 0 ppm Kalibrierfaktor am Controller: 100% eingestellter Messbereich am Controller: 20 ppm Schalterstellung SIM4.0-n: -100 mV Soll-Anzeige am Controller:... -
Seite 11: Technische Daten
Betriebsanleitung TARAsim SIM4 Technische Daten Informationen zu den Technischen Daten finden Sie unter folgender In- ternetadresse: http://www.reiss-gmbh.com/datenblaetter.htm Entsorgung Örtliche Entsorgungsvorschriften beachten. Gewährleistung Auf den Simulator besteht bei fachmännischer Handhabung eine Herstel- lergewährleistung von zwei Jahren. Bei mechanischen Beschädigungen oder bei nicht leserlicher Serien-Nummer erlischt die Gewährleistung. - Seite 12 Betriebsanleitung TARAsim SIM4 Reiss GmbH Eisleber Str. 5 D – 69469 Weinheim Seite 12...
