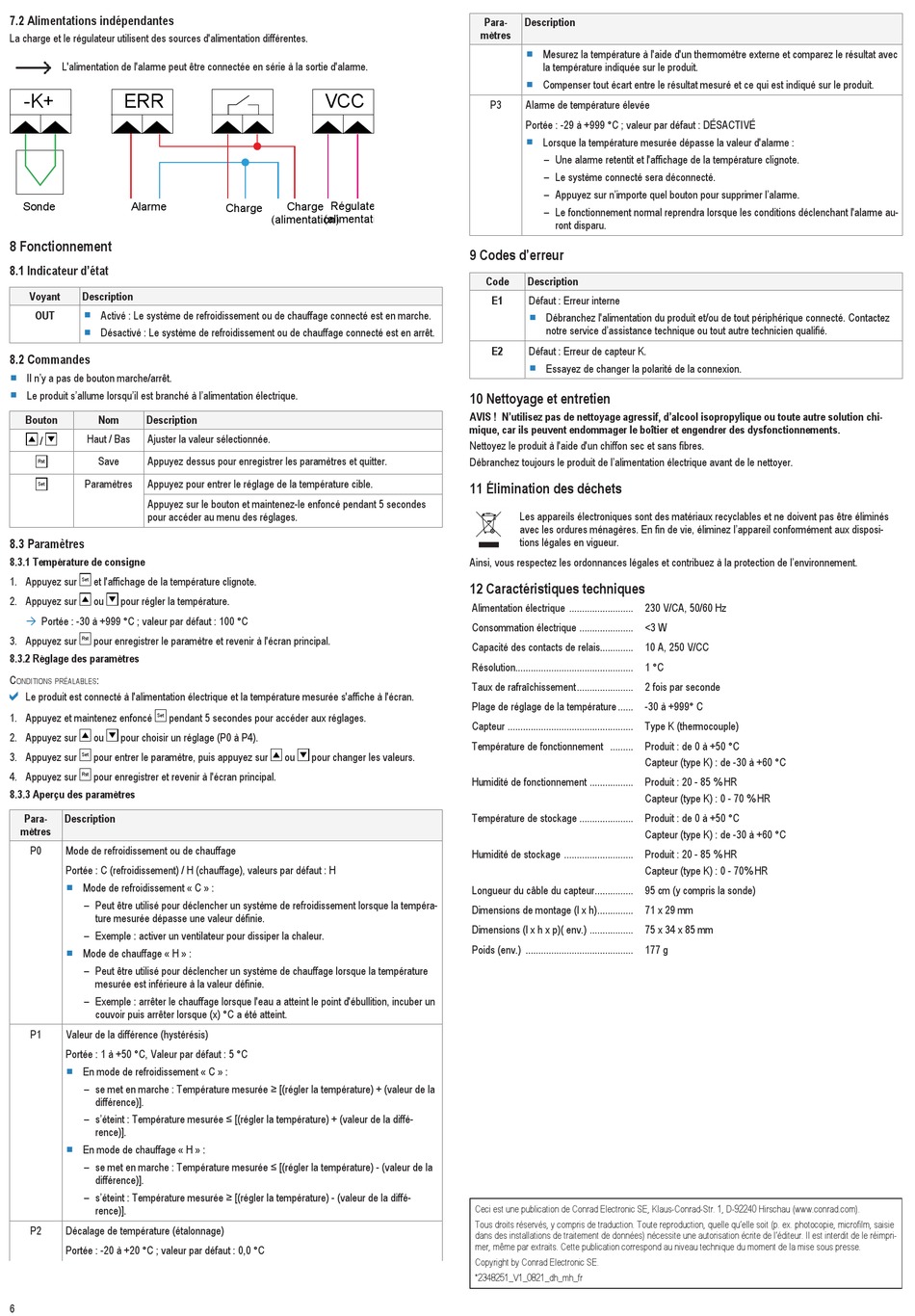

7.2 Alimentations indépendantes
La charge et le régulateur utilisent des sources d'alimentation différentes.
L'alimentation de l'alarme peut être connectée en série à la sortie d'alarme.
-K+ ERR
Sonde Alarme
8 Fonctionnement
8.1 Indicateur d'état
Voyant Description
■
OUT Activé : Le système de refroidissement ou de chauffage connecté est en marche.
■
Désactivé : Le système de refroidissement ou de chauffage connecté est en arrêt.
8.2 Commandes
■
Il n'y a pas de bouton marche/arrêt.
■
Le produit s'allume lorsqu'il est branché à l'alimentation électrique.
Bouton Nom Description
Haut / Bas Ajuster la valeur sélectionnée.
/
Save Appuyez dessus pour enregistrer les paramètres et quitter.
Rst
Paramètres Appuyez pour entrer le réglage de la température cible.
Set
Appuyez sur le bouton et maintenez-le enfoncé pendant 5 secondes
pour accéder au menu des réglages.
8.3 Paramètres
8.3.1 Température de consigne
1. Appuyez sur Set et l'affichage de la température clignote.
2. Appuyez sur ou pour régler la température.
à
Portée : -30 à +999 °C ; valeur par défaut : 100 °C
3. Appuyez sur Rst pour enregistrer le paramètre et revenir à l'écran principal.
8.3.2 Réglage des paramètres
C :
ONDITIONS PRÉALABLES
a
Le produit est connecté à l'alimentation électrique et la température mesurée s'affiche à l'écran.
1. Appuyez et maintenez enfoncé Set pendant 5 secondes pour accéder aux réglages.
2. Appuyez sur ou pour choisir un réglage (P0 à P4).
3. Appuyez sur Set pour entrer le paramètre, puis appuyez sur
4. Appuyez sur Rst pour enregistrer et revenir à l'écran principal.
8.3.3 Aperçu des paramètres
Para- Description
mètres
P0 Mode de refroidissement ou de chauffage
Portée : C (refroidissement) / H (chauffage), valeurs par défaut : H
■
Mode de refroidissement « C » :
– Peut être utilisé pour déclencher un système de refroidissement lorsque la tempéra-
ture mesurée dépasse une valeur définie.
– Exemple : activer un ventilateur pour dissiper la chaleur.
■
Mode de chauffage « H » :
– Peut être utilisé pour déclencher un système de chauffage lorsque la température
mesurée est inférieure à la valeur définie.
– Exemple : arrêter le chauffage lorsque l'eau a atteint le point d'ébullition, incuber un
couvoir puis arrêter lorsque (x) °C a été atteint.
P1 Valeur de la différence (hystérésis)
Portée : 1 à +50 °C, Valeur par défaut : 5 °C
■
En mode de refroidissement « C » :
– se met en marche : Température mesurée ≥ [(régler la température) + (valeur de la
différence)].
– s'éteint : Température mesurée ≤ [(régler la température) + (valeur de la diffé-
rence)].
■
En mode de chauffage « H » :
– se met en marche : Température mesurée ≤ [(régler la température) - (valeur de la
différence)].
– s'éteint : Température mesurée ≥ [(régler la température) - (valeur de la diffé-
rence)].
P2 Décalage de température (étalonnage)
Portée : -20 à +20 °C ; valeur par défaut : 0,0 °C
6
VCC
Charge Régulateur
Charge
(alimentation)
(alimentation)
ou pour changer les valeurs.
Para- Description
mètres
■
Mesurez la température à l'aide d'un thermomètre externe et comparez le résultat avec
la température indiquée sur le produit.
■
Compenser tout écart entre le résultat mesuré et ce qui est indiqué sur le produit.
P3 Alarme de température élevée
Portée : -29 à +999 °C ; valeur par défaut : DÉSACTIVÉ
■
Lorsque la température mesurée dépasse la valeur d'alarme :
– Une alarme retentit et l'affichage de la température clignote.
– Le système connecté sera déconnecté.
– Appuyez sur n'importe quel bouton pour supprimer l'alarme.
– Le fonctionnement normal reprendra lorsque les conditions déclenchant l'alarme au-
ront disparu.
9 Codes d'erreur
Code Description
E1 Défaut : Erreur interne
■
Débranchez l'alimentation du produit et/ou de tout périphérique connecté. Contactez
notre service d'assistance technique ou tout autre technicien qualifié.
E2 Défaut : Erreur de capteur K.
■
Essayez de changer la polarité de la connexion.

10 Nettoyage et entretien

AVIS ! N'utilisez pas de nettoyage agressif, d'alcool isopropylique ou toute autre solution chi-
mique, car ils peuvent endommager le boîtier et engendrer des dysfonctionnements.
Nettoyez le produit à l'aide d'un chiffon sec et sans fibres.
Débranchez toujours le produit de l'alimentation électrique avant de le nettoyer.
11 Élimination des déchets
Les appareils électroniques sont des matériaux recyclables et ne doivent pas être éliminés
avec les ordures ménagères. En fin de vie, éliminez l'appareil conformément aux disposi-
tions légales en vigueur.
Ainsi, vous respectez les ordonnances légales et contribuez à la protection de l'environnement.
12 Caractéristiques techniques
Alimentation électrique ......................... 230 V/CA, 50/60 Hz
Consommation électrique ..................... <3 W
Capacité des contacts de relais............. 10 A, 250 V/CC
Résolution.............................................. 1 °C
Taux de rafraîchissement...................... 2 fois par seconde
Plage de réglage de la température ...... -30 à +999° C
Capteur ................................................. Type K (thermocouple)
Température de fonctionnement ......... Produit : de 0 à +50 °C
Humidité de fonctionnement ................. Produit : 20 - 85 % HR
Température de stockage ..................... Produit : de 0 à +50 °C
Humidité de stockage ........................... Produit : 20 - 85 % HR
Longueur du câble du capteur............... 95 cm (y compris la sonde)
Dimensions de montage (l x h).............. 71 x 29 mm
Dimensions (l x h x p)( env.) ................. 75 x 34 x 85 mm
Poids (env.) .......................................... 177 g
Ceci est une publication de Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).
Tous droits réservés, y compris de traduction. Toute reproduction, quelle qu'elle soit (p. ex. photocopie, microfilm, saisie
dans des installations de traitement de données) nécessite une autorisation écrite de l'éditeur. Il est interdit de le réimpri-
mer, même par extraits. Cette publication correspond au niveau technique du moment de la mise sous presse.
Copyright by Conrad Electronic SE.
*2348251_V1_0821_dh_mh_fr
Capteur (type K) : de -30 à +60 °C
Capteur (type K) : 0 - 70 % HR
Capteur (type K) : de -30 à +60 °C
Capteur (type K) : 0 - 70% HR
