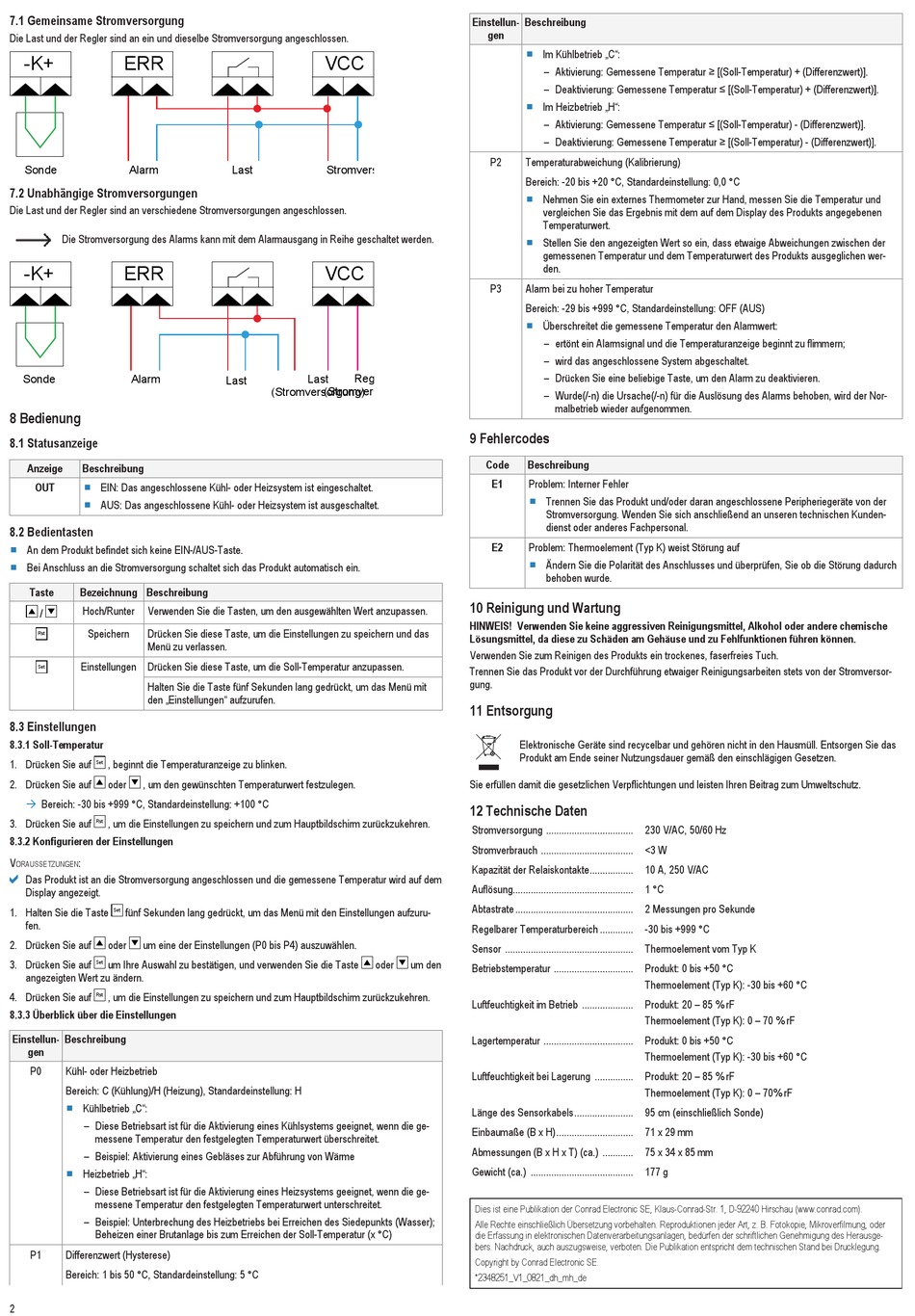

7.1 Gemeinsame Stromversorgung
Die Last und der Regler sind an ein und dieselbe Stromversorgung angeschlossen.
-K+ ERR
Sonde Alarm
7.2 Unabhängige Stromversorgungen
Die Last und der Regler sind an verschiedene Stromversorgungen angeschlossen.
Die Stromversorgung des Alarms kann mit dem Alarmausgang in Reihe geschaltet werden.
-K+ ERR
Sonde Alarm
8 Bedienung
8.1 Statusanzeige
Anzeige Beschreibung
■
OUT EIN: Das angeschlossene Kühl- oder Heizsystem ist eingeschaltet.
■
AUS: Das angeschlossene Kühl- oder Heizsystem ist ausgeschaltet.
8.2 Bedientasten
■
An dem Produkt befindet sich keine EIN-/AUS-Taste.
■
Bei Anschluss an die Stromversorgung schaltet sich das Produkt automatisch ein.
Taste Bezeichnung Beschreibung
Hoch/Runter Verwenden Sie die Tasten, um den ausgewählten Wert anzupassen.
/
Speichern Drücken Sie diese Taste, um die Einstellungen zu speichern und das
Rst
Menü zu verlassen.
Einstellungen Drücken Sie diese Taste, um die Soll-Temperatur anzupassen.
Set
Halten Sie die Taste fünf Sekunden lang gedrückt, um das Menü mit
den „Einstellungen" aufzurufen.
8.3 Einstellungen
8.3.1 Soll-Temperatur
1. Drücken Sie auf , beginnt die Temperaturanzeige zu blinken.
Set
2. Drücken Sie auf oder , um den gewünschten Temperaturwert festzulegen.
à Bereich: -30 bis +999 °C, Standardeinstellung: +100 °C
3. Drücken Sie auf Rst , um die Einstellungen zu speichern und zum Hauptbildschirm zurückzukehren.
8.3.2 Konfigurieren der Einstellungen
V :
ORAUSSETZUNGEN
a
Das Produkt ist an die Stromversorgung angeschlossen und die gemessene Temperatur wird auf dem
Display angezeigt.
1. Halten Sie die Taste fünf Sekunden lang gedrückt, um das Menü mit den Einstellungen aufzuru-
Set
fen.
2. Drücken Sie auf oder um eine der Einstellungen (P0 bis P4) auszuwählen.
3. Drücken Sie auf um Ihre Auswahl zu bestätigen, und verwenden Sie die Taste
Set
angezeigten Wert zu ändern.
4. Drücken Sie auf Rst , um die Einstellungen zu speichern und zum Hauptbildschirm zurückzukehren.
8.3.3 Überblick über die Einstellungen
Einstellun- Beschreibung
gen
P0 Kühl- oder Heizbetrieb
Bereich: C (Kühlung)/H (Heizung), Standardeinstellung: H
■
Kühlbetrieb „C":
– Diese Betriebsart ist für die Aktivierung eines Kühlsystems geeignet, wenn die ge-
messene Temperatur den festgelegten Temperaturwert überschreitet.
– Beispiel: Aktivierung eines Gebläses zur Abführung von Wärme
■
Heizbetrieb „H":
– Diese Betriebsart ist für die Aktivierung eines Heizsystems geeignet, wenn die ge-
messene Temperatur den festgelegten Temperaturwert unterschreitet.
– Beispiel: Unterbrechung des Heizbetriebs bei Erreichen des Siedepunkts (Wasser);
Beheizen einer Brutanlage bis zum Erreichen der Soll-Temperatur (x °C)
P1 Differenzwert (Hysterese)
Bereich: 1 bis 50 °C, Standardeinstellung: 5 °C
2
VCC
Last Stromversorgung
VCC
Last Regler
Last
(Stromversorgung)
(Stromversorgung)
oder
Einstellun- Beschreibung
gen
■
Im Kühlbetrieb „C":
– Aktivierung: Gemessene Temperatur ≥ [(Soll-Temperatur) + (Differenzwert)].
– Deaktivierung: Gemessene Temperatur ≤ [(Soll-Temperatur) + (Differenzwert)].
■
Im Heizbetrieb „H":
– Aktivierung: Gemessene Temperatur ≤ [(Soll-Temperatur) - (Differenzwert)].
– Deaktivierung: Gemessene Temperatur ≥ [(Soll-Temperatur) - (Differenzwert)].
P2 Temperaturabweichung (Kalibrierung)
Bereich: -20 bis +20 °C, Standardeinstellung: 0,0 °C
■
Nehmen Sie ein externes Thermometer zur Hand, messen Sie die Temperatur und
vergleichen Sie das Ergebnis mit dem auf dem Display des Produkts angegebenen
Temperaturwert.
■
Stellen Sie den angezeigten Wert so ein, dass etwaige Abweichungen zwischen der
gemessenen Temperatur und dem Temperaturwert des Produkts ausgeglichen wer-
den.
P3 Alarm bei zu hoher Temperatur
Bereich: -29 bis +999 °C, Standardeinstellung: OFF (AUS)
■
Überschreitet die gemessene Temperatur den Alarmwert:
– ertönt ein Alarmsignal und die Temperaturanzeige beginnt zu flimmern;
– wird das angeschlossene System abgeschaltet.
– Drücken Sie eine beliebige Taste, um den Alarm zu deaktivieren.
– Wurde(/-n) die Ursache(/-n) für die Auslösung des Alarms behoben, wird der Nor-
malbetrieb wieder aufgenommen.
9 Fehlercodes
Code Beschreibung
E1 Problem: Interner Fehler
■
Trennen Sie das Produkt und/oder daran angeschlossene Peripheriegeräte von der
Stromversorgung. Wenden Sie sich anschließend an unseren technischen Kunden-
dienst oder anderes Fachpersonal.
E2 Problem: Thermoelement (Typ K) weist Störung auf
■
Ändern Sie die Polarität des Anschlusses und überprüfen, Sie ob die Störung dadurch
behoben wurde.

10 Reinigung und Wartung

HINWEIS! Verwenden Sie keine aggressiven Reinigungsmittel, Alkohol oder andere chemische
Lösungsmittel, da diese zu Schäden am Gehäuse und zu Fehlfunktionen führen können.
Verwenden Sie zum Reinigen des Produkts ein trockenes, faserfreies Tuch.
Trennen Sie das Produkt vor der Durchführung etwaiger Reinigungsarbeiten stets von der Stromversor-
gung.
11 Entsorgung
Elektronische Geräte sind recycelbar und gehören nicht in den Hausmüll. Entsorgen Sie das
Produkt am Ende seiner Nutzungsdauer gemäß den einschlägigen Gesetzen.
Sie erfüllen damit die gesetzlichen Verpflichtungen und leisten Ihren Beitrag zum Umweltschutz.

12 Technische Daten

Stromversorgung .................................. 230 V/AC, 50/60 Hz
Stromverbrauch .................................... <3 W
Kapazität der Relaiskontakte................. 10 A, 250 V/AC
Auflösung............................................... 1 °C
Abtastrate .............................................. 2 Messungen pro Sekunde
Regelbarer Temperaturbereich ............. -30 bis +999 °C
Sensor .................................................. Thermoelement vom Typ K
um den
Betriebstemperatur ............................... Produkt: 0 bis +50 °C
Luftfeuchtigkeit im Betrieb .................... Produkt: 20 – 85 % rF
Lagertemperatur ................................... Produkt: 0 bis +50 °C
Luftfeuchtigkeit bei Lagerung ............... Produkt: 20 – 85 % rF
Länge des Sensorkabels....................... 95 cm (einschließlich Sonde)
Einbaumaße (B x H).............................. 71 x 29 mm
Abmessungen (B x H x T) (ca.) ............ 75 x 34 x 85 mm
Gewicht (ca.) ........................................ 177 g
Dies ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).
Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverfilmung, oder
die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausge-
bers. Nachdruck, auch auszugsweise, verboten. Die Publikation entspricht dem technischen Stand bei Drucklegung.
Copyright by Conrad Electronic SE.
*2348251_V1_0821_dh_mh_de
Thermoelement (Typ K): -30 bis +60 °C
Thermoelement (Typ K): 0 – 70 % rF
Thermoelement (Typ K): -30 bis +60 °C
Thermoelement (Typ K): 0 – 70% rF
