AUSRICHTUNG DES
SCHLOSSES
Der Einbau des Schlosses
erfolgt mit Hilfe von vier
Schrauben an vier vorgebohrten
Löchern.
Der Einbau des Schlosses
hängt davon ab, ob es rechts-
oder linksschließend ist.
HINWEISE ZUM EINBAU
Das OTS-Schloss wird mit Hilfe
von vier Schrauben an der
Schließfachtür befestigt.
1.- Empfohlene Schrauben:
- Türen aus beschichtetem
Material: Spaxschraube 4,5 x
35 (je nach Stärke der Tür)
- Türen aus Metall o.ä.:
Blechschraube Philips M5 x 35
(je nach Stärke der Tür)
2.- Das maximale
Anzugsmoment beim Anziehen
der jeweiligen Schraube oder
Holzschraube beträgt 300 Ncm.
3.- Der Lochdurchmesser für
den Druckknopf muss 23 mm
(+1/0 mm) betragen. Werkseitig
wird empfohlen, die Bohrung
im Innenbereich der Tür
abzufasen.
Beim Einbau muss darauf
geachtet werden, dass das
Schloss nicht gegen den
Schließfachkorpus schlagen
kann.
Die Abmessungen und die Lage
der Befestigungspunkte hervor
aus die folgende Abbildung 1.2.
PROCESO DE MONTAJE E
INSTALACIÓN
Los pasos a seguir para el
montaje de una cerradura OTS
en un soporte o mueble deben
hacerse según el siguiente
orden:
1. Marcar los agujeros según
figura 1.3.
2. Taladrar el agujero del pomo.
3. Si es necesario taladrar los
agujeros para fijar la cerradura.
4. Atornillar la cerradura usando
cuatro tornillos de fijación.

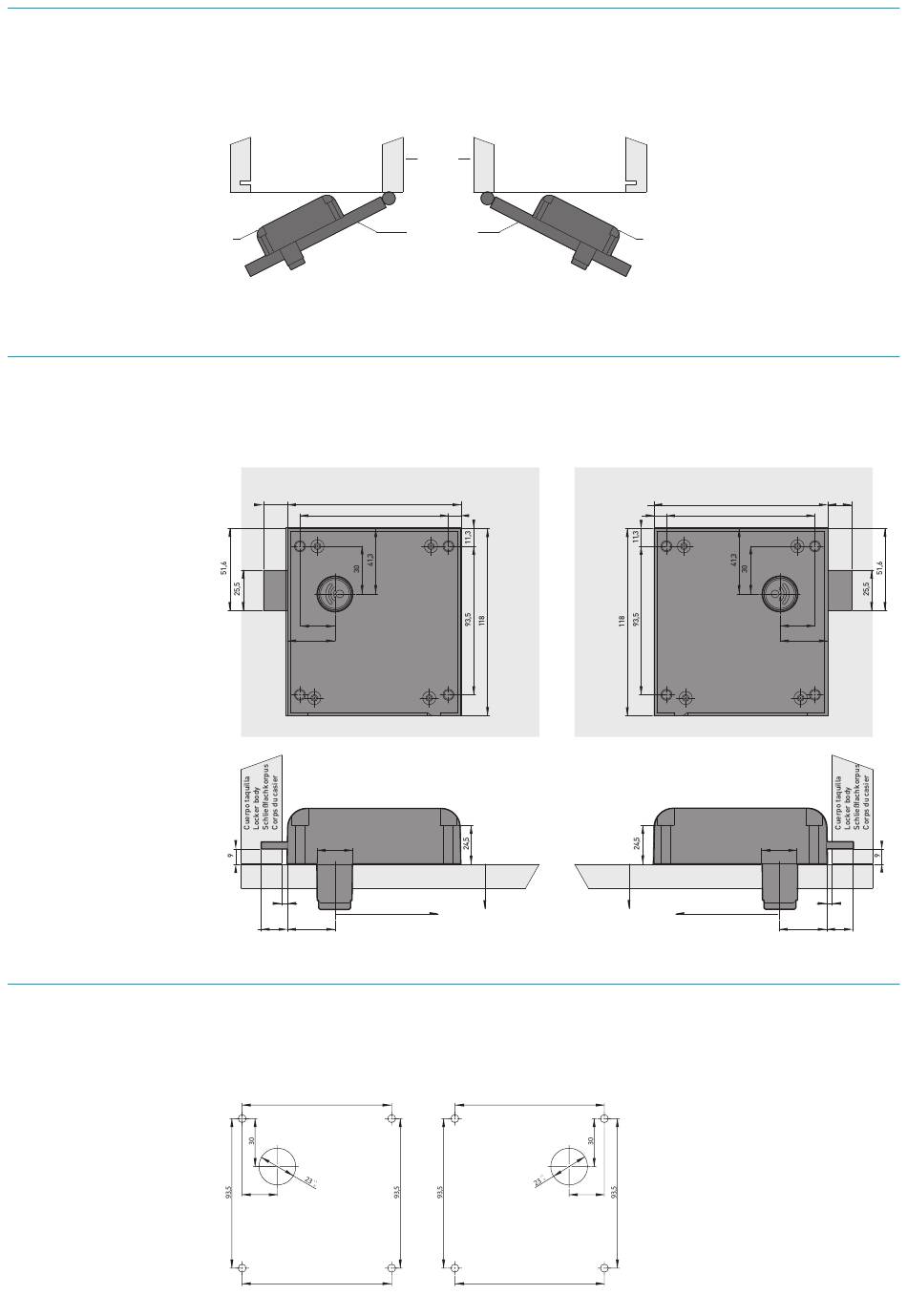

1.1
Darstellung der rechts- und linksschließenden Schlösser
OTS
Rechts
1.2
Abmessungen des OTS-Schlosses auf mm.
15
109,5
93,5
22
30
+1
ø
23
0
Puerta taquilla · Locker door
Schließfachtür · Porte du casier
4
min. 240 mm
15
30
1.3
Abmessungen der Befestigungsbohrungen auf mm.
93,5
22
93,5
Rechts
TAQUILLA
LOCKER
SCHLIEßFACH
CASIER
PUERTA TAQUILLA
LOCKER'S DOOR
SCHLIEßFACHTÜR
PORTE DU CASIER
Links
8
max. 20 mm
Al pivote de puerta
To the door's axis
bis zum Türzapfen
Axe de la porte
93,5
22
93,5
Links
OTS
109,5
8
93,5
Puerta taquilla · Locker door
Schließfachtür · Porte du casier
max. 20 mm
min. 240 mm
Al pivote de puerta
To the door's axis
bis zum Türzapfen
Axe de la porte
15
22
30
+1
ø
23
0
4
30
15
