leolux Cheops 132 Montageanleitung

Montagehandleiding
Montageanleitung
Assembly instructions
Instructions de montage
Handleiding model 132 Cheops
(montage\wijzigen zitdiepte)
Dit pakket bestaat uit twee verpakkingen:
1x verpakking met de rug
1x verpakking met de zitting
Benodigd gereedschap:
Steeksleutel 13 (niet meegeleverd)
Bevestigingsartikelen:
3 moeren, 3 ringen.
Montage:
1. Zorg dat de ondergrond schoon is om beschadiging
van de bekleding te voorkomen.
Leg de bank op de achterzijde.

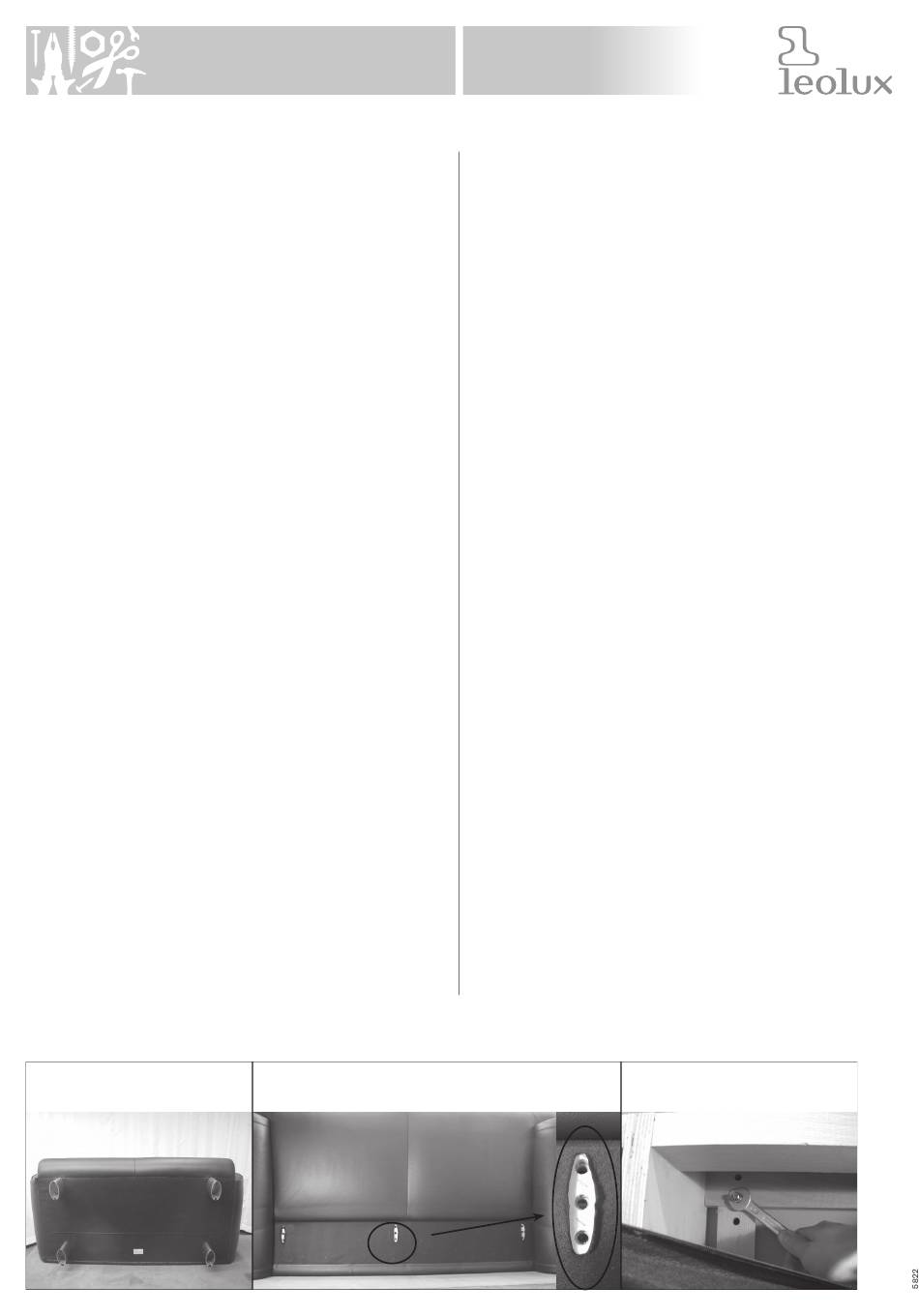

2. Open de rits (afb. 1)
3. De positie van de rug bepaalt de zitdiepte (afb. 2)
Positie B: standaard zitdiepte
Positie A: de zitdiepte wordt 3 cm korter
Positie C: de zitdiepte wordt 3 cm langer
Plaats de rug in de gewenste positie;
Draai nu aan de onderzijde 3x ring+moer op de
schroefdraad (afb. 3);
Draai de moeren aan met de steeksleutel, druk de
rug goed aan en draai de moeren nu stevig vast.
4. Sluit de rits en plaats de bank rechtop.
Wijzigen van de zitdiepte
A: voer stap 1 en 2 van de montage instructie uit.
B: draai aan de onderzijde de 3x moer+ring geheel los
(links\midden\rechts) (afb. 3).
C: voer nu stap 3 en 4 van de montage instructie uit.
1
Cheops
Instructions du Cheops 132
(montage/réglage de la profondeur d'assise)
Ce paquet comprend deux emballages:
1x emballage contenant le dossier
1x emballage contenant le siège
Nécessaire:
Clé de 13 (non fournie)
Systèmes de fixation:
3 écrous, 3 rondelles
Montage:
1. Veillez à ce que le sol soit propre pour éviter
d'endommager le revêtement.
Mettez le canapé sur le dos.
2. Ouvrez la fermeture éclair (ill. 1).
3. La position du dossier détermine la profondeur
d'assise (ill. 2).
Position B: profondeur d'assise standard
Position A: la profondeur d'assise est 3 cm
plus petite
Position C: la profondeur d'assise est 3 cm
plus grande
Mettez le dossier dans la position souhaitée;
Vissez à présent les 3 écrous et rondelles sur la tige
filetée du dessous du canapé (ill. 3);
Serrez les écrous avec la clé, poussez bien sur le
dossier et serrez les écrous à fond.
4. Refermez la fermeture éclair et redressez le canapé.
Modification de la profondeur d'assise
A: exécutez les points 1 et 2 des instructions de
montage.
B: dévissez complètement les 3 écrous et rondelles du
dessous du canapé(gauche\centre\droite) (ill. 3).
C: exécutez à présent les points 3 et 4 des instructions
de montage.
