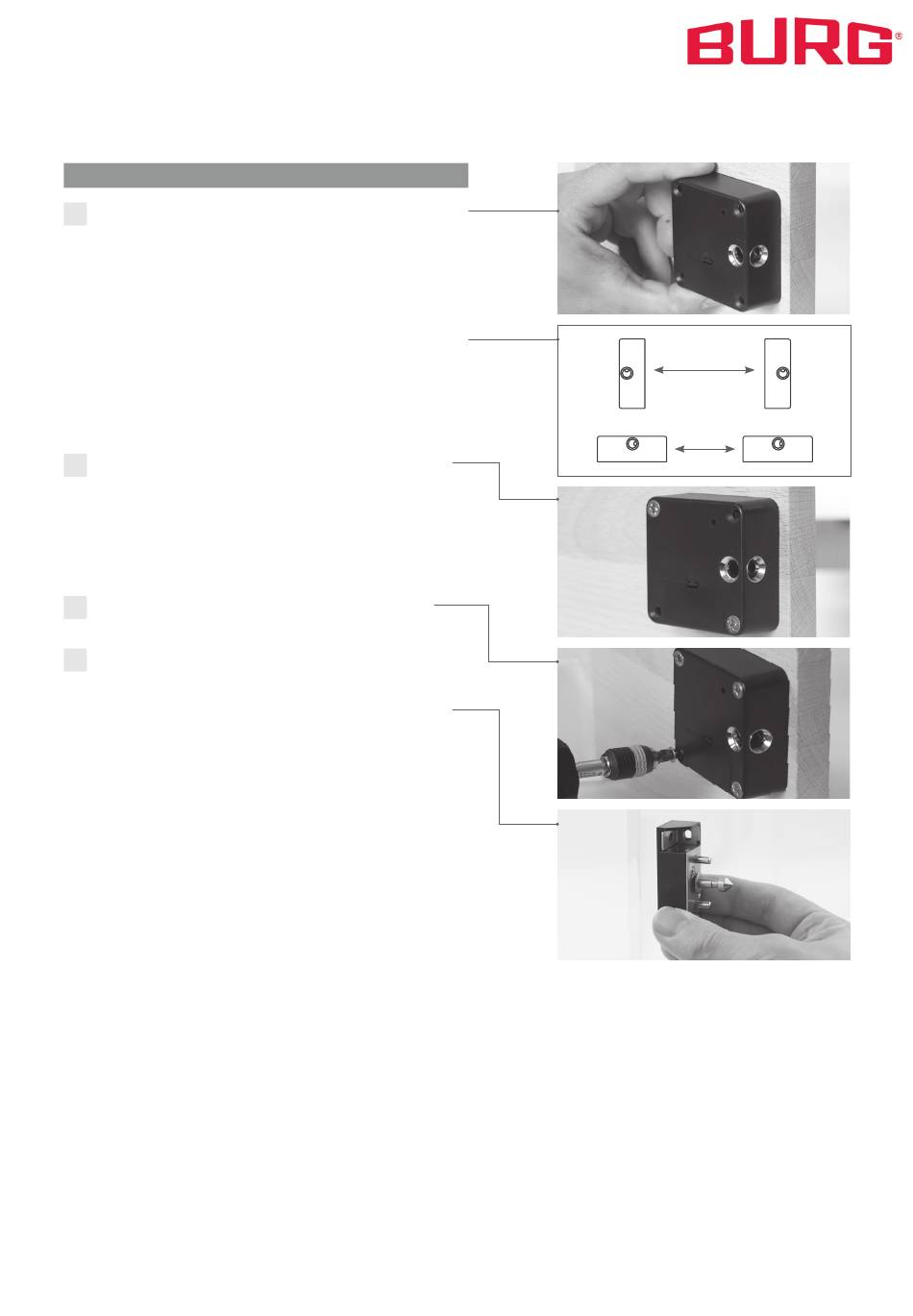

Montage
Bereiten Sie die Montage sorgfältig vor. Bestimmen Sie die
1
korrekte Position von Schloss (Türinnenseite) und Schließteil
(Schrankinnenseite) und markieren Sie diese. Orientieren
Sie sich dabei an den bemaßten Produktzeichnungen (Seite
3). Je nach Material und Schraubenart ist das Vorbohren
der Montagelöcher für das Schloss und das Schließteil an
Ihrem Möbelstück notwendig.
Hinweis: Sollten mehrere Schlösser nebeneinander mon-
tiert werden, ist es notwendig die Mindestabstände von
mindestens 5 cm horizontal bzw. 15 cm vertikal einzu-
halten. Um Schäden am Schloss zu vermeiden achten Sie
darauf, dass sich im Umkreis von 20 cm keine metallischen
Gegenstände befi nden!
Positionieren Sie das Schloss gemäß Ihrer Markierungen.
2
Bei der Auswahl der Schrauben beachten Sie die erforder-
liche Schraubenlänge. Diese ist abhängig von der Türstärke,
in der das Schloss eingebaut wird. Es empfi ehlt sich die
ersten beiden Schrauben diagonal anzusetzen und an-
schließend festzuziehen. Die Schrauben dürfen mit max.
1,5 N angezogen werden.
Ziehen Sie im Anschluss die letzten beiden Schrauben
3
ebenfalls mit max. 1,5 N an.
Positionieren Sie das Schließteil gemäß Ihrer Markierungen.
4
Bei der Auswahl der Schrauben beachten Sie die erforder-
liche Schraubenlänge. Diese ist abhängig von der Türstärke,
in der das Schloss eingebaut wird. Die Schrauben dürfen
mit max. 1,5 N angezogen werden.
Wichtig: Das Schließteil hat zwei gefederte Metallstifte,
die dem Schloss helfen die Front leicht aufzudrücken. Bitte
beachten Sie hier, dass Türscharniere mit Gegendruck die
Funktion einschränken und ein Öffnen verhindern können.
Bitte verwenden Sie ausschließlich Türbänder ohne Gegen-
druckfeder.
Master Pro | 01-2022
min. 15 cm
min. 5 cm
Rev. 02 | Deutsch | 5
