Verwandte Anleitungen für Westermann Cleanmeleon II
Inhaltszusammenfassung für Westermann Cleanmeleon II

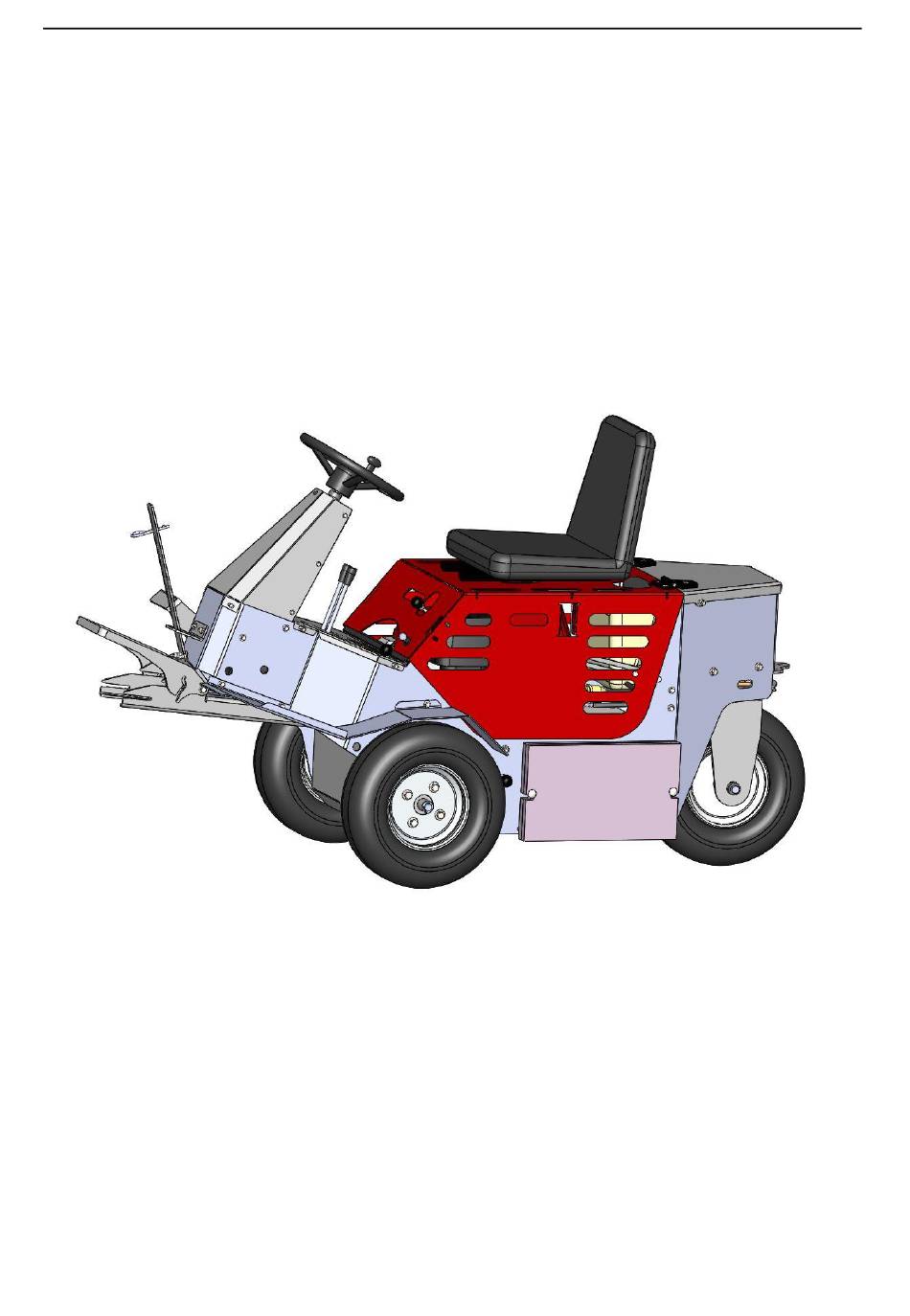

- Seite 1 Westermann Cleanmeleon II Westermann GmbH & Co .KG Westermann Cleanmeleon ll Betriebsanleitung und Ersatzteilliste...
- Seite 2 Westermann GmbH & Co .KG Vorwort Sehr geehrter Kunde, mit dem Westermann Cleanmeleon ll haben Sie ein Produkt er- worben, das nach höchstem Qualitätsstandard gefertigt wurde. Diese Betriebsanleitung enthält Angaben und Hinweise die für die Betriebssicherheit, die Zuverlässigkeit und die Werterhaltung Ihres Westermann Cleanmeleon ll notwendig, wichtig und nützlich sind.
-
Seite 3: Inhaltsverzeichnis
Überprüfung des Motors vor Inbetriebnahme ......21 Handbremse ................22 Getriebefreischaltung .............. 22 Cleanmeleon II starten / stoppen ..........23 4.5.1 Handstart GXV 160 Motor (Motorstart/-stop) ......23 4.5.2 E-Start GXV 340 Motor (Motorstart/-stop) ....... 24 4.5.3 Drehzahl regulieren ..............24 Transportfahrt ................. - Seite 4 10.17 Explosionszeichnung Lenkkonsole ......... 54 10.18 Teileliste Lenkkonsole ............. 54 10.19 Explosionszeichnung Lenkrad ..........55 10.20 Teileliste Lenkrad ..............55 10.21 Hydraulikschaltplan ..............56 10.21.1 Cleanmeleon II ohne hydraulische Aushebung ..... 56 10.21.2 Cleanmeleon II mit hydraulischer Aushebung ....... 57...
-
Seite 5: Allgemeines
Westermann Cleanmeleon II Westermann GmbH & Co .KG 1. Allgemeines Die Einhaltung der vom Hersteller vorgegebenen Gebrauchs- anweisung, sowohl für das Cleanmeleon ll als auch für den Motor, ist für die einwandfreie Nutzung zwingend erforderlich. Nur die sachgemäße Bedienung, die Einhaltung der Sicher- heitshinweise und die entsprechende Wartung und Pflege ga- rantieren den langen Nutzen Ihrer neu erworbenen Maschine. -
Seite 6: Typenschild
Westermann Cleanmeleon II Westermann GmbH & Co .KG 1.2.2 Typenschild Das Typenschild befindet sich in Fahrtrichtung rechts an der Lenk- säule. Typenschild 1.2.3 Ersatzteilbestellung Bei der Bestellung von Ersatzteilen oder Zubehör ist die Typen- bezeichnung, die Maschinennummer und das Baujahr anzugeben. -
Seite 7: Bestimmungsgemäße Verwendung
Westermann Cleanmeleon II Westermann GmbH & Co .KG 1.2.4 Bestimmungsgemäße Verwendung Das Westermann Cleanmeleon ll ist ausschließlich für den übli- chen Einsatz zum Reinigen von Spaltenböden, zum Kehren von befestigten Flächen wie z.B. Höfe, Straßen, Parkplätze, Siloplatten und Ställen, zum Schnee schieben, zum Futterauflockern, zum Ställe einzustreuen oder gleichgearteten Arbeiten gebaut. -
Seite 8: Technisches Datenblatt
Westermann Cleanmeleon II Westermann GmbH & Co .KG 1.2.5 Technisches Datenblatt Technische Daten Westermann Cleanmeleon ll Motor GXV 160 / GXV 340 / B&S 4 Takt Benzinmotor Starter GXV 160 Handstart Starter Honda GXV 340 E-Start / Handstart Starter Briggs & Stratton... -
Seite 9: Sicherheit
Westermann Cleanmeleon II Westermann GmbH & Co .KG 2. Sicherheit Diese Betriebsanleitung enthält grundlegende Hinweise, die beim Betrieb sowie Wartung und Pflege zu beachten sind. Daher ist die- se Betriebsanleitung unbedingt vor Einsatz und Inbetriebnahme vom Personal zu lesen und muss dem Personal zugänglich sein. -
Seite 10: Personalqualifikation Und -Schulung
Der Benutzer muss mindestens 16 Jahre alt sein! Der Gebrauch unter Einfluss von Müdigkeit, Krankheit Alkohol- oder Drogeneinfluss ist verboten. Das Westermann Cleanmeleon ll darf nur von Personen benutzt, gewartet und instandgesetzt werden, die hiermit vertraut und über die damit verbundenen Gefahren unterrichtet sind. -
Seite 11: Gefahr Bei Nichtbeachtung Der Sicherheitshinweise
Westermann Cleanmeleon II Westermann GmbH & Co .KG Gefahr bei Nichtbeachtung der Sicherheitshinweise Die Nichtbeachtung der Sicherheitshinweise kann sowohl eine Ge- fährdung für Personen als auch für Umwelt und Maschine zur Fol- ge haben. Die Nichtbeachtung der Sicherheitshinweise kann zum Verlust jeglicher Schadenersatzansprüche führen. -
Seite 12: Sicherheitshinweise Für Den Betreiber/Benutzer
Westermann Cleanmeleon II Westermann GmbH & Co .KG Sicherheitshinweise für den Betreiber/Benutzer Betreiben Sie das Gerät nur an gut belüfteten Orten. NIEMALS in geschlossenen Räumen verwenden, da bei der Benzinverbrennung giftiges Kohlenmonoxid ent- steht. Vergiftungsgefahr! Bei kurzer Laufzeit (nicht länger als 15 Minuten) muss der Ölstand regelmäßig kontrolliert werden! - Seite 13 Westermann Cleanmeleon II Westermann GmbH & Co .KG Machen Sie sich mit der Handhabe des Motors vertraut. Merken Sie sich, wie man den Motor in einem Notfall ab- stellt Stellen Sie vor jeder Arbeit am Gerät den Motor ab. Achten...
- Seite 14 Westermann Cleanmeleon II Westermann GmbH & Co .KG Das Mitfahren durch eine weitere Person während der Ar- beit und der Transportfahrt auf dem Arbeitsgerät ist nicht gestattet Die Fahrgeschwindigkeit ist den jeweiligen Straßen- und Verkehrsverhältnissen anzupassen. Bei Berg- und Talfahrt, sowie Querfahrten zum Hang, sind plötzliche Kurvenfahrten...
-
Seite 15: Sicherheitshinweis Für Wartungs-, Inspektions-, Und Montagearbeiten
Leckagen stellen eine Gefährdung der Umwelt dar, sie müssen sofort beseitigt werden Bei der Suche nach Leckagen wegen Verletzungsgefahr geeignete Hilfsmittel verwenden Das Westermann Cleanmeleon II darf nur in gut belüfteten Räume verwendet werden Sicherheitshinweis für Wartungs-, Inspektions-, und Montagearbeiten Der Betreiber hat dafür zu sorgen, dass alle Wartungs-, Inspekti-... -
Seite 16: Eigenmächtiger Umbau Und Ersatzteilherstellung
Westermann Cleanmeleon II Westermann GmbH & Co .KG Bei Wartungsarbeiten am angehobenen Gerät stets Sicherung durch geeignete Abstützelemente vornehmen. Bei Wartungs-, Inspektions-, und Montagearbeiten geeignetes Werkzeug und Handschuhe benutzen. Öle und Fette ordnungsgemäß entsorgen. Unmittelbar nach Abschluss der Arbeiten müssen alle Sicherheits- und Schutzeinrichtungen wieder angebracht bzw. -
Seite 17: Warnbildzeichen Auf Der Maschine Nach Iso 11684
Westermann Cleanmeleon II Westermann GmbH & Co .KG Warnbildzeichen auf der Maschine nach ISO 11684 Artikel-Nr. AUF-00-00016 Vor Inbetriebnahme die Betriebsanleitung und Sicherheits- hinweise lesen und beachten Niemals in den Quetsch- und Gefahrenbereich greifen, so- lange sich dort Teile bewegen können ... -
Seite 18: Westermann Cleanmeleon Ll
Westermann Cleanmeleon II Westermann GmbH & Co .KG 3. Westermann Cleanmeleon ll Typenschild (Kennzeichnung) Typ: Baujahr: Serien- Nr.: Die gesamte Kennzeichnung besitzt Urkunden- wert und darf nicht verändert oder unkenntlich Hinweis gemacht werden! -
Seite 19: Lagerung
Westermann Cleanmeleon II Westermann GmbH & Co .KG Lagerung Das Westermann Cleanmeleon ll an einem trockenen und sauberen Ort abstellen und gegen unvorhergese- hene Inbetriebnahme sichern. Unfallgefahr! Das Westermann Cleanmeleon ll auf sicheren Stand prüfen und gegen Wegrollen sichern. Fahrzeug auf eventuelle Beschädigungen überprü-... -
Seite 20: Beschreibung Von Produkt Und Zubehör
Westermann Cleanmeleon II Westermann GmbH & Co .KG Beschreibung von Produkt und Zubehör Das Westermann Cleanmeleon ll ist für den Einsatz zum Reinigen von Spaltenböden entwickelt worden. Weiterhin besteht die Möglichkeit befestigte Flächen wie z.B. Höfe, Straßen, Parkplätze, Siloplatten und Ställen zu kehren, Schnee zuschieben, Futter aufzulockern, Ställe einzustreuen. -
Seite 21: Anbaugeräte
Westermann Cleanmeleon II Westermann GmbH & Co .KG Anbaugeräte Nachfolgend aufgeführte Anbaugeräte können an den Wester- mann Cleanmeleon ll montiert werden. Hierdurch wird eine Viel- zahl an Einsatzmöglichkeiten gewährleistet. Anbaugeräte mit Standardschwinge: ASS 900 (doppelter Spaltenschieber) ASS 800 (doppelter Spaltenschieber) Anbaugeräte mit Schwinge und Anbauschuh:... -
Seite 22: Anbau Der Geräte
Westermann Cleanmeleon II Westermann GmbH & Co .KG Anbau der Geräte Das gewählte Westermann Anbaugerät ist an das vor- gesehene Cleanmeleon ll anzubauen bzw. anzukup- peln. Unfallgefahr! Das Westermann Cleanmeleon ll auf sicheren Stand prüfen und gegen Wegrollen sichern. Bei evtl. benötigten Ballastgewichten müssen diese, am Cleanmeleon ll, vorschriftsmäßig an den vorgesehenen... -
Seite 23: Anbau An Schwinge Mit Anbauschuh
Westermann Cleanmeleon II Westermann GmbH & Co .KG 3.5.2 Anbau an Schwinge mit Anbauschuh Hier ist der Anbauschuh direkt mit dem Anbaugerät verschraubt. Der Anbauschuh wird mit dem Anbaugerät in die Schwinge einge- hakt und über einen Verschlussbügel gesichert. Beispiel ASS 900:... -
Seite 24: Inbetriebnahme Des Gerätes
Westermann GmbH & Co .KG 4. Inbetriebnahme des Gerätes Alle Wartungs-, Reparatur- und Umbauarbeiten sind an dem Westermann Cleanmeleon ll nur im Stillstand und bei abgeschaltetem Motor durchzuführen. Die in der Betriebsanleitung beschriebene Vorgehensweise zum Stillsetzen der Maschine muss unbedingt eingehalten werden. -
Seite 25: Überprüfung Des Motors Vor Inbetriebnahme
Westermann Cleanmeleon II Westermann GmbH & Co .KG Überprüfung des Motors vor Inbetriebnahme Die Wartung und Pflege für den Motor ist der beigefügten Motorbe- triebsanleitung zu entnehmen. Sie beinhaltet alle nötigen War- tungsschritte wie Ölwechsel, Zündkerzenwechsel, Inspektionsin- tervalle, etc., die den Motor betreffen. -
Seite 26: Handbremse
Westermann Cleanmeleon II Westermann GmbH & Co .KG Handbremse Um zu verhindern, dass das Gerät im Ruhezustand die Position verlässt, kann zur Sicherheit die Handbremse betätigt werden. Handbremshebel Betätigen Bremse, Handbremshebel nach oben zie- hen und einhaken. Getriebefreischaltung Falls das Gerät manuell verschoben werden soll, so ist die Getrie- befreischaltung zu benutzen. -
Seite 27: Cleanmeleon Ii Starten / Stoppen
Westermann Cleanmeleon II Westermann GmbH & Co .KG Cleanmeleon II starten / stoppen Sicher stellen das die Getriebefreischaltung für den Achtung Betrieb richtig eingestellt ist! Hebel ganz hineindrücken und einrasten (Fahrbetrieb)! Hebel Getriebefreischaltung Ist der Kraftstoffhahn am Motor geöffnet? Siehe... -
Seite 28: E-Start Gxv 340 Motor (Motorstart/-Stop)
Westermann Cleanmeleon II Westermann GmbH & Co .KG 4.5.2 E-Start GXV 340 Motor (Motorstart/-stop) Kaltstart (Choke) Stand/Stopp Beim Kaltstart muss sich die hintere Mutter des Zünd- Gashebels vor dem Führungsblech befinden. schlüssel Durch Drehen des Zündschlüssels Motor starten! Nach dem Starten Hebel in Mittelstellung bringen und gewünschte Drehzahl einstellen. -
Seite 29: Transportfahrt
Sicherungsbügel einrastet. Zusätzlich noch durch einen Splint in der Lochleiste gegen ungewolltes ab- senken sichern. Bei dem Cleanmeleon II mit Hydraulischer Aushebung wird das Arbeitsgerät über ein Steuerventil per Hand angehoben. Das Anbaugerät bis zum Anschlag anheben und gegen ungewoll- tes absenken durch einen Splint in der Lochleiste sichern. -
Seite 30: Arbeitseinsatz
Wenn der Splint wieder in die Lochleiste über dem Halter einge- setzt wird, kann das Arbeitsgerät Unebenheiten im Boden nur nach oben ausgleichen (gilt nicht für das Cleanmeleon II mit Hydrauli- scher Aushebung). Wenn der Splint nicht in die Lochleiste eingesetzt wird, kann das Arbeitsgerät Unebenheiten im Boden nach oben und nach unten... -
Seite 31: Abbau Des Arbeitsgerätes
Westermann Cleanmeleon II Westermann GmbH & Co .KG Abbau des Arbeitsgerätes Nur bei Arbeitsgeräten mit Anbauschuh! Es gelten die Sicherheitsvorschriften aus Kapitel 2.5 Unfallgefahr! Das Anbaugerät auf sicheren Stand überprüfen. Das Anbaugerät auf dem Boden abstellen, Verschlussbügel ent- riegeln und Anbaugerät aus der Schwinge herausziehen. -
Seite 32: Hydraulische Bedienelemente
Westermann Cleanmeleon II Westermann GmbH & Co .KG 5. Hydraulische Bedienelemente Nadeldrosselventil Optional: Hebel rechts Hebel links Nadeldrosselventil : Zur Regulierung des Öldurchflusses der hydraulischen Aushebung. Linker Hebel: Hebel nach vorne drücken = Besen dreht rechtsrum Hebel nach hinten ziehen = Besen dreht linksrum Rechter Hebel: Hebel nach vorne drücken = Anbaugerät senken... -
Seite 33: Optionale Komponente
Westermann Cleanmeleon II Westermann GmbH & Co .KG 6. Optionale Komponente Optional kann das Cleanmeleon II mit einer größeren Ölwanne, einer größeren Hydraulikpumpe, einem Ölkühler und einem Hyd- raulikölfilter ausgerüstet werden. Große Ölwanne Peilstab Mutter max. 17 l min. 13 l Die Ölmenge wird mit einem Peilstab kontrolliert! -
Seite 34: Ölkühler/Hydraulikölfilter
Westermann Cleanmeleon II Westermann GmbH & Co .KG Ölkühler/Hydraulikölfilter Wenn das Cleanmeleon II mit der großen Hydraulikpumpe (6 l) und der großen Ölwanne (17 l) ausgerüstet ist, kann noch zusätzlich ein Ölkühler und ein Hydraulikölfilter montiert werden. Der Ölkühler wird hinter dem Sitz, auf dem Deckel des Cleanmele- on II Rahmen montiert. -
Seite 35: Wartung Und Instandhaltung
Westermann GmbH & Co .KG 7. Wartung und Instandhaltung Allgemeines Alle Wartungs-, Reparatur- und Umbauarbeiten sind an dem Westermann Cleanmeleon ll nur im Stillstand und bei abgeschaltetem Motor durchzuführen. Die in der Betriebsanleitung beschriebene Vorgehensweise zum Stillsetzen der Maschine muss unbedingt eingehalten werden. - Seite 36 Westermann Cleanmeleon II Westermann GmbH & Co .KG Benzinschlauchleitungen sind spätestens nach einer Ver- wendungszeit von vier Jahren (einschließlich Lagerzeit von max. zwei Jahren) auszutauschen Tauschen Sie beschädigte und gealterte Benzinschlauch- leitungen aus Die Austauschleitungen müssen den technischen Anforde- rungen des Herstellers entsprechen A= Gewindegröße (Festigkeitsklasse auf Schraubenkopf ersicht-...
-
Seite 37: Keilriemen Spannen
Westermann Cleanmeleon II Westermann GmbH & Co .KG Keilriemen spannen Auf beiden Seiten des Gerätes die Mut- tern von der Motorhalteplatte lösen und Mutter mit Hilfe eines Schraubendrehers über die Aussparung im Rahmen nach hinten schieben. Aussparung Der Keilriemen muss noch 0,5-1 cm eingedrückt werden können! Durch einen zu stark gespannten Keilriemen können... -
Seite 38: Störungen, Ursachen Und Behebung
Westermann Cleanmeleon II Westermann GmbH & Co .KG Störungen, Ursachen und Behebung Störung Ursache Behebung Kein Benzin im Tank Benzin tanken Zündkerze defekt Zündkerze erneuern Luftfilter verschmutzt Reinigen bzw. erneuern Fahrzeug Chokeklappe springt nicht an Fachwerkstatt schließt nicht aufsuchen ordnungsgemäß... - Seite 39 Westermann Cleanmeleon II Westermann GmbH & Co .KG Störung Ursache Behebung Hydraulikanschlüsse Anschlüsse nicht überprüfen ordnungsgemäß Zu wenig Hydrauliköl Öl nachfüllen im Öltank Steuerventil defekt Anbaugerät Fachwerkstatt dreht sich nicht aufsuchen Zu geringer Druck Fachwerkstatt bzw. Volumenstrom aufsuchen Hydraulikmotor Fachwerkstatt...
-
Seite 40: Eg- Konformitätserklärung
Westermann Cleanmeleon II Westermann GmbH & Co .KG 8. EG- Konformitätserklärung Entsprechend der EG Richtlinie 89/392/EWG Firma Westermann GmbH & Co. KG Schützenhof 23 D-49716 Meppen (Emsl.) erklärt in alleiniger Verantwortung, dass Ihr Produkt Westermann Cleanmeleon ll, auf das sich diese Erklärung bezieht, den einschlägigen grund-... -
Seite 41: Gewährleistungsrichtlinien
9. Gewährleistungsrichtlinien Die nachfolgenden Richtlinien sind ab dem 01.01.2002 für die Westermann Gewährleistungsabwicklung gültig. 1) Bei Nutzung von Westermann Produkten im Verbrauchsgüter- bereich (Privatnutzung), die über den Westermann-Fachhandel verkauft wurden, beträgt die Gewährleistungszeit ab dem Ver- kaufsdatum an den Endkunden 2 Jahre. - Seite 42 Schäden, die auf- grund von Bedienungsfehlern, nicht bestimmungsgemäßen Gebrauchs oder Benutzung von Zubehör, welches nicht von Westermann GmbH & Co. KG freigegeben ist, entstanden, können nicht als Gewährleistung anerkannt werden. Es ist sicherzustellen, dass nur original Westermann- Ersatzteile und Westermann-Zubehör verwendet werden, die...
- Seite 43 Gründen 01.01.2002 nur noch über den Westermann-Kundendienst ge- tätigt werden. Hier ist in der Zeit von Montag - Freitag zwischen 8:00-16:30 Uhr die telefonische Bestellannahme, unter Angabe der Art.-Nr., der Ser.- Nr. des betreffenden Gerätes und der Kunden-Nr.
- Seite 44 Westermann Cleanmeleon II Westermann GmbH & Co .KG 12) Die reklamierten Teile oder Maschinen sind frei ans Werk Westermann in Meppen zu schicken. Nach Anerkennung der Gewährleistung werden die Frachtkosten erstattet. 13) Der Gewährleistungsantrag ist spätestens 5 Werktage nach erfolgter Reparatur beim Westermann- Kundendienst einzu- reichen um eine schnelle Bearbeitung zu gewährleisten.
-
Seite 45: Ersatzteilliste
Westermann Cleanmeleon II Westermann GmbH & Co .KG Ersatzteilliste Westermann Cleanmeleon ll... -
Seite 46: Explosionszeichnung Hinterradlagerung
Westermann Cleanmeleon II Westermann GmbH & Co .KG 10.1 Explosionszeichnung Hinterradlagerung 10.2 Teileliste Hinterradlagerung Menge Artikel- Nr. Bezeichnung LA-00-00315 Lagerblech KT-00-00113 Druckkugellager DK-LS 200 Kettenführungsscheibe LA-00-00314 Hinterradaufhängung LA-00-00308 Hinterradaufnahme Gabel KT-00-00101 Distanzstück DIN-933-M8x60 Sechskantschraube M8x60 DIN-985-M8 Mutter M8 Selbstsichernd DIN-603-M10x25... -
Seite 47: Explosionszeichnung Gashebel
Westermann Cleanmeleon II Westermann GmbH & Co .KG 10.3 Explosionszeichnung Gashebel Honda GXV 340 nur Honda GXV 160 und B&S 10.4 Teileliste Gashebel Artikel-Nr. Bezeichnung Menge LA-00-00309 Gashebel LA-00-00310 Halterung Gashebel KT-00-00180 Distanzstück 8,4x20,0x4,0 KT-00-00402 Gewindestange M6 L=310 DIN-71751-M6x12 Gabelkopf M6x12... -
Seite 48: Explosionszeichnung Fußaushebung
Westermann Cleanmeleon II Westermann GmbH & Co .KG 10.5 Explosionszeichnung Fußaushebung 10.6 Teileliste Fußaushebung Menge Pos Artikel- Nr. Bezeichnung SB-00-00020 Pedalachse SB-00-00024 Buchse LA-00-00390 Pedale links KT-00-00167 Stellring A20 LA-00-00389 Haken Fußaushebung KT-00-00186 Radkappe 20er KT-00-00223 Zugfeder für Fußaushebung DIN-125-21,0... -
Seite 49: Explosionszeichnung Abdeckhaube
Westermann Cleanmeleon II Westermann GmbH & Co .KG 10.7 Explosionszeichnung Abdeckhaube 10.8 Teileliste Abdeckhaube Menge Artikel- Nr. Bezeichnung LA-00-00307 Motorabdeckung (RAL 3000) DIN-933-M8x20 Sechskantschraube M8x20 DIN-SZ-M8 Sperrzahnmutter M8 6923 KT-00-00419 Polstersitz mit Schienen DIN-7991-M8x20 Senkschraube M8x20 7991 DIN-7991-M8x25 Senkschraube M8x25... -
Seite 50: Explosionszeichnung Rahmen
Westermann Cleanmeleon II Westermann GmbH & Co .KG 10.9 Explosionszeichnung Rahmen... -
Seite 51: Teileliste Rahmen
Westermann Cleanmeleon II Westermann GmbH & Co .KG 10.10 Teileliste Rahmen Menge Artikel- Nr. Bezeichnung GXV 160 GXV 340 LA-00-00279 Motorblech LA-00-00276 Träger rechts LA-00-00277 Träger links LA-00-00278 Einstellhebel LA-00-00280 Deckel LA-00-00288 Auftritt links LA-00-00289 Auftritt rechts LA-00-00281 Abdeckung Lenksäule... -
Seite 52: Explosionszeichnung Rahmen
Westermann Cleanmeleon II Westermann GmbH & Co .KG 10.11 Explosionszeichnung Rahmen... -
Seite 53: Teileliste Rahmen
Westermann Cleanmeleon II Westermann GmbH & Co .KG 10.12 Teileliste Rahmen Menge Artikel- Nr. Bezeichnung DIN-125-21,0 Scheibe 21mm DIN-SZ-M8x30 Sechskantschraube 8x30 Sperrzahn DIN-603-M10x25 Flachrundschraube M10x25 DIN-SZ-M10 Sperrzahnmutter M10 6923 DIN-7976-6,3x16 Sechskant Blechschraube 6,3x16 7976 DIN-SZ-M8 Sperrzahnmutter M8 6923 DIN-933-M10x30 Sechskantschraube M10x30... -
Seite 54: Explosionszeichnung Antrieb / Lenkung
Westermann Cleanmeleon II Westermann GmbH & Co .KG 10.13 Explosionszeichnung Antrieb / Lenkung... -
Seite 55: Teileliste Antrieb / Lenkung
Westermann Cleanmeleon II Westermann GmbH & Co .KG 10.14 Teileliste Antrieb / Lenkung Menge Artikel-Nr. Bezeichnung VMBG-00-00003 BG Steuerventil MO-00-00020 Honda GXV 160 MO-00-00018 Honda GXV 340 KT-00-00106 Getriebe incl. Hydrostat KT-00-00175 Tank KT-00-00174 Tankdeckel GC300 KT-00-00183 Keilriemen 13x700 KT-00-00111... -
Seite 56: Explosionszeichnung Antrieb / Lenkung
Westermann Cleanmeleon II Westermann GmbH & Co .KG 10.15 Explosionszeichnung Antrieb / Lenkung... -
Seite 57: Teileliste Antrieb / Lenkung
Westermann Cleanmeleon II Westermann GmbH & Co .KG 10.16 Teileliste Antrieb / Lenkung Menge Artikel-Nr. Bezeichnung BG Gewindestange (Auskup- VMBG-00-00013 peln) BG Winkelgelenk Sondermo- VMBG-00-00004 dell VMBG-00-00064 BG Winkelgelenk Hydraulik BG Gewindestange Vor- VMBG-00-00015 /Rückwärts DIN-603-M10x50 Flachrundschraube M10x50 603-555 DIN-SZ-M10... -
Seite 58: Explosionszeichnung Lenkkonsole
Westermann Cleanmeleon II Westermann GmbH & Co .KG 10.17 Explosionszeichnung Lenkkonsole 10.18 Teileliste Lenkkonsole Menge Artikel- Nr. Bezeichnung LA-00-00311 Lenkkonsole DR-00-00062 Lenkwelle KT-00-00482 Gleitlager 20x25x15 weiß KT-00-00466 Kettenrad Z16 KT-00-00167 Stellring A20 DIN-914-M6x8 Gewindestift M6x8... -
Seite 59: Explosionszeichnung Lenkrad
Westermann Cleanmeleon II Westermann GmbH & Co .KG 10.19 Explosionszeichnung Lenkrad 10.20 Teileliste Lenkrad Menge Artikel- Nr. Bezeichnung KT-00-00297 Lenkrad Zylinderschraube mit DIN-912-M8x20 Innensechskant M8x20 DIN-127-A8 Federring A8 DIN-9021-8,4 Scheibe 8,4 9021... -
Seite 60: Hydraulikschaltplan
Westermann Cleanmeleon II Westermann GmbH & Co .KG 10.21 Hydraulikschaltplan 10.21.1 Cleanmeleon II ohne hydraulische Aushebung... -
Seite 61: Cleanmeleon Ii Mit Hydraulischer Aushebung
Westermann Cleanmeleon II Westermann GmbH & Co .KG 10.21.2 Cleanmeleon II mit hydraulischer Aushebung...
