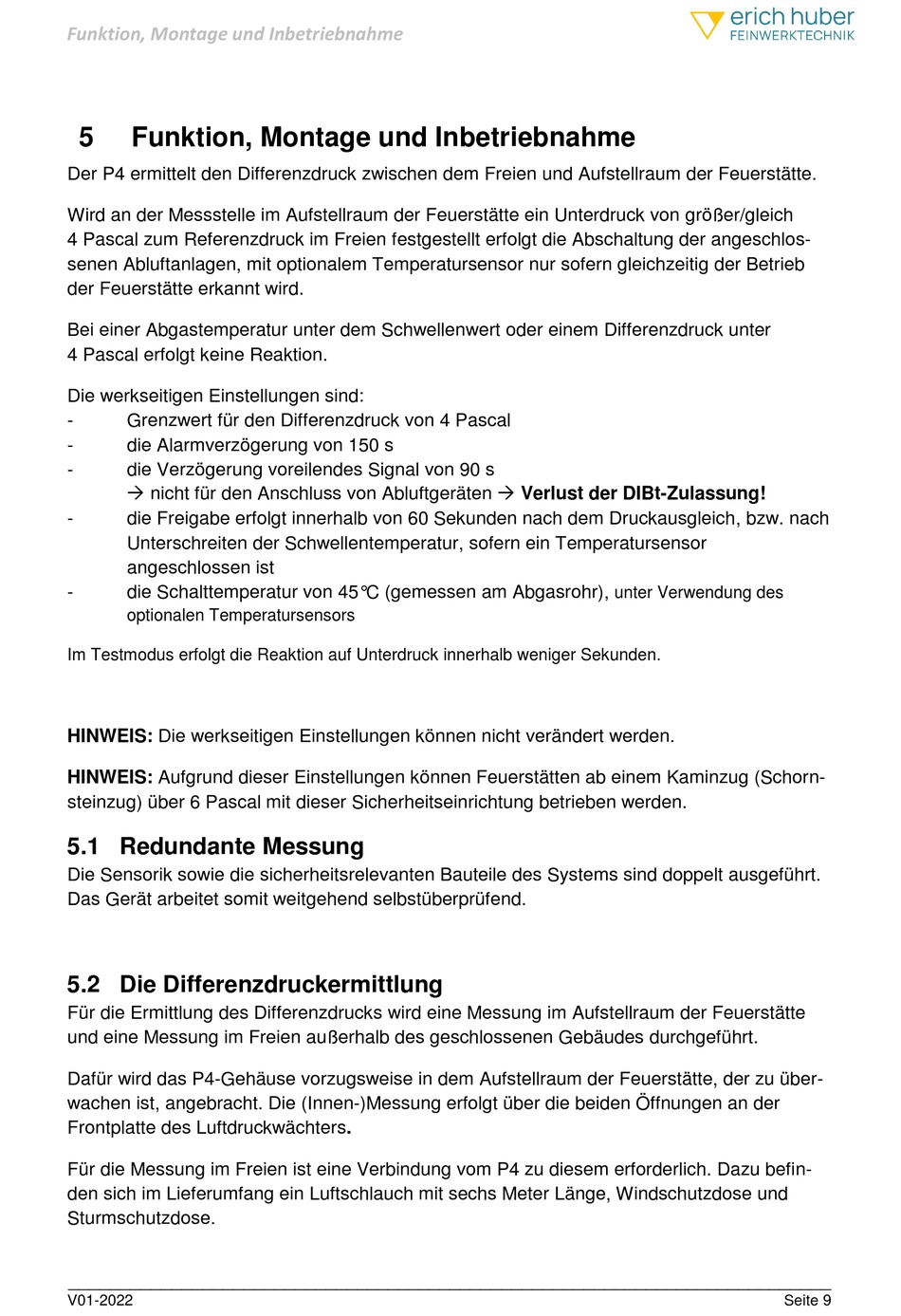

Funktion, Montage und Inbetriebnahme
Der P4 ermittelt den Differenzdruck zwischen dem Freien und Aufstellraum der Feuerstätte.
Wird an der Messstelle im Aufstellraum der Feuerstätte ein Unterdruck von größer/gleich
4 Pascal zum Referenzdruck im Freien festgestellt erfolgt die Abschaltung der angeschlos-
senen Abluftanlagen, mit optionalem Temperatursensor nur sofern gleichzeitig der Betrieb
der Feuerstätte erkannt wird.
Bei einer Abgastemperatur unter dem Schwellenwert oder einem Differenzdruck unter
4 Pascal erfolgt keine Reaktion.
Die werkseitigen Einstellungen sind:
-
Grenzwert für den Differenzdruck von 4 Pascal
-
die Alarmverzögerung von 150 s
-
die Verzögerung voreilendes Signal von 90 s
nicht für den Anschluss von Abluftgeräten Verlust der DIBt-Zulassung!
-
die Freigabe erfolgt innerhalb von 60 Sekunden nach dem Druckausgleich, bzw. nach
Unterschreiten der Schwellentemperatur, sofern ein Temperatursensor
angeschlossen ist
-
die Schalttemperatur von 45°C (gemessen am Abgasrohr),
optionalen Temperatursensors
Im Testmodus erfolgt die Reaktion auf Unterdruck innerhalb weniger Sekunden.
HINWEIS: Die werkseitigen Einstellungen können nicht verändert werden.
HINWEIS: Aufgrund dieser Einstellungen können Feuerstätten ab einem Kaminzug (Schorn-
steinzug) über 6 Pascal mit dieser Sicherheitseinrichtung betrieben werden.
5.1 Redundante Messung
Die Sensorik sowie die sicherheitsrelevanten Bauteile des Systems sind doppelt ausgeführt.
Das Gerät arbeitet somit weitgehend selbstüberprüfend.
5.2 Die Differenzdruckermittlung
Für die Ermittlung des Differenzdrucks wird eine Messung im Aufstellraum der Feuerstätte
und eine Messung im Freien außerhalb des geschlossenen Gebäudes durchgeführt.
Dafür wird das P4-Gehäuse vorzugsweise in dem Aufstellraum der Feuerstätte, der zu über-
wachen ist, angebracht. Die (Innen-)Messung erfolgt über die beiden Öffnungen an der
Frontplatte des Luftdruckwächters.
Für die Messung im Freien ist eine Verbindung vom P4 zu diesem erforderlich. Dazu befin-
den sich im Lieferumfang ein Luftschlauch mit sechs Meter Länge, Windschutzdose und
Sturmschutzdose.
