BROSA 0804 Betriebsanleitung Seite 5

BROSA Winkelgeber
...............................................................................................................................................................
...............................................................................................................................................................
...............................................................................................................................................................
...............................................................................................................................................................
...............................................................................................................................................................
Bild 2 zeigt die typischen Einbauverhältnisse:
4

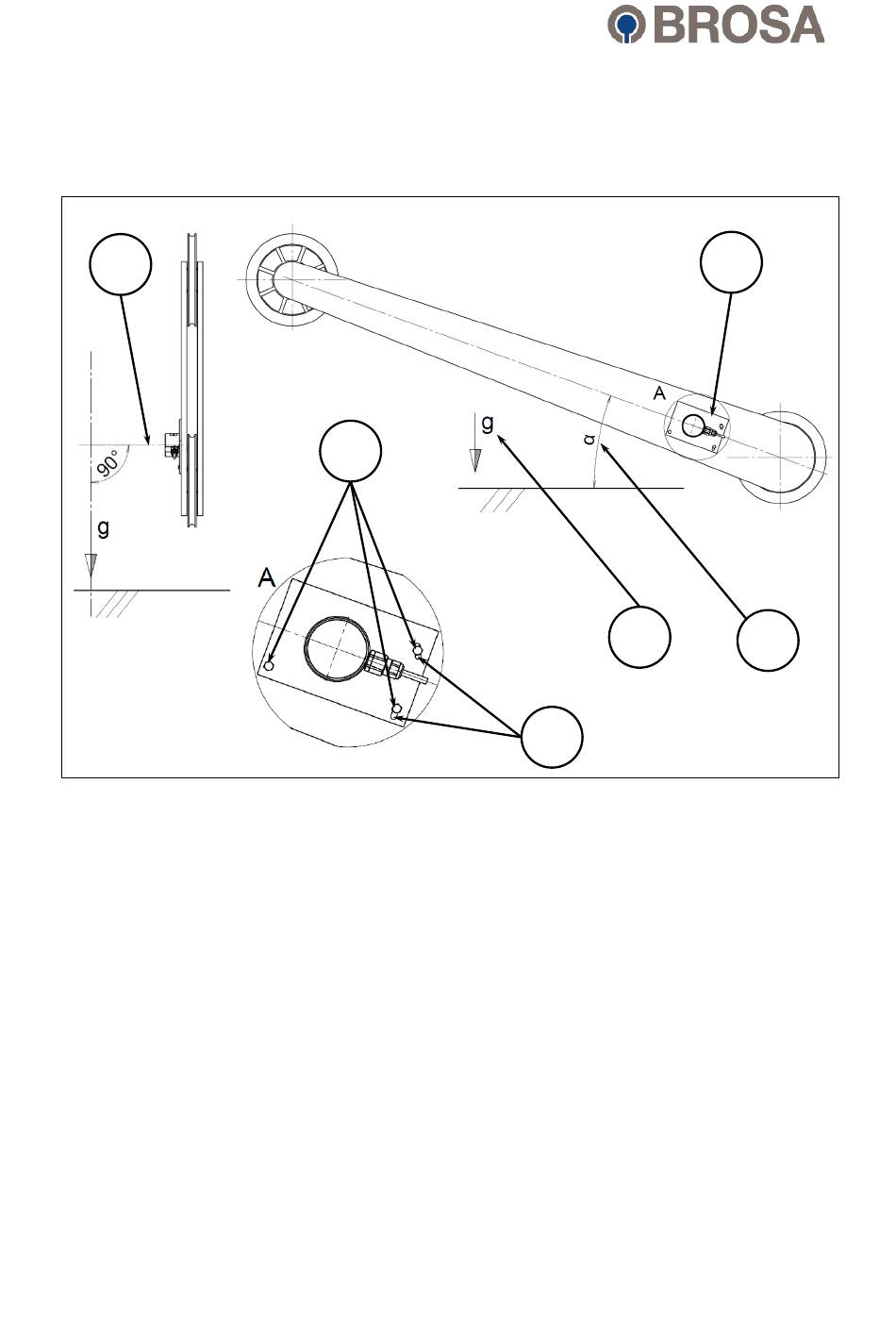

Bild 2: Einbauverhältnisse am Beispiel eines Kranauslegers
Der Winkelgeber (1) wird an den entsprechend gestalteten Aufnahmen (2) üblicherweise
mithilfe von Verbindungselementen (3) am Einbauort befestigt. Die Normale der Mess -
ebene (4) steht hierbei senkrecht zur Erdbeschleunigung (5). Die Messelektronik erfasst
die Winkellage (6) des Winkelgebers in der Messebene und gibt sie als elektrisches
Signal aus.
Ausführungen mit zwei Messsystemen, entweder mit Ausgangssignalen auf separaten
Steckern/Kabeln oder in einem Stecker/Kabel zusammengefasst, sind optional lieferbar.
Weitere Informationen sind den Technischen Datenblättern zu entnehmen, welche
kostenlos von BROSA bezogen werden können.
............................................................................................................................................................
............................................................................................................................................................
© 2022 BROSA GmbH, Tettnang, Germany
............................................................................................................................................................
............................................................................................................................................................
............................................................................................................................................................
3
5 / 11
5
2
1
6
Original Dokument
