2 Beschreibung der BROSA Winkelgeber

2.1 Aufbau und Funktionsweise

Die BROSA Winkelgeber der Typen 0804 und 0813 dienen der Erfassung eines Winkels

in Relation zur Richtung der Erdbeschleunigung in oder an Maschinen und Geräten aller

Art. Diese Relation wird durch die Definition des Messbereichs in Form der Festlegung

des Nullpunkts angegeben und kann individuell gewählt werden.

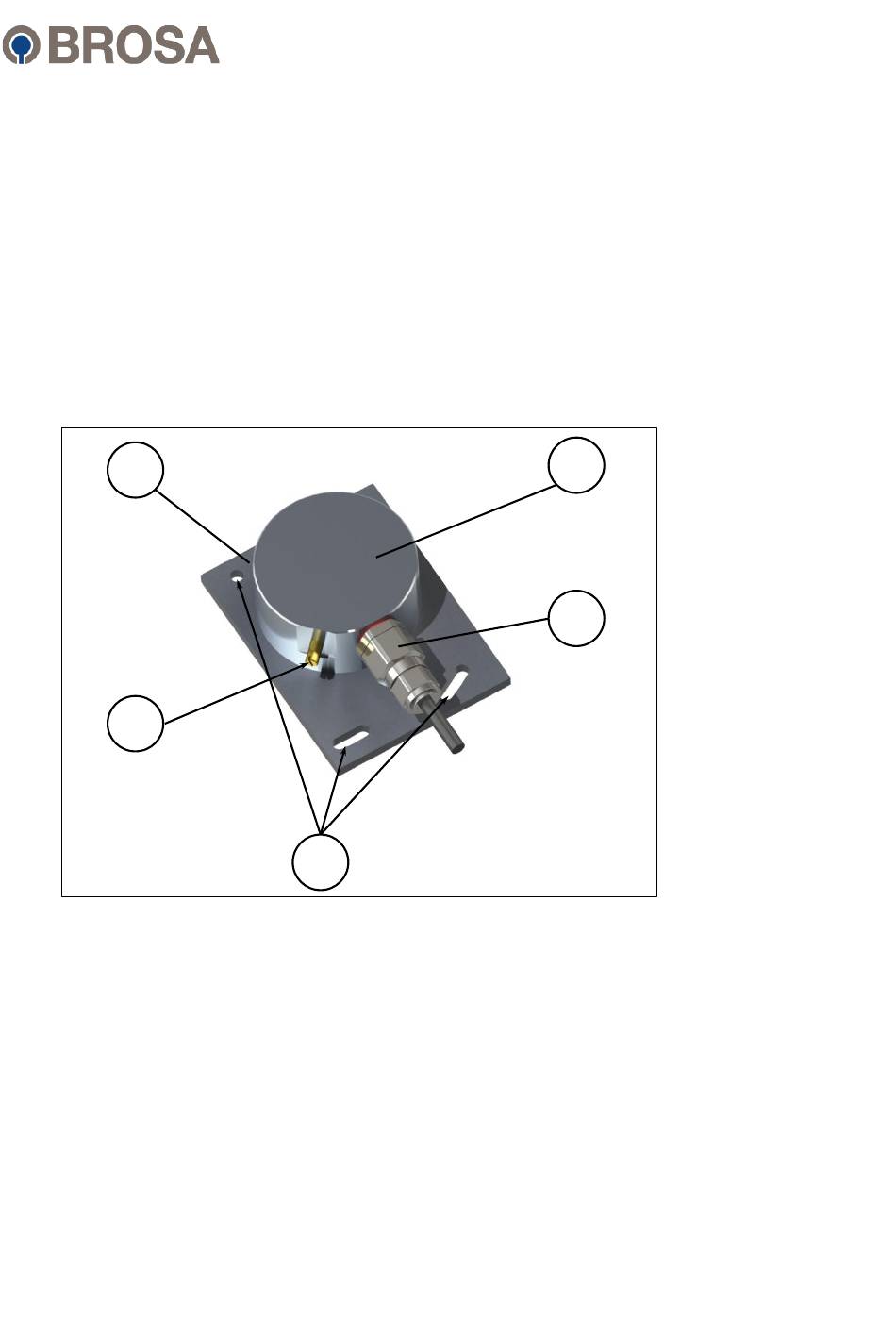

Bild 1 zeigt den typischen Aufbau:

Bild 1: Winkelgeber

Der Winkelgeber besteht aus einer Grundplatte (1), welche Merkmale zur Befestigung am

Einbauort (1a) aufweist. Sie trägt ein Gehäuse (2), an dem die für den elektrischen An-

schluss notwendigen Elemente (Stecker bzw. Kabel, 3) angebracht sind und we lches die

Messelektronik enthält. Am Winkelgeber Ex d Typ 0813 ist stets ein Gewindestift (4) zum

elektrischen Potentialausgleich angebracht. Grundplatte und Gehäuse sind standard-

mäßig aus einer Aluminiumlegierung, optional aus nichtrostendem Edelstahl gefertigt.

............................................................................................................................................................
