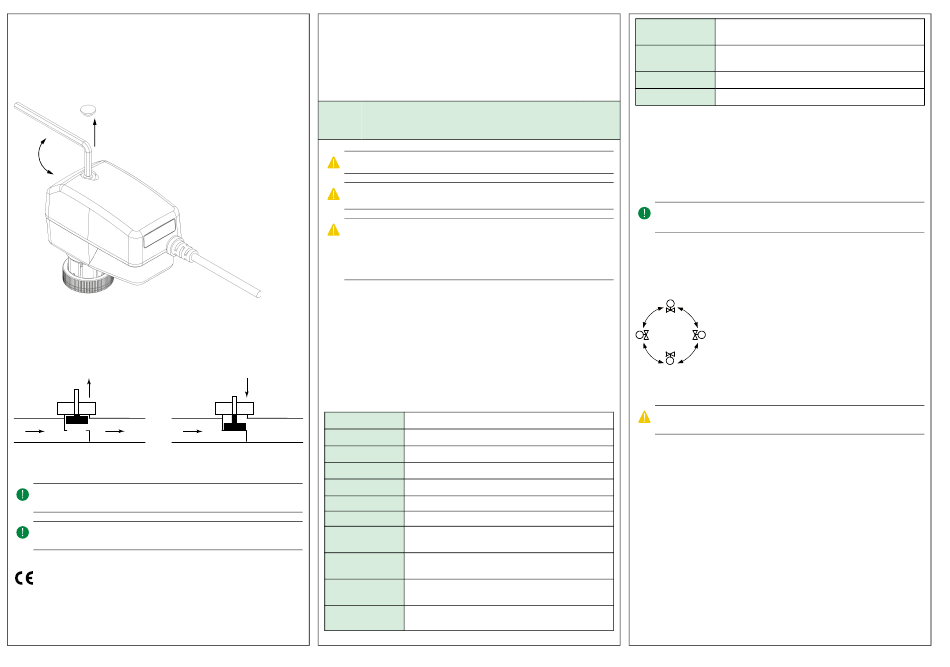

Manual override
To set the actuator to manual override, follow these steps:
1. Remove the manual override rubber seal with a screwdriver to have
access to the Allen key hole.
2. Use the 4 mm Allen key to turn the screw.
1
2
– Turn the Allen key clockwise to extend the actuator stem. This
closes the valve if the valve itself is closing when valve stem is
pushed into the valve.
– Turn the Allen key counterclockwise to retract the stem. This opens
the valve if the valve itself is closing when valve stem is pushed into
the valve.
Figure 3 Left: Valve is open when the valve stem is extended. Right: Valve is closed
when the valve stem is pushed into the valve.
N N o o t t e e ! ! If the valve opens when the valve stem is pushed in, the function is
the opposite.
N N o o t t e e ! ! When the manual override rubber seal is open, IP54 rating no lon-
ger applies.
This product carries the CE-mark. More information is available at
www.regincontrols.com.
Contact
AB Regin, Box 116, 428 22 Kållered, Sweden
Tel: +46 31 720 02 00, Fax: +46 31 720 02 50
www.regincontrols.com, info@regincontrols.com
SE INSTRUKTION
RVAZ2-24
O O b b s s e e r r v v e e r r a a ! ! Läs och förstå instruktionen innan du använder produkten.
O O b b s s e e r r v v e e r r a a ! ! Se till att installationen uppfyller lokala
säkerhetsbestämmelser.
O O b b s s e e r r v v e e r r a a ! ! Innan installation eller underhåll måste matningsspänningen
först kopplas från. Installation eller underhåll av denna enhet ska endast ut-
föras av kvalificerad personal. Tillverkaren är inte ansvarig för eventuella
skador som orsakas av felaktig installation och/eller inaktivering eller bort-
tagning av säkerhetsanordningar.
Funktion
RVAZ2-24 är ett elektromekaniskt ställdon, som används i applikationer
som värme, kylning, ventilation, fläktkonvektorer, fan-coils och
radiatorer. Ställdonet är väldigt mångsidigt och lämpligt för ett stort
utbud av ventiler.
Tekniska data
Matningsspänning 24 V AC/DC ±15 %
Styrsignal 2- eller 3-punkt, 3-tråd
Strömförbrukning 2 W / 6 VA
Motorström 1,6 A
Slaglängd 1-8,5 mm
Drifttid 5.5 s / mm
Kraft 200 N
Visuell Lysdiod
lägesindikering
Status- och diagno- Lysdiod
stikindikering
Manuell Med 4 mm insexnyckel
manövrering
Omgivningstempe- 0...50 °C
ratur
RVAZ2-24
Omgivande 95 % RH, icke-kondenserande
luftfuktighet
Dimensioner (B x H 50 x 88 x 93 mm
x D)
Skyddsklass IP54
Kabellängd 1,5 m (halogenfri)

Installation

Uppstartssekvens
Under drift kommer ställdonet att justeras själv beroende på ventilens
slaglängd.
N N o o t t e e r r a a ! ! Är ingen ventil installerad kommer ställdonet inte att fungera
ordentligt.
Montering
Det är tillåtet att installera ställdonet upp och ner, liksom den vanliga
horisontella och vertikala installationen.
Sätt ihop ställdonet med ventilen med hjälp av anslutningsmuttern.
Manuell kraft är tillräckligt.
O O b b s s e e r r v v e e r r a a ! ! Använd inga verktyg, då dessa kan skada ställdonsfästet. Se till
att ställdonsaxeln är helt indragen innan montering på ventilen.
Ventiler från andra märken
Se ventilkrav i nedan bild, vid användning av ventiler från andra märken
än Regin.
