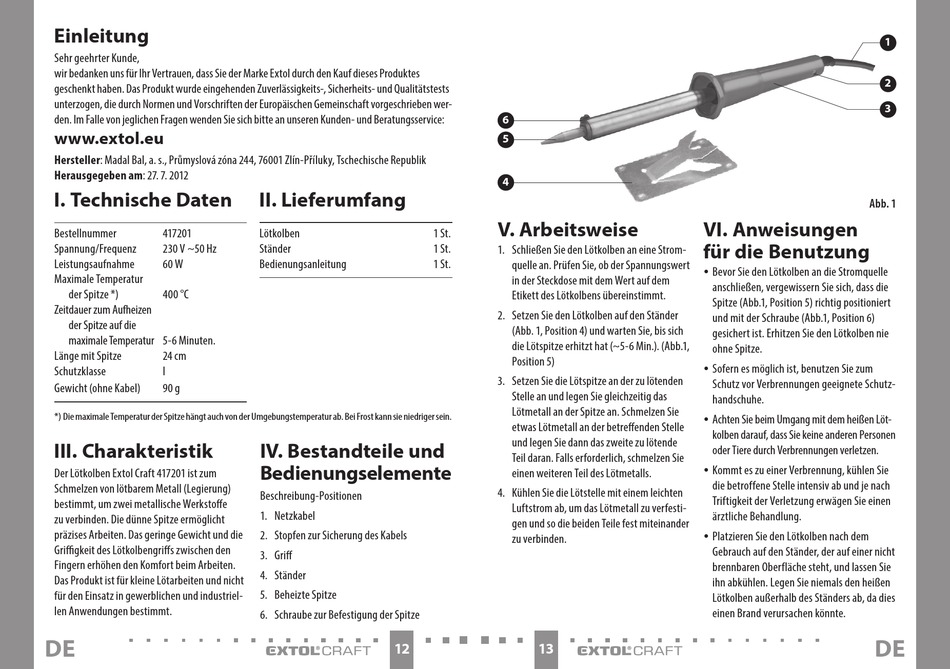

Extol Craft 417201 Bersetzung Der Ursprünglichen Bedienungsanleitung Seite 7

Einleitung
Sehr geehrter Kunde,
wir bedanken uns für Ihr Vertrauen, dass Sie der Marke Extol durch den Kauf dieses Produktes
geschenkt haben. Das Produkt wurde eingehenden Zuverlässigkeits-, Sicherheits- und Qualitätstests
unterzogen, die durch Normen und Vorschriften der Europäischen Gemeinschaft vorgeschrieben wer-
den. Im Falle von jeglichen Fragen wenden Sie sich bitte an unseren Kunden- und Beratungsservice:
www.extol.eu
Hersteller: Madal Bal, a. s., Průmyslová zóna 244, 76001 Zlín-Příluky, Tschechische Republik
Herausgegeben am: 27. 7. 2012
I. Technische Daten
Bestellnummer 417201
Spannung/Frequenz 230 V ~50 Hz
Leistungsaufnahme 60 W
Maximale Temperatur
der Spitze *) 400 °C
Zeitdauer zum Aufheizen
der Spitze auf die
maximale Temperatur 5-6 Minuten.
Länge mit Spitze 24 cm
Schutzklasse I
Gewicht (ohne Kabel) 90 g
*) Die maximale Temperatur der Spitze hängt auch von der Umgebungstemperatur ab. Bei Frost kann sie niedriger sein.
III. Charakteristik
Der Lötkolben Extol Craft 417201 ist zum
Schmelzen von lötbarem Metall (Legierung)
bestimmt, um zwei metallische Werkstoffe
zu verbinden. Die dünne Spitze ermöglicht
präzises Arbeiten. Das geringe Gewicht und die
Griffigkeit des Lötkolbengriffs zwischen den
Fingern erhöhen den Komfort beim Arbeiten.
Das Produkt ist für kleine Lötarbeiten und nicht
für den Einsatz in gewerblichen und industriel-
len Anwendungen bestimmt.
DE
II. Lieferumfang
Lötkolben 1 St.
Ständer 1 St.
Bedienungsanleitung 1 St.
IV. Bestandteile und
Bedienungselemente
Beschreibung-Positionen
1. Netzkabel
2. Stopfen zur Sicherung des Kabels
3. Griff
4. Ständer
5. Beheizte Spitze
6. Schraube zur Befestigung der Spitze
12
6
5
4
V. Arbeitsweise
1. Schließen Sie den Lötkolben an eine Strom-
quelle an. Prüfen Sie, ob der Spannungswert
in der Steckdose mit dem Wert auf dem
Etikett des Lötkolbens übereinstimmt.
2. Setzen Sie den Lötkolben auf den Ständer
(Abb. 1, Position 4) und warten Sie, bis sich
die Lötspitze erhitzt hat (~5-6 Min.). (Abb.1,
Position 5)
3. Setzen Sie die Lötspitze an der zu lötenden
Stelle an und legen Sie gleichzeitig das
Lötmetall an der Spitze an. Schmelzen Sie
etwas Lötmetall an der betreffenden Stelle
und legen Sie dann das zweite zu lötende
Teil daran. Falls erforderlich, schmelzen Sie
einen weiteren Teil des Lötmetalls.
4. Kühlen Sie die Lötstelle mit einem leichten
Luftstrom ab, um das Lötmetall zu verfesti-
gen und so die beiden Teile fest miteinander
zu verbinden.
13
Abb. 1
VI. Anweisungen
für die Benutzung
y Bevor Sie den Lötkolben an die Stromquelle
anschließen, vergewissern Sie sich, dass die
Spitze (Abb.1, Position 5) richtig positioniert
und mit der Schraube (Abb.1, Position 6)
gesichert ist. Erhitzen Sie den Lötkolben nie
ohne Spitze.
y Sofern es möglich ist, benutzen Sie zum
Schutz vor Verbrennungen geeignete Schutz-
handschuhe.
y Achten Sie beim Umgang mit dem heißen Löt-
kolben darauf, dass Sie keine anderen Personen
oder Tiere durch Verbrennungen verletzen.
y Kommt es zu einer Verbrennung, kühlen Sie
die betroffene Stelle intensiv ab und je nach
Triftigkeit der Verletzung erwägen Sie einen
ärztliche Behandlung.
y Platzieren Sie den Lötkolben nach dem
Gebrauch auf den Ständer, der auf einer nicht
brennbaren Oberfläche steht, und lassen Sie
ihn abkühlen. Legen Sie niemals den heißen
Lötkolben außerhalb des Ständers ab, da dies
einen Brand verursachen könnte.
DE
1
2
3
