Bevezetés
Tisztelt Vásárló!
Köszönjük bizalmát, amelyet az elektromos láncfűrész megvásárlásával
az Extol márka iránt tanúsított.
A termék tulajdonságait az Európai Unióban érvényes szabványok és előírások
szerinti alapos megbízhatósági, biztonsági és minőségi vizsgálatokban ellenőriztük.
Amennyiben a termékkel kapcsolatban bármilyen kérdése lenne, kérjük,
lépjen kapcsolatba vevőszolgálati és tanácsadói központunkkal:
www.extol.hu Fax: (1) 297-1270 Tel: (1) 297-1277
Gyártó: Madal Bal a. s., Průmyslová zóna Příluky 244, 760 01 Zlin Cseh Köztársaság
Forgalmazó: Madal Bal Kft., 1173 Budapest, Régivám köz 2. (Magyarország)
A kiadás dátuma: 27.7. 2012
I. Műszaki adatok
Megrendelésszám: 417201
Tápfeszültség / frekvencia: 230 V ~ 50 Hz
Teljesítményfelvétel: 60 W
A forrasztóhegy maximális
hőmérséklete: *) 400°C
A forrasztóhegy maximális
hőmérsékletre való
felmelegedésének ideje: 5-6 perc
Hosszúság: 240 mm
Érintésvédelmi osztály: I
Tömeg: 90 g
*) A forrasztóhegy maximális hőmérséklete a környezeti hőmérséklettől is függ. Alacsony környe-
zeti hőmérséklet esetén a maximális hőmérséklet kisebb is lehet.
HU
II. A csomagolás tartalma
Forrasztópáka 1 db
Tartó 1 db
Használati utasítás 1 db
8
6
5
4
III. A termék jellemzői
Az Extol Craft 417201 forrasztópáka két fém
kötésére szolgáló forraszanyag (ötvözet) me-
golvasztására szolgál. A vékony forrasztóhegy
pontos munkavégzést tesz lehetővé. A kis
tömeg, valamint a forrasztópáka ujjak közötti
tartásának lehetősége növeli a munkavégzés
kényelmét. Az Extol Craft 417201 forrasztó-
páka kisméretű tárgyak forrasztására
szolgál. A forrasztópáka hobby jellegű / háztáji
felhasználásra készült.
IV. Részegységek és
működtető elemek

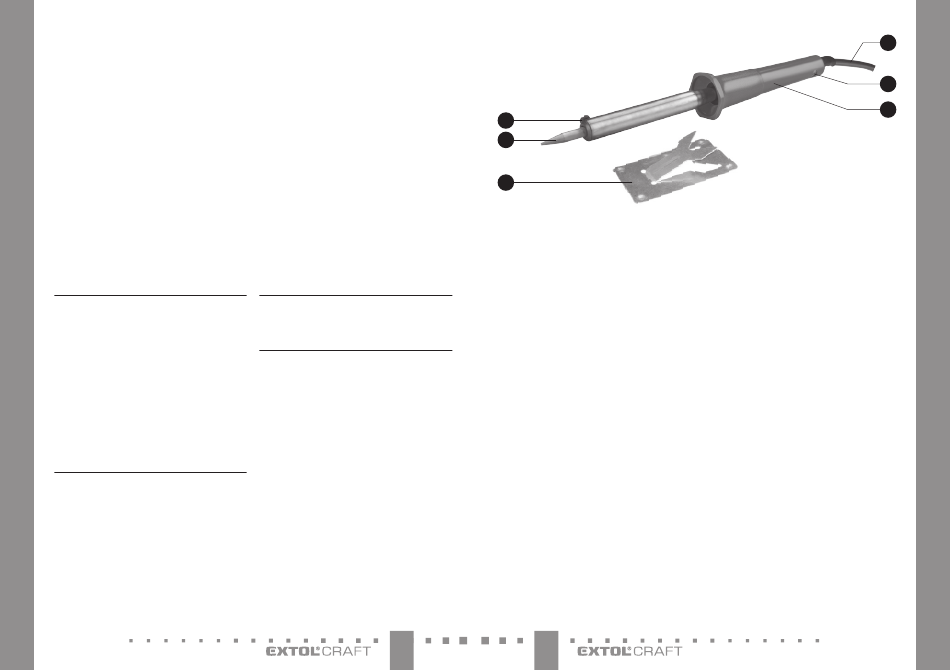

A forrasztópáka részei:
1. Csatlakozókábel
2. Kábelbiztosító
3. Markolat
4. Tartó
5. Felmelegített forrasztóhegy
6. A forrasztóhegy biztosítócsavarja
9
1. ábra
V. Munkavégzés
a forrasztópákával
1. Csatlakoztassa a forrasztópákát az elektromos
áramforráshoz. Ellenőrizze, hogy a hálózati
feszültség értéke megfelel-e a forrasztópáka
adattábláján feltüntetett feszültségértéknek.
2. Tegye fel a forrasztópákát a tartóra (1. ábra,
4. pozíció), és várjon, amíg a forrasztóhegy (1.
ábra, 5. pozíció) felmelegszik (kb. 5-6 perc).
3. A forrasztóhegyet tegye ahhoz a ponthoz,
ahol a kötést létre kívánja hozni, egyi-
dejűleg érintse hozzá a forrasztóhegyhez
a forraszanyagot. Az adott helyre olvasszon
rá egy kevés forraszanyagot, egyúttal
nyomja bele a másik összekötendő részt.
Szükség esetén olvasszon meg még egy
kevés forraszanyagot.
4. A forrasztási helyet hűtse enyhe levegőá-
rammal, hogy a forraszanyag megszilár-
duljon, és a két rész között a szilárd kötés lé-
trejöjjön. A forrasztás befejezését követően
válassza le a forrasztópáka csatlakozóját
az elektromos hálózatról, majd helyezze
a forrasztópákát a tartóra, amíg kihűl.
HU
1
2
3
