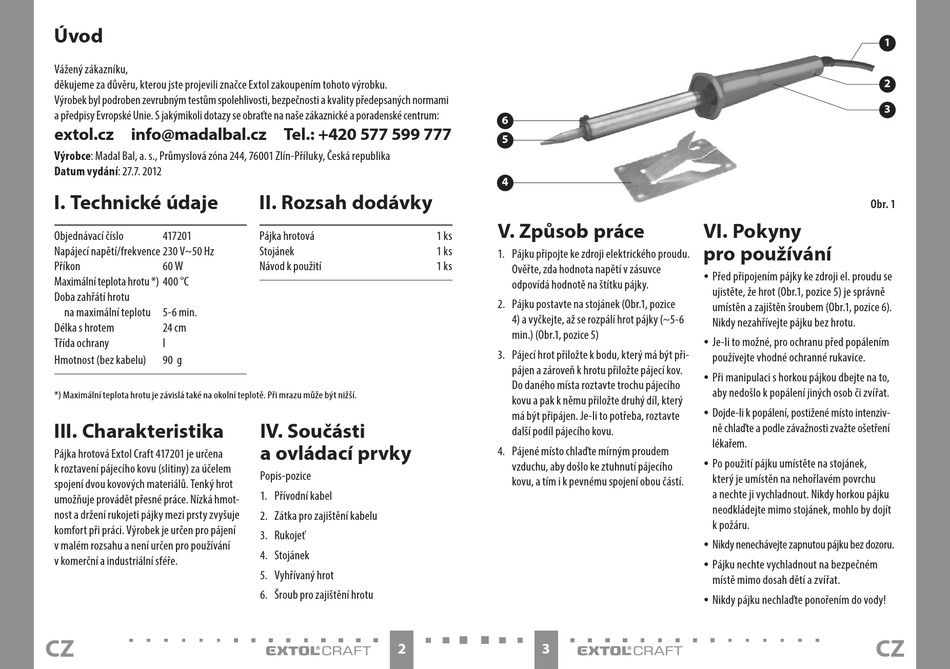

Úvod
Vážený zákazníku,
děkujeme za důvěru, kterou jste projevili značce Extol zakoupením tohoto výrobku.
Výrobek byl podroben zevrubným testům spolehlivosti, bezpečnosti a kvality předepsaných normami
a předpisy Evropské Unie. S jakýmikoli dotazy se obraťte na naše zákaznické a poradenské centrum:
extol.cz info@madalbal.cz Tel.: +420 577 599 777
Výrobce: Madal Bal, a. s., Průmyslová zóna 244, 76001 Zlín-Příluky, Česká republika
Datum vydání: 27.7. 2012
I. Technické údaje
Objednávací číslo
417201
Napájecí napětí/frekvence 230 V~50 Hz
Příkon
60 W
Maximální teplota hrotu *) 400 °C
Doba zahřátí hrotu
na maximální teplotu 5-6 min.
Délka s hrotem
24 cm
Třída ochrany
I
Hmotnost (bez kabelu)
90 g
*) Maximální teplota hrotu je závislá také na okolní teplotě. Při mrazu může být nižší.
III. Charakteristika
Pájka hrotová Extol Craft 417201 je určena
k roztavení pájecího kovu (slitiny) za účelem
spojení dvou kovových materiálů. Tenký hrot
umožňuje provádět přesné práce. Nízká hmot-
nost a držení rukojeti pájky mezi prsty zvyšuje
komfort při práci. Výrobek je určen pro pájení
v malém rozsahu a není určen pro používání
v komerční a industriální sféře.
CZ
II. Rozsah dodávky
Pájka hrotová
1 ks
Stojánek
1 ks
Návod k použití
1 ks
IV. Součásti
a ovládací prvky
Popis-pozice
1. Přívodní kabel
2. Zátka pro zajištění kabelu
3. Rukojeť
4. Stojánek
5. Vyhřívaný hrot
6. Šroub pro zajištění hrotu
2
6
5
4
V. Způsob práce
1. Pájku připojte ke zdroji elektrického proudu.
Ověřte, zda hodnota napětí v zásuvce
odpovídá hodnotě na štítku pájky.
2. Pájku postavte na stojánek (Obr.1, pozice
4) a vyčkejte, až se rozpálí hrot pájky (~5-6
min.) (Obr.1, pozice 5)
3. Pájecí hrot přiložte k bodu, který má být při-
pájen a zároveň k hrotu přiložte pájecí kov.
Do daného místa roztavte trochu pájecího
kovu a pak k němu přiložte druhý díl, který
má být připájen. Je-li to potřeba, roztavte
další podíl pájecího kovu.
4. Pájené místo chlaďte mírným proudem
vzduchu, aby došlo ke ztuhnutí pájecího
kovu, a tím i k pevnému spojení obou částí.
3
Obr. 1
VI. Pokyny
pro používání
y Před připojením pájky ke zdroji el. proudu se
ujistěte, že hrot (Obr.1, pozice 5) je správně
umístěn a zajištěn šroubem (Obr.1, pozice 6).
Nikdy nezahřívejte pájku bez hrotu.
y Je-li to možné, pro ochranu před popálením
používejte vhodné ochranné rukavice.
y Při manipulaci s horkou pájkou dbejte na to,
aby nedošlo k popálení jiných osob či zvířat.
y Dojde-li k popálení, postižené místo intenziv-
ně chlaďte a podle závažnosti zvažte ošetření
lékařem.
y Po použití pájku umístěte na stojánek,
který je umístěn na nehořlavém povrchu
a nechte ji vychladnout. Nikdy horkou pájku
neodkládejte mimo stojánek, mohlo by dojít
k požáru.
y Nikdy nenechávejte zapnutou pájku bez dozoru.
y Pájku nechte vychladnout na bezpečném
místě mimo dosah dětí a zvířat.
y Nikdy pájku nechlaďte ponořením do vody!
CZ
1
2
3
