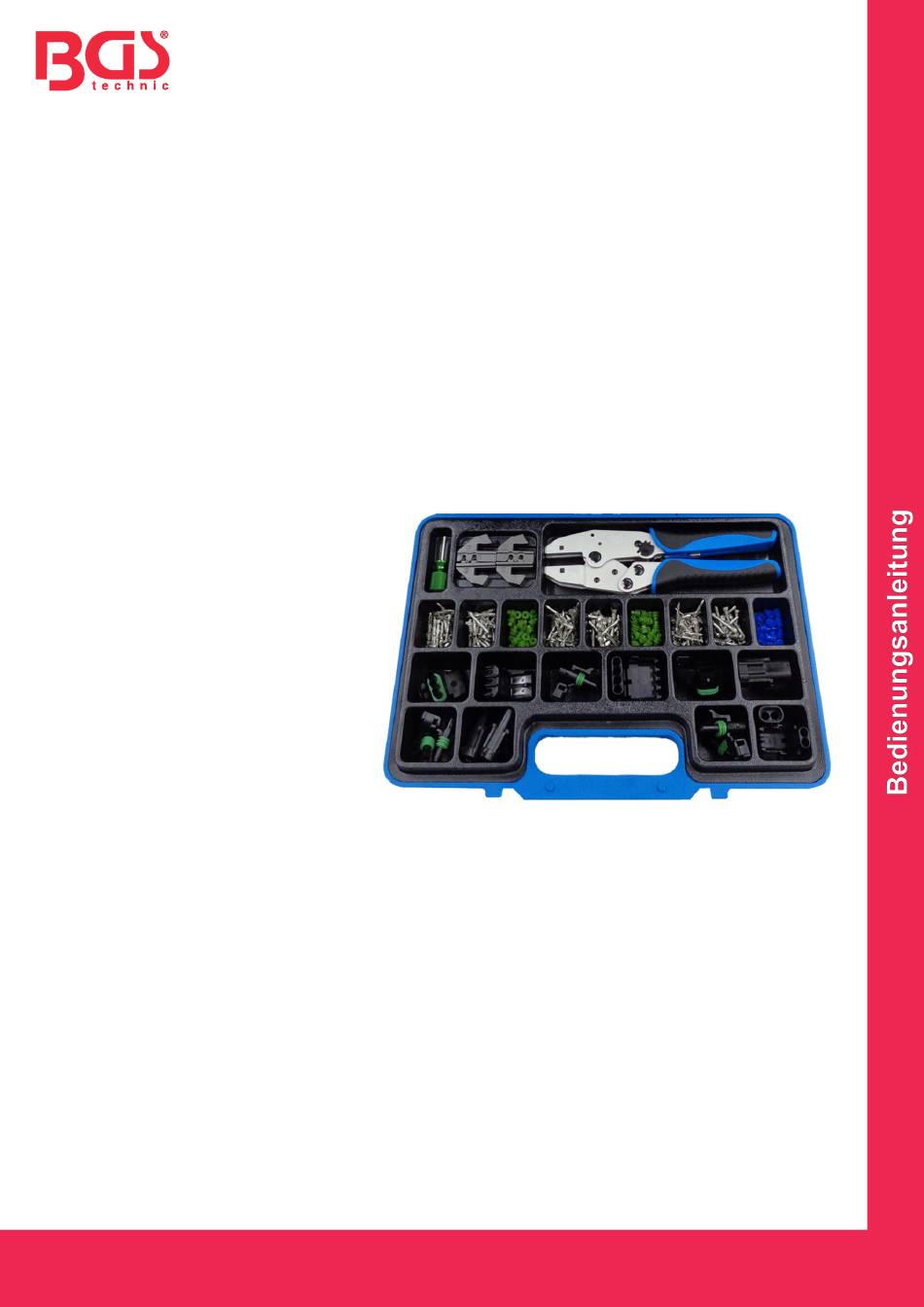

mit wasserdichten Steckverbindern, 220-tlg.
INHALT
Schnellwechsel-Ratschen-Crimpzange
Backenpaar (H6) für Kabelgrößen: DIN 0.35 / 0.5-0.8 mm² (AWG 22 / 20-18)
Backenpaar (H7) für Kabelgrößen: DIN 1.0-2.0 / 3.0 mm² (AWG 16-14 / 12)
Lösewerkzeug für Steckkontakte
Beinhaltet folgende Bauteile für wasserdichte Delphi® Steckverbinder:
25x 1,4 mm Kabeldichtung für Draht-Ø 1,4 - 1,9 mm
30x 2,5 mm Kabeldichtung für Draht-Ø 2,5 - 3,4 mm.
25x 2,8 mm Kabeldichtung für Draht-Ø 2,9 bis 3,8 mm
20x 0,50 - 0,85 mm² Steckkontakt (männlich)
20x 0,50 - 0,85 mm² Steckkontakt (weiblich)
20x 1,25 - 2,0 mm² Steckkontakt (männlich)
20x 1,25 - 2,0 mm² Steckkontakt (weiblich)
20x 3 mm² Steckkontakt (männlich)
20x 3 mm² Steckkontakt (weiblich)
3x 1-poliges Gehäuse
für Steckkontakte (männlich)
3x 1-poliges Gehäuse
für Steckkontakte (weiblich)
2x 2-poliges Gehäuse
für Steckkontakte (männlich)
2x 2-poliges Gehäuse
für Steckkontakte (weiblich)
1x 3-poliges Gehäuse (einreihig)
für Steckkontakte (männlich)
1x 3-poliges Gehäuse (einreihig)
für Steckkontakte (weiblich)
1x 4-poliges Gehäuse (einreihig)
für Steckkontakte (männlich)
1x 4-poliges Gehäuse (einreihig)
für Steckkontakte (weiblich)
1x 4-poliges Gehäuse (zweireihig)
für Steckkontakte (männlich)
1x 4-poliges Gehäuse (zweireihig)
für Steckkontakte (weiblich)
ALLGEMEINE INFORMATIONEN
Dieser Werkzeugsatz dient zum Crimpen von Steckkontakten in wasserdichten Delphi®
Steckverbindern.
WICHTIGE HINWEISE
Verwenden Sie die Crimpzange nicht, wenn Teile der Crimpzange beschädigt sind oder fehlen.
•
Lassen Sie keine Kinder mit Werkzeugsatz oder mit Teilen aus dem Werkzeugsatz spielen.
•
Achten Sie vor der Steckkontakt-Montage in das Steckkontakt-Gehäuse darauf, dass:
•
die Steckkontakte ordentlich gecrimpt sind.
•
das Kabel eine gute elektrische Verbindung zum Steckkontakt hat.
•
die Abdichtung korrekt sitzt.
•
Verwenden Sie den Werkzeugsatz nur für Anwendungen, für die dieser Satz konzipiert ist.
•
BGS technic KG
Bandwirkerstr. 3
42929 Wermelskirchen
Crimpzangen-Satz
Tel.: 02196 720480
Fax.: 02196 7204820
mail@bgs-technic.de
Art. 9097
www.bgstechnic.com
© BGS technic KG, Vervielfältigung und Weiterverwendung verboten
