BGS technic 9010 Bedienungsanleitung
Motor-einstellwerkzeug-satz für ford / fiat / citroen / jaguar / peugeot / land rover
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
Ford / Fiat / Citroen / Jaguar / Peugeot / Land Rover

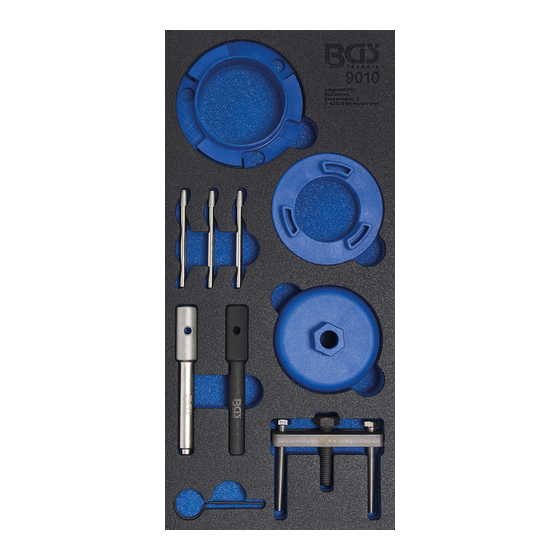

WERKZEUGE

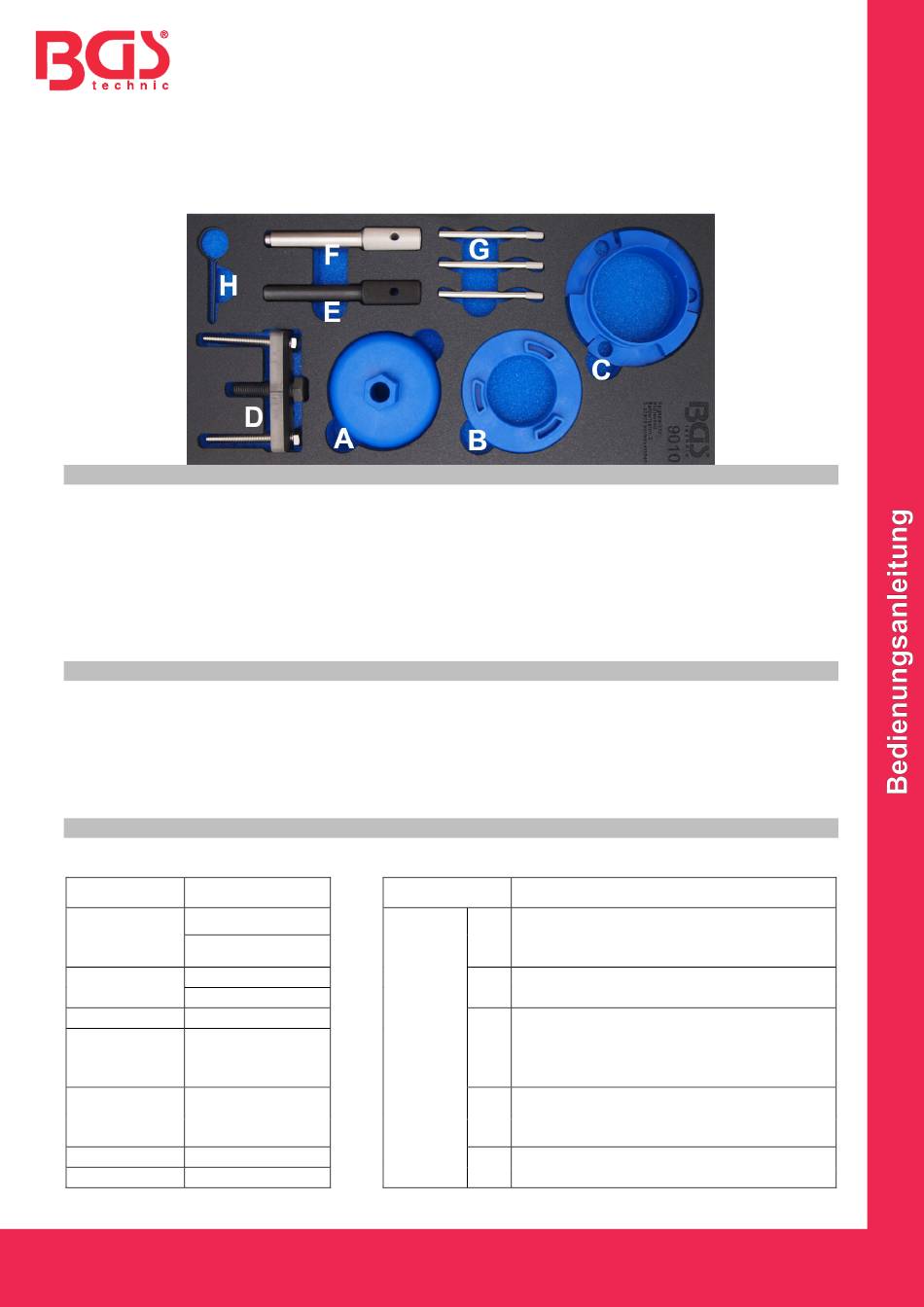

A Motorabdeckungs-Justierwerkzeug, zu verwenden wie OEM 303-682
B Werkzeug für Motorabdeckung- / Kurbelwellen-Abdichtung, zu verwenden wie OEM 303-679A
C Hochdruckpumpenrad-Haltewerkzeug, zu verwenden wie OEM 303-1151
D Hochdruckpumpen-Demontagewerkzeug, zu verwenden wie OEM 303-249
E Schwungrad-Arretierbolzen (schwarz), zu verwenden wie OEM 303-675
F Schwungrad-Arretierbolzen (silbern), zu verwenden wie OEM 303-698
G Arretierstift-Satz, 3-tlg. (6 mm)
H Spannelement-Arretierstift (2 mm)
ACHTUNG
Lesen Sie die Bedienungsanleitung und die enthaltenen Sicherheitshinweise aufmerksam durch,
bevor Sie das Produkt verwenden. Benutzen Sie das Produkt korrekt, mit Vorsicht und nur dem
Verwendungszweck entsprechend. Nichtbeachtung der Sicherheitshinweise kann zu Schäden,
Verletzungen und Erlöschen der Gewährleistung führen. Bewahren Sie diese Anleitungen für
späteres Nachlesen an einem sicheren und trockenen Ort auf. Legen Sie die Bedienungsanleitung
bei, wenn Sie das Produkt an Dritte weitergeben.
VERWENDUNGSZWECK
Dieser Motor-Einstellwerkzeug-Satz dient zum Einstellen und Kontrollieren der Motorsteuerzeiten an
folgenden Fahrzeugen mit genannten Motoren.
Hersteller
Ford
Citroen
Fiat
Jaguar
Land Rover
Peugeot
LDV
BGS technic KG
Bandwirkerstr. 3
42929 Wermelskirchen
Motor-Einstellwerkzeug-Satz für
Modell
Mondeo (00-07)
Transit (00-11)
Relay (06-11)
Jumper III
Ducato (06-11)
X-Type (01-10)
Defender (07-11)
Boxer III (06-11)
Convoy (02-06)
Tel.: 02196 720480
Fax.: 02196 7204820
mail@bgs-technic.de
Motor
ABFA, D3FA, D5BA, D6BA, F3FA, FIFA,
2.0
FMBA, HJBA, HJBB, HJBC, HJBE,
(kettengetriebene Hochdruckpumpe)
2.2
QJBA (BG), QJBB, QJBC, QJBD
Duratorq-
(durch Nockenwellen angetriebene
Puma-
2.2
Diesel-
4HM, 4HU, 4HV, P8FA, P22DTE,
Motor
244DT, DOFA, D2FA, D2FB, D4FA,
2.4
F4FA, F XFA, H9FA, H9FB, HE FA,
HFFA, JXFA, PHFA, ZSD 424
3.2
© BGS technic KG, Vervielfältigung und Weiterverwendung verboten
Art. 9010
Motorkennbuchstaben
N7BA, N7BB
Hochdruckpumpe)
QVFA, QWFA
SAFA
(nur Motorsteuerung)
www.bgstechnic.com
Inhaltsverzeichnis
Verwandte Anleitungen für BGS technic 9010
Inhaltszusammenfassung für BGS technic 9010
- Seite 1 F4FA, F XFA, H9FA, H9FB, HE FA, HFFA, JXFA, PHFA, ZSD 424 Peugeot Boxer III (06-11) SAFA (nur Motorsteuerung) Convoy (02-06) BGS technic KG Tel.: 02196 720480 www.bgstechnic.com Bandwirkerstr. 3 Fax.: 02196 7204820 42929 Wermelskirchen mail@bgs-technic.de © BGS technic KG, Vervielfältigung und Weiterverwendung verboten...
-
Seite 2: Sicherheitshinweise
Steuerkettenabdeckung sorgsam darauf achten, dass die Abdeckung nicht verformt wird. Falls die Abdeckung beim Entfernen beschädigt oder verformt wird, weiterhin eine neue Abdeckung verwenden. BGS technic KG Tel.: 02196 720480 www.bgstechnic.com Bandwirkerstr. 3 Fax.: 02196 7204820 42929 Wermelskirchen mail@bgs-technic.de © BGS technic KG, Vervielfältigung und Weiterverwendung verboten... - Seite 3 1 für die Einspritzpumpensteuerung. Die 3 Stifte in Position bringen und die Bolzen der Nockenwellenräder sowie die 4 Bolzen des Einspritzpumpenrads lösen. BGS technic KG Tel.: 02196 720480 www.bgstechnic.com Bandwirkerstr. 3 Fax.: 02196 7204820 42929 Wermelskirchen mail@bgs-technic.de © BGS technic KG, Vervielfältigung und Weiterverwendung verboten...
- Seite 4 Sicherstellen, dass die Fügeflächen des Motors und der vorderen Abdeckung sauber und alle alten Reste von Dichtstoffen entfernt worden sind. BGS technic KG Tel.: 02196 720480 www.bgstechnic.com Bandwirkerstr. 3 Fax.: 02196 7204820 42929 Wermelskirchen mail@bgs-technic.de © BGS technic KG, Vervielfältigung und Weiterverwendung verboten...
- Seite 5 Löchern der Öldichtung anbringen. Die Dichtung im Uhrzeigersinn drehen, bis sie in ihrer richtigen Position einrastet. BGS technic KG Tel.: 02196 720480 www.bgstechnic.com Bandwirkerstr. 3 Fax.: 02196 7204820 42929 Wermelskirchen mail@bgs-technic.de © BGS technic KG, Vervielfältigung und Weiterverwendung verboten...
- Seite 6 Bei Motoren mit TDCi Kraftstoffsystemen (NICHT Denso) muss vor Entfernen der Kraftstoffpumpe lediglich das Steuerloch im Pumpenrad visuell positioniert werden. BGS technic KG Tel.: 02196 720480 www.bgstechnic.com Bandwirkerstr. 3 Fax.: 02196 7204820 42929 Wermelskirchen mail@bgs-technic.de © BGS technic KG, Vervielfältigung und Weiterverwendung verboten...
- Seite 7 Alle Kraftstoffleitungsanschlüsse an die Pumpe entfernen und geeignete Verschlusskappen anbringen, um das Eindringen von Fremdkörpern in das Kraftstoffsystem zu verhindern. BGS technic KG Tel.: 02196 720480 www.bgstechnic.com Bandwirkerstr. 3 Fax.: 02196 7204820 42929 Wermelskirchen mail@bgs-technic.de © BGS technic KG, Vervielfältigung und Weiterverwendung verboten...
- Seite 8 Bolzen der Montagehalterung für die Pumpe anziehen, um damit die Halterung an der Pumpe und dem Zylinderblock zu sichern. BGS technic KG Tel.: 02196 720480 www.bgstechnic.com Bandwirkerstr. 3 Fax.: 02196 7204820 42929 Wermelskirchen mail@bgs-technic.de © BGS technic KG, Vervielfältigung und Weiterverwendung verboten...
- Seite 9 Pumpenrads fixiert ist, die Werkzeuge im Gegenuhrzeigersinn drehen, um die Zugangsabdeckung von der Abdeckung der Steuerkette zu entfernen. BGS technic KG Tel.: 02196 720480 www.bgstechnic.com Bandwirkerstr. 3 Fax.: 02196 7204820 42929 Wermelskirchen mail@bgs-technic.de © BGS technic KG, Vervielfältigung und Weiterverwendung verboten...
- Seite 10 Die Kraftstoffpumpe während dieses Vorgangs abstützen, damit sie nicht fallen kann. Die Kraftstoffpumpe entfernen. (D) aus dem Pumpenrad entfernen. BGS technic KG Tel.: 02196 720480 www.bgstechnic.com Bandwirkerstr. 3 Fax.: 02196 7204820 42929 Wermelskirchen mail@bgs-technic.de © BGS technic KG, Vervielfältigung und Weiterverwendung verboten...
- Seite 11 Enddrehmoment von 35 Nm anziehen. Unter Verwendung einer Sonderausstattung von der Haupthändlerebene das Lernverfahren für die Kraftstoffeinspritzpumpe durchführen NOTIZEN BGS technic KG Tel.: 02196 720480 www.bgstechnic.com Bandwirkerstr. 3 Fax.: 02196 7204820 42929 Wermelskirchen mail@bgs-technic.de © BGS technic KG, Vervielfältigung und Weiterverwendung verboten...
