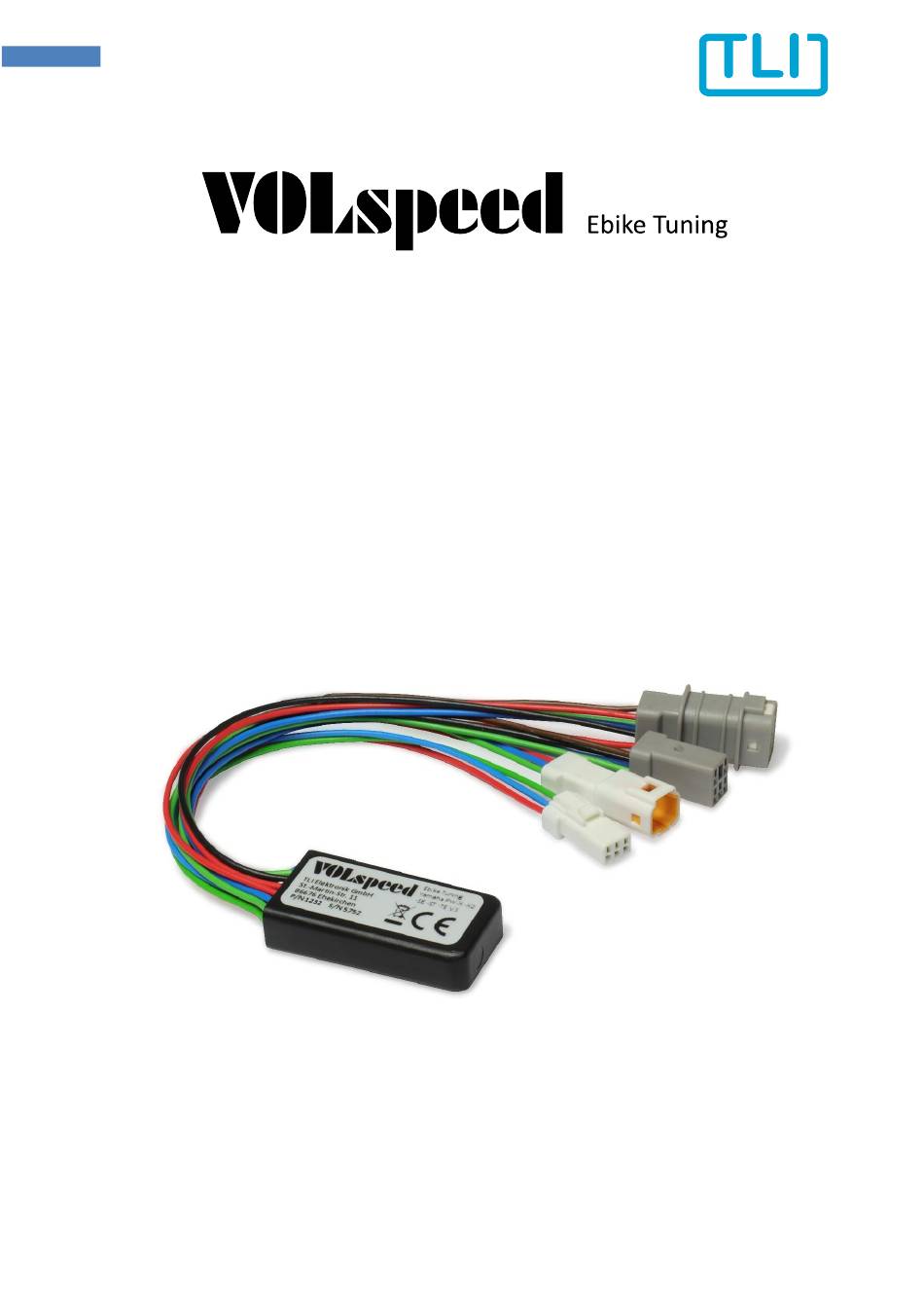

- Seite 1 Yamaha PW-X / PW-X2 / PW-SE / PW-ST / PW-TE / PW-CE Betriebsanleitung als Original-Betriebsanleitung in deutscher Sprache 1232_BA_D_Rev0 - VOLspeed Yamaha PW-X V3 © TLI Elektronik GmbH...
-
Seite 2: Inhaltsverzeichnis
Code festlegen ........................18 Code löschen ........................19 Dynamik Modus ......................... 20 Radumfang ändern ......................21 Reichweiten- und Ladestandsanzeige ................22 Werkseinstellungen wiederherstellen ................22 Statusanzeige ........................22 FAQ............................. 23 1232_BA_D_Rev0 - VOLspeed Yamaha PW-X V3 © TLI Elektronik GmbH... -
Seite 3: Allgemeine Hinweise
Sie diese Hinweise nicht beachten. ACHTUNG Warnt Sie vor Situationen, die zu Sachschäden und Störungen während der Verwendung führen können, falls Sie diese Hinweise nicht beachten. WICHTIG Kennzeichnet sicherheitsrelevante Beschreibungen und Anleitungsteile. 1232_BA_D_Rev0 - VOLspeed Yamaha PW-X V3 © TLI Elektronik GmbH... -
Seite 4: Voraussetzungen Für Eine Sichere Verwendung
überlassen wird, eigenverantwortlich festgelegt werden. WICHTIG Fehlanwendung und Missbrauch verhindern Legen Sie die Erlaubnis zur Benutzung vor jedem Überlassen an andere Personen klar fest. Legen Sie dabei auch das zu befahrende Gelände klar fest. 1232_BA_D_Rev0 - VOLspeed Yamaha PW-X V3 © TLI Elektronik GmbH... -
Seite 5: Verkürzte Wartungs- Und Inspektionsintervalle Beachten
2.3.1 Anforderungen an die Festigkeit und Bauart des Bikes Anforderungen an die Festigkeit und Bauart werden durch die EN 15194 und EN ISO 4210-2 geregelt und müssen durch den Hersteller Ihres Pedelecs als angewandt bestätigt sein. 1232_BA_D_Rev0 - VOLspeed Yamaha PW-X V3 © TLI Elektronik GmbH... -
Seite 6: Anforderungen An Das Antriebssystem Und Display Prüfen Und Bestätigen
Display X, Display A, Display C Yamaha – PW-ST Display X, Display A, Display C Yamaha – PW-TE Display X, Display A, Display C Yamaha – PW-CE Display X, Display A, Display C 1232_BA_D_Rev0 - VOLspeed Yamaha PW-X V3 © TLI Elektronik GmbH... -
Seite 7: Verpflichtung Des Eigners
Betriebsanleitung vollständig zu lesen und zu beachten sowie alle Sicherheits- und Warnhinweise ausnahmslos zu befolgen, das getunte Pedelec nur in technisch einwandfreiem Zustand sowie bestimmungsgemäß, sicherheits- und gefahrenbewusst unter Beachtung dieser Betriebsanleitung zu benutzen und 1232_BA_D_Rev0 - VOLspeed Yamaha PW-X V3 © TLI Elektronik GmbH... -
Seite 8: Gewährleistung Und Haftung
Belastungen und Kräfte auf alle Fahrzeugteile einwirken. Das Erreichen höherer Geschwindigkeiten erhöht den Verschleiß aller Fahrzeugteile, insbesondere der Bremsanlage und aller Teile des Antriebssystems, selbst bei geeigneter Festigkeit und Bauart des Fahrzeugs. 1232_BA_D_Rev0 - VOLspeed Yamaha PW-X V3 © TLI Elektronik GmbH... -
Seite 9: Sach- Und Personenschäden - Weiter Zu Berücksichtigende Haftungsausschlüsse
Unfallrisiko monetär vermindern ACHTUNG Stellen Sie Ihre Einsatzbedingungen und zu versichernde Benutzergruppen genau fest. Schließen Sie eine den Einsatzbedingungen und der Benutzergruppe entsprechende Versicherung zum Einsatz Ihres getunten Pedelecs ab. 1232_BA_D_Rev0 - VOLspeed Yamaha PW-X V3 © TLI Elektronik GmbH... -
Seite 10: Funktionsbeschreibung
Sicherheits- und Schutzeinrichtungen des Pedelec bleiben durch den Einbau des Tuning- Moduls unangetastet erhalten. 5 Technische Daten Gehäuseabmessungen: 37mm x 19mm x 9mm Kabellänge: ca. 140mm Gewicht: 0,025kg Leistungsaufnahme: 0,1W Versorgungsspannung: 5VDC 1232_BA_D_Rev0 - VOLspeed Yamaha PW-X V3 © TLI Elektronik GmbH... -
Seite 11: Einbauen
Bei unerwartetem Anlauf des Antriebs können Hände und Finger scheren, quetschen oder einziehen. Schalten Sie das Pedelec aus und entnehmen Sie den Akku. So verhindern Sie jegliche elektromotorisch unterstützte Bewegung. 1232_BA_D_Rev0 - VOLspeed Yamaha PW-X V3 © TLI Elektronik GmbH... - Seite 12 Verfolgen Sie die vom Motor abgehenden Kabel und stecken Sie den 3poligen und 5poligen Steckverbinder ab. Geschwindigkeitssensor (3 polig) Display (5 polig) Stecken Sie das Tuning-Modul an den frei gewordenen 4 Steckverbindern an. 1232_BA_D_Rev0 - VOLspeed Yamaha PW-X V3 © TLI Elektronik GmbH...
-
Seite 13: Funktion Prüfen
Klappen Sie den Motor wieder hoch und montieren Sie die Schrauben (3) und (4) wieder. Ziehen Sie die Schrauben (3), (4) und (5) mit 22Nm an. Montieren Sie die Schrauben (1) und (2) der Motorschutzabdeckung wieder. 1232_BA_D_Rev0 - VOLspeed Yamaha PW-X V3 © TLI Elektronik GmbH... -
Seite 14: Einbaubeispiel Pw-X Am Haibike Sduro Fullseven 10.0
Werkzeug zum Lösen des Verschlussringes und ein Kurbelabzieher zum Entfernen der Tretkurbel benötigt. Ebenfalls möglich ist es auf das Entfernen des Kettenblatts zu verzichten, wenn die Motorbefestigungsschraube (6) durch einen modifizierten Inbusschlüssel oder einen Inbusschlüssel mit Kugelkopf entfernt werden kann. 1232_BA_D_Rev0 - VOLspeed Yamaha PW-X V3 © TLI Elektronik GmbH... - Seite 15 Motor mit einer Hand fest, während sie die Schrauben entfernen. Legen Sie den Motor auf die Ablagefläche. Schließen Sie das Tuningmodul wie unter Kapitel 6.1.4 beschrieben an und prüfen Sie anschließend dessen Funktion, wie unter Kapitel 6.1.5 beschrieben. 1232_BA_D_Rev0 - VOLspeed Yamaha PW-X V3 © TLI Elektronik GmbH...
- Seite 16 Ziehen Sie die Schrauben (3) mit 22Nm und dann (5) und (6) mit 11Nm an. Montieren Sie die Schrauben (1) und (2) der Motorschutzabdeckung wieder. Montieren Sie die Kettenblätter wieder. Setzen Sie dabei die Schrauben (4) mit Sicherungslack ein. Anschließend mit 11Nm anziehen. 1232_BA_D_Rev0 - VOLspeed Yamaha PW-X V3 © TLI Elektronik GmbH...
-
Seite 17: Speed Modus
Sie 5s keine Taste mehr drücken. 7.2 Ausschalten HIGH HIGH HIGH Mit „Pfeil oben“ und „Pfeil unten“ die Unterstützungsstufen wie abgebildet wechseln. Das Display zeigt für 2 Sekunden 25km/h. Der Speed Modus ist aus. 1232_BA_D_Rev0 - VOLspeed Yamaha PW-X V3 © TLI Elektronik GmbH... -
Seite 18: Individueller Aktivierungscode
Dies ist der standardmäßig eingestellte Code. Jede Ziffer repräsentiert dabei eine Unterstützungsstufe nach der folgenden Tabelle. „43434“ entspricht dem Code: HIGH | STD | HIGH | STD | HIGH Ziffer Stufe +ECO HIGH EXPW (nur PW-X / PW-X2) 1232_BA_D_Rev0 - VOLspeed Yamaha PW-X V3 © TLI Elektronik GmbH... -
Seite 19: Code Löschen
Prüfen Sie vor dem Zusammenbau Ihres Bikes unbedingt, ob Sie den Speedmodus mit dem eingestellten Code aktivieren können. 8.3 Code löschen Bike einschalten. Als Gesamtkilometerstand wird „43434“ angezeigt. Bike wieder ausschalten. Dadurch wird der Code gelöscht. Anschließend Verkabelung wieder in ursprünglichen Zustand bringen. 1232_BA_D_Rev0 - VOLspeed Yamaha PW-X V3 © TLI Elektronik GmbH... -
Seite 20: Dynamik Modus
Unterstützungsstufen wie abgebildet wechseln. Dynamik-Modus aus: 50 km/h wird für 2 Sekunden angezeigt. Der eingestellte Wert wird gespeichert. Dynamik-Modus ein: 51 km/h wird für 2 Sekunden angezeigt. Der eingestellte Wert wird gespeichert. 1232_BA_D_Rev0 - VOLspeed Yamaha PW-X V3 © TLI Elektronik GmbH... -
Seite 21: Radumfang Ändern
Radumdrehung zurücklegt. Den Wert kann man entweder selbst messen oder Herstellerangaben des Reifenherstellers verwenden. Wird für 10 Sekunden keine Taste gedrückt, wird wieder der Kilometerstand angezeigt und der eingestellte Radumfang wird gespeichert. 1232_BA_D_Rev0 - VOLspeed Yamaha PW-X V3 © TLI Elektronik GmbH... -
Seite 22: Reichweiten- Und Ladestandsanzeige
Anwender darüber zu informieren. Geschwindigkeit Bedeutung 11 km/h Erstinitialisierung läuft. Der Wert wird nach dem ersten Einschalten oder nach dem Rücksetzen auf Werkseinstellungen für 10 Sekunden angezeigt. 12 km/h Geschwindigkeitssensorsignal fehlerhaft. Verkabelung prüfen. 1232_BA_D_Rev0 - VOLspeed Yamaha PW-X V3 © TLI Elektronik GmbH... -
Seite 23: Faq
Tuningmodul. Allerdings sollte vor dem Ausbau des Moduls das Fahrrad im Stillstand mit eingeschaltetem Speed-Modus solange eingeschaltet bleiben, bis es von selbst abschaltet. Dadurch wird sichergestellt, dass die Ausgleichsfunktion den Kilometerstand korrekt justiert hat. 1232_BA_D_Rev0 - VOLspeed Yamaha PW-X V3 © TLI Elektronik GmbH... - Seite 24 Seriennummer (S/N): _________________________ Entsorgung Elektronische Geräte sind Wertstoffe und gehören nicht in den Hausmüll. Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen Bestimmungen. 036089 630890 > 1232_BA_D_Rev0 - VOLspeed Yamaha PW-X V3 © TLI Elektronik GmbH...
