9. Installation
9.1. Mechanische Installation
Softcontrol-V-UE ist in unmittelbarer Nähe der zu überwachenden Enthärtungsanlage als
Wandgerät mit einer Montagefläche von 400 x 300 mm (Breite x Höhe) zu installieren. Zur
Halterung sind an der vorgesehenen Montagefläche 2 Stück M8-Schrauben horizontal im Ab-
stand von 360 mm, vorzugsweise in Augenhöhe, entsprechend dem Untergrund zu installie-
ren. Das Montagematerial ist bauseits zu stellen.
Bei der Auswahl der Montagefläche ist darauf zu achten, dass eine leicht zugängliche Schutz-
kontaktsteckdose mit einer Netzanschlussspannung von 100 bis 240 Volt und 50 Hz ca. 1 m
neben dem Gerät, sowie ein druckfreier Abfluss ≥ DN 20 in unmittelbarer Nähe unterhalb des
Gerätes vorhanden sein sollten. Zur Entnahme des Roh- und Verschnittwassers müssen Ab-
zweige mit vorzugsweise ¼" Innengewinde am Ein- und Ausgang der Enthärtungsanlage so-
wie vorgeschaltete Durchflussfeinfilter ≤ 0,1 mm vorhanden sein. Weiterhin ist darauf zu ach-
ten, dass während des Betriebes ständig ein Wasserdruck von mindestens 3 bar bis maximal
10 bar anliegt.
Nach Auswahl der Montagefläche und Installation der Halterungsschrauben ist das Gerät ein-
fach einzuhängen und festzuschrauben.

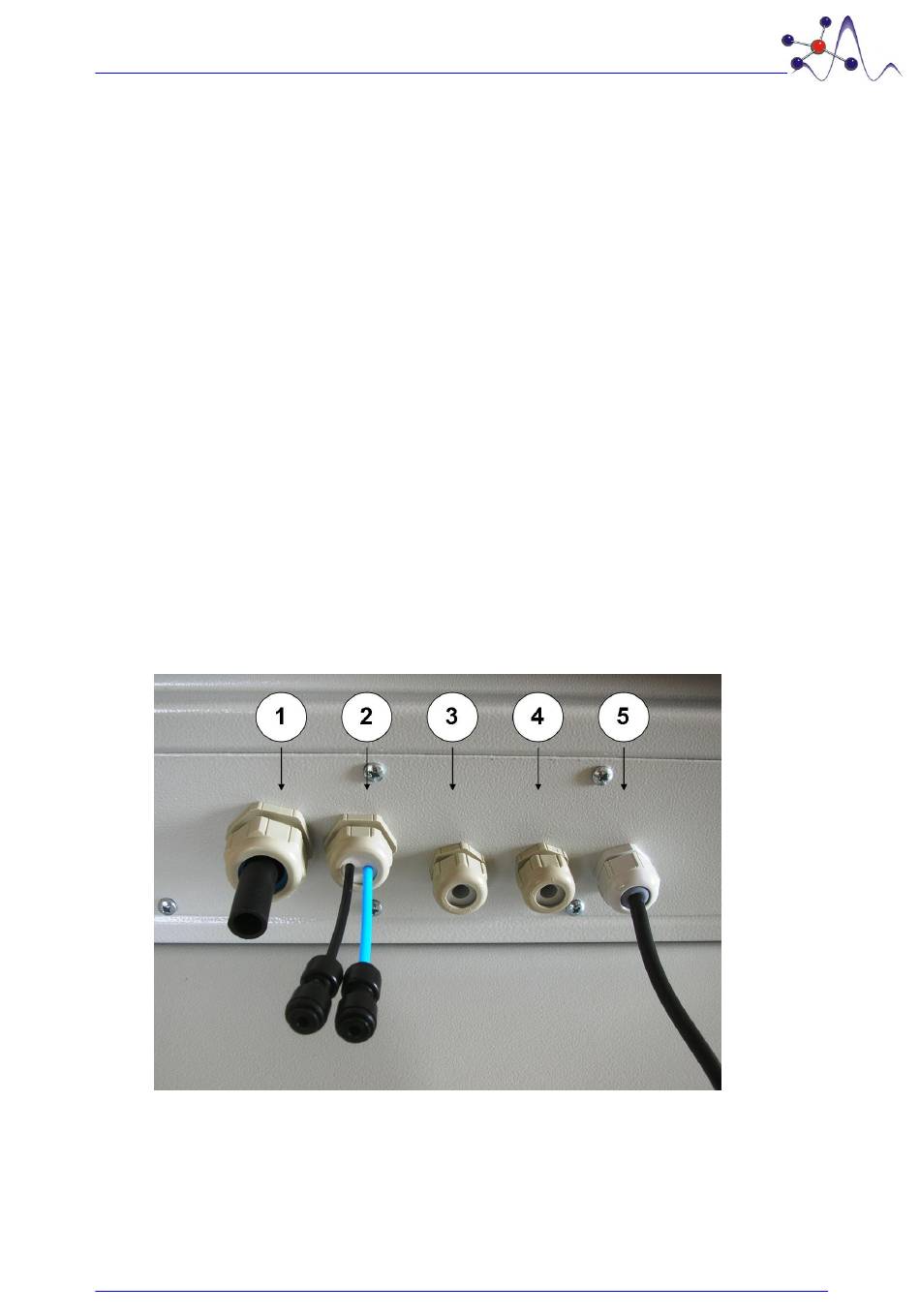

9.1.1. Übersicht Anschlüsse
Verschraubung 1 →
Verschraubung 2 →
Verschraubung 3 →
Verschraubung 4 →
Verschraubung 5 →
Abfluss
Zufluss Rohwasser und Verschnittwasser
frei für anwenderspezifische Belegung (z. Bsp. externe Signalleitung)
frei für anwenderspezifische Belegung (z. Bsp. externe Signalleitung)
Netzkabel
9
