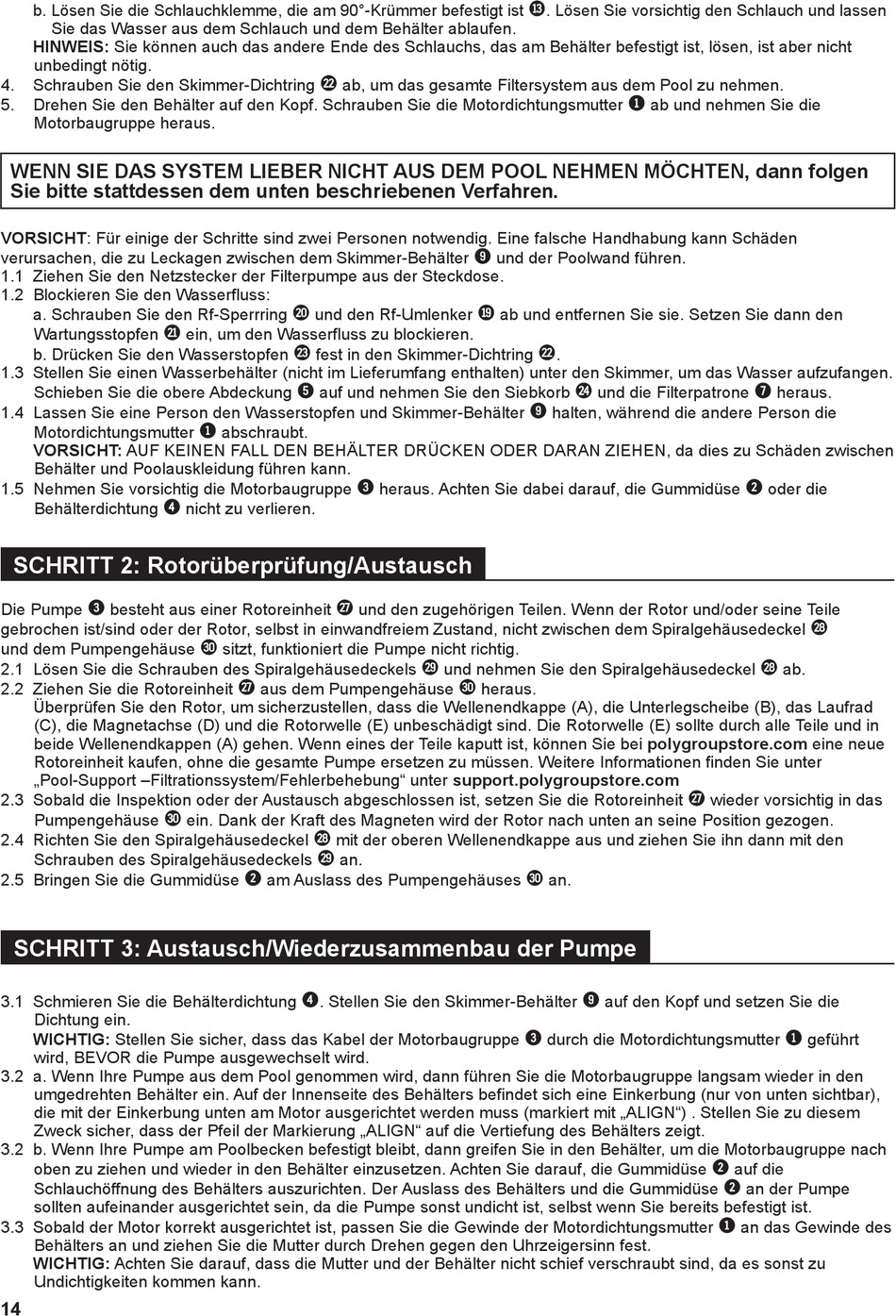

Schritt 3: Austausch/Wiederzusammenbau Der Pumpe - Polygroup Skimmerplus Benutzerhandbuch

b. Lösen Sie die Schlauchklemme, die am 90°-Krümmer befestigt ist
Sie das Wasser aus dem Schlauch und dem Behälter ablaufen.
HINWEIS: Sie können auch das andere Ende des Schlauchs, das am Behälter befestigt ist, lösen, ist aber nicht
unbedingt nötig.
4. Schrauben Sie den Skimmer-Dichtring
5. Drehen Sie den Behälter auf den Kopf. Schrauben Sie die Motordichtungsmutter
Motorbaugruppe heraus.
WENN SIE DAS SYSTEM LIEBER NICHT AUS DEM POOL NEHMEN MÖCHTEN, dann folgen
Sie bitte stattdessen dem unten beschriebenen Verfahren.
VORSICHT: Für einige der Schritte sind zwei Personen notwendig. Eine falsche Handhabung kann Schäden
verursachen, die zu Leckagen zwischen dem Skimmer-Behälter
1.1 Ziehen Sie den Netzstecker der Filterpumpe aus der Steckdose.
1.2 Blockieren Sie den Wasserfluss:
a. Schrauben Sie den Rf-Sperrring
Wartungsstopfen ein, um den Wasserfluss zu blockieren.
s
b. Drücken Sie den Wasserstopfen
1.3 Stellen Sie einen Wasserbehälter (nicht im Lieferumfang enthalten) unter den Skimmer, um das Wasser aufzufangen.
Schieben Sie die obere Abdeckung
1.4 Lassen Sie eine Person den Wasserstopfen und Skimmer-Behälter
Motordichtungsmutter
VORSICHT: AUF KEINEN FALL DEN BEHÄLTER DRÜCKEN ODER DARAN ZIEHEN, da dies zu Schäden zwischen
Behälter und Poolauskleidung führen kann.
1.5 Nehmen Sie vorsichtig die Motorbaugruppe
Behälterdichtung nicht zu verlieren.
4
SCHRITT 2: Rotorüberprüfung/Austausch
Die Pumpe besteht aus einer Rotoreinheit
3
gebrochen ist/sind oder der Rotor, selbst in einwandfreiem Zustand, nicht zwischen dem Spiralgehäusedeckel
und dem Pumpengehäuse
2.1 Lösen Sie die Schrauben des Spiralgehäusedeckels
2.2 Ziehen Sie die Rotoreinheit
Überprüfen Sie den Rotor, um sicherzustellen, dass die Wellenendkappe (A), die nterlegscheibe (B), das Laufrad
(C), die Magnetachse (D) und die Rotorwelle (E) unbeschädigt sind. Die Rotorwelle (E) sollte durch alle Teile und in
beide Wellenendkappen (A) gehen. Wenn eines der Teile kaputt ist, können Sie bei polygroupstore.com eine neue
Rotoreinheit kaufen, ohne die gesamte Pumpe ersetzen zu müssen. Weitere Informationen finden Sie unter
„Pool-Support –Filtrationssystem/Fehlerbehebung" unter support.polygroupstore.com
2.3 Sobald die Inspektion oder der Austausch abgeschlossen ist, setzen Sie die Rotoreinheit
Pumpengehäuse ein. Dank der Kraft des Magneten wird der Rotor nach unten an seine Position gezogen.
z
2.4 Richten Sie den Spiralgehäusedeckel
Schrauben des Spiralgehäusedeckels
2.5 Bringen Sie die Gummidüse

SCHRITT 3: Austausch/Wiederzusammenbau der Pumpe

3.1 Schmieren Sie die Behälterdichtung
Dichtung ein.
WICHTIG: Stellen Sie sicher, dass das Kabel der Motorbaugruppe
wird, BEVOR die Pumpe ausgewechselt wird.
3.2 a. Wenn Ihre Pumpe aus dem Pool genommen wird, dann führen Sie die Motorbaugruppe langsam wieder in den
umgedrehten Behälter ein. Auf der Innenseite des Behälters befindet sich eine Einkerbung (nur von unten sichtbar),
die mit der Einkerbung unten am Motor ausgerichtet werden muss (markiert mit „ALIGN") . Stellen Sie zu diesem
Zweck sicher, dass der Pfeil der Markierung „ALIGN" auf die Vertiefung des Behälters zeigt.
3.2 b. Wenn Ihre Pumpe am Poolbecken befestigt bleibt, dann greifen Sie in den Behälter, um die Motorbaugruppe nach
oben zu ziehen und wieder in den Behälter einzusetzen. Achten Sie darauf, die Gummidüse
Schlauchöffnung des Behälters auszurichten. Der Auslass des Behälters und die Gummidüse
sollten aufeinander ausgerichtet sein, da die Pumpe sonst undicht ist, selbst wenn Sie bereits befestigt ist.
3.3 Sobald der Motor korrekt ausgerichtet ist, passen Sie die Gewinde der Motordichtungsmutter
Behälters an und ziehen Sie die Mutter durch Drehen gegen den hrzeigersinn fest.
WICHTIG: Achten Sie darauf, dass die Mutter und der Behälter nicht schief verschraubt sind, da es sonst zu
ndichtigkeiten kommen kann.
