Paket 11
BAUANLEITUNGEN
BAUPHASE 83: ZUSAMMENBAU DES
BAUPHASE 87: GLAS FÜR DIE WINDSCHUTZSCHEIBE
GEPÄCKTRÄGERS
BAUPHASE 88: EINSETZEN DER
BAUPHASE 84: ANBRINGEN DER
WINDSCHUTZSCHEIBE
KOFFERRAUMABDECKUNG AN DER KAROSSERIE
BAUPHASE 89: MONTAGE DER SCHEIBENWISCHER,
BAUPHASE 85: ANBRINGEN DER VERKLEIDUNG AN
DES RÜCKSPIEGELS, DES TANKDECKELS UND DER
DEN SÄULEN
AUSFAHRBAREN ANTENNE
BAUPHASE 86: ANBRINGEN DER NABENKAPPEN,
BAUPHASE 90: KOFFERRAUMÖFFNER UND EINBAU
MONTAGEPLATTEN UND MONTAGEHALTERUNGEN
DES BEREICHS HINTER DEN SITZEN

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Agora Models JAGUAR E-TYPE

Inhaltszusammenfassung für Agora Models JAGUAR E-TYPE

  • Seite 1 Paket 11 BAUANLEITUNGEN BAUPHASE 83: ZUSAMMENBAU DES BAUPHASE 87: GLAS FÜR DIE WINDSCHUTZSCHEIBE GEPÄCKTRÄGERS BAUPHASE 88: EINSETZEN DER BAUPHASE 84: ANBRINGEN DER WINDSCHUTZSCHEIBE KOFFERRAUMABDECKUNG AN DER KAROSSERIE BAUPHASE 89: MONTAGE DER SCHEIBENWISCHER, BAUPHASE 85: ANBRINGEN DER VERKLEIDUNG AN DES RÜCKSPIEGELS, DES TANKDECKELS UND DER DEN SÄULEN AUSFAHRBAREN ANTENNE BAUPHASE 86: ANBRINGEN DER NABENKAPPEN, BAUPHASE 90: KOFFERRAUMÖFFNER UND EINBAU MONTAGEPLATTEN UND MONTAGEHALTERUNGEN...
  • Seite 2 WARNUNG: Einige Teile werden mithilfe von Magneten zusammengebaut. Diese Magnete können zu ernsthaften Verletzungen führen, wenn sie verschluckt werden. Halten Sie die Magnete von Kindern fern. Wenn Sie vermuten, dass ein Magnet verschluckt wurde, ziehen Sie umgehend ärztliche Hilfe hinzu. AGORAMODELS JAGUAR E-TYPE...

  • Seite 3: Bauphase 83: Zusammenbau Des Gepäckträgers

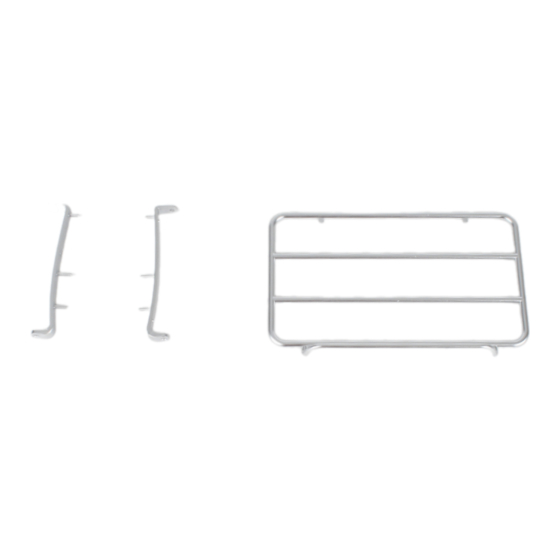

    Bauphase 83: Zusammenbau des Gepäckträgers In dieser ersten Bauphase bauen Sie den Gepäckträger zusammen, der später auf dem Kofferraum Ihres Jaguars angebaut wird. BAUPHASE 83: TEILELISTE Bezeichnung Linke Gepäckträgerhalterung Rechte Gepäckträgerhalterung Gepäckträger 3 AG01-Schrauben Linke Rechte Gepäckträger Gepäckträgerhalterung Gepäckträgerhalterung 3 AG01-Schrauben AGORAMODELS JAGUAR E-TYPE...
  • Seite 4 AG01 AG01 Richten Sie das andere Ende der Halterung auf das kleine Schraubloch Wiederholen Sie Schritt 2 für die linke Gepäckträgerhalterung und aus, und befestigen Sie es dann mit einer AG01-Schraube. befestigen Sie auch diese mit einer AG01-Schraube. AGORAMODELS JAGUAR E-TYPE...
  • Seite 5 Bauphase 83: Zusammenbau des Gepäckträgers BAUPHASE ERLEDIGT AGORAMODELS JAGUAR E-TYPE...

  • Seite 6: Bauphase 84: Anbringen Der Kofferraumabdeckung An Der Karosserie

    Montageplatten aus Bauphase 82. Seien Sie vorsichtig beim Auspacken, damit der Lack nicht zerkratzt wird. Arbeiten Sie am besten auf einem Bastelfilz, damit die Karosserie nicht beschädigt wird! BAUPHASE 84: TEILELISTE Bezeichnung Karosserie 5 AM12-Schrauben Karosserie 5 AM12-Schrauben AGORAMODELS JAGUAR E-TYPE...
  • Seite 7 Kofferraumverriegelung muss hörbar einrasten (siehe Pfeil). sind mit einem „L“ bzw. einem „R“ markiert (siehe kleines Bild). Nehmen Sie die linke Montageplatte und richten Sie sie wie gezeigt auf die Aussparung aus. Der kleine Stift passt in die kleinen Löcher (siehe Pfeil). AGORAMODELS JAGUAR E-TYPE...
  • Seite 8 Bauphase 84: Anbringen der Kofferraumabdeckung an der Karosserie AM12 AM12 Befestigen Sie die Montageplatte mit 2 AM12-Schrauben. Wiederholen Sie Schritt 4, um die rechte Montageplatte an der anderen Seite anzubringen. Befestigen Sie auch diese Montageplatte mit 2 AM12-Schrauben. BAUPHASE ERLEDIGT AGORAMODELS JAGUAR E-TYPE...

  • Seite 9: Bauphase 85: Anbringen Der Verkleidung An Den Säulen

    In dieser Bauphase bringen Sie die Innenverkleidung für die Säulen an. Sie können die Verkleidung mit Sekundenkleber an der Säule befestigen, damit sie ganz sicher bündig anliegt. BAUPHASE 85: TEILELISTE Bezeichnung Linke Säulenverkleidung Rechte Säulenverkleidung 3 AM05-Schrauben 3 AG10-Schrauben Linke Säulenverkleidung Rechte Säulenverkleidung 3 AM05-Schrauben 3 AG10-Schrauben AGORAMODELS JAGUAR E-TYPE...
  • Seite 10 Suchen Sie das Schraubloch auf der gegenüberliegenden Seite der anliegt. Sie können ein wenig Sekundenkleber auf das dünne Ende Säule und drehen Sie eine AG10-Schraube hinein. der Verkleidung (siehe Pfeil) geben, damit die Verkleidung fest an ihrer Stelle bleibt. AGORAMODELS JAGUAR E-TYPE...
  • Seite 11 Bauphase 85: Anbringen der Verkleidung an den Säulen AG10 Bringen Sie jetzt die rechte Säulenverkleidung auf die gleiche Weise Befestigen Sie die rechte Verkleidung mit einer AG10-Schraube. wie die linke Säulenverkleidung an. AM05 Befestigen Sie die beiden Säulenverkleidungen mit 2 AM05-Schrauben. AGORAMODELS JAGUAR E-TYPE...
  • Seite 12 Bauphase 85: Anbringen der Verkleidung an den Säulen BAUPHASE ERLEDIGT AGORAMODELS JAGUAR E-TYPE...

  • Seite 13: Bauphase 86: Anbringen Der Nabenkappen, Montageplatten Und Montagehalterungen

    Linke Montageplatte für Karosserie Rechte Montageplatte für Karosserie Montagehalterung vorne links Montagehalterung vorne rechts Linke Nabenkappe 2 rechte Nabenkappen 11 AM01-Schrauben Linke Montageplatte Rechte Montage- für Karosserie platte für Karosserie Montagehalterung Montagehalterung vorne links vorne rechts Linke Nabenkappe 2 rechte Nabenkappen 11 AM01-Schrauben AGORAMODELS JAGUAR E-TYPE...
  • Seite 14 Nehmen Sie eine der rechten Nabenkappen (mit „R“ auf der Wiederholen Sie die obigen Schritte, um die noch übrige linke Verpackung markiert) und bringen Sie sie am rechten Vorderrad an. („L“) und rechte („R“) Nabenkappe jeweils an den Hinterrädern anzubringen. AGORAMODELS JAGUAR E-TYPE...
  • Seite 15 Schraubsäulen, die von der Karosserie abstehen (eingekreist). Karosserie befindet sich außerdem eine kleine Einkerbung (siehe Pfeil). AM01 Bringen Sie die Montageplatte so an der Karosserie an, dass alle Befestigen Sie die Montageplatte mit 4 AM01-Schrauben. Schraublöcher wie gezeigt ausgerichtet sind. AGORAMODELS JAGUAR E-TYPE...
  • Seite 16 Wenn Sie möchten, können Sie diese Montagehalterung erst kleines Bild). nach Abschluss von Bauphase 89 anschrauben, da Sie so leichter die Antenne anschrauben können. Heben Sie in diesem Fall die Montagehalterung und die AM01-Schrauben bis dahin an einem sicheren Ort auf. AGORAMODELS JAGUAR E-TYPE...
  • Seite 17 Stecken Sie die Montagehalterung vorne links auf die gleiche Weise auf den geformten Zapfen und schrauben Sie sie dann mit einer AM01-Schraube an. BAUPHASE ERLEDIGT Wenn Sie den Boden vor sich hinstellen und alle Baugruppen zusammenstellen, sehen Sie, wie der Jaguar Form annimmt! AGORAMODELS JAGUAR E-TYPE...

  • Seite 18: Bauphase 87: Glas Für Die Windschutzscheibe

    Bauphase 87: Glas für die Windschutzscheibe In dieser Bauphase wird nichts zusammengebaut. Packen Sie die Windschutzscheibe vorsichtig aus und fahren Sie mit Bauphase 88 fort. BAUPHASE 87: TEILELISTE Bezeichnung Glas für die Windschutzscheibe Glas für die Windschutzscheibe AGORAMODELS JAGUAR E-TYPE...

  • Seite 19: Bauphase 88: Einsetzen Der Windschutzscheibe

    Sie benötigen außerdem einen Gummihammer. Alternativ können Sie einen normalen Hammer mit einer Gummispitze abdecken. Klopfen Sie beim Arbeiten vorsichtig mit dem Hammer, damit Sie den Rahmen nicht verbiegen. BAUPHASE 88: TEILELISTE Bezeichnung Windschutzscheibenrahmen 2 Buchsen 3 AM05-Schrauben Windschutzscheibenrahmen 2 Buchsen 3 AM05-Schrauben AGORAMODELS JAGUAR E-TYPE...
  • Seite 20 Sie ihn in seine Position absenken. Die Zapfen an den beiden Enden des Rahmen müssen sich wie Nehmen Sie das Glas für die Windschutzscheibe und setzen Sie es gezeigt über den Löchern befinden (eingekreist). vorsichtig zwischen dem Rahmen und den Säulen ein. AGORAMODELS JAGUAR E-TYPE...
  • Seite 21 Unterlage mit einer Schutzunterlage liegen. Nehmen Sie einen gezeigt fest zusammen. Klopfen Sie dann vorsichtig mit dem Hammer Gummihammer oder eine geeignete Alternative. an jedem Ende auf den Rahmen, bis die Zapfen vollständig in den Löchern versunken sind. AGORAMODELS JAGUAR E-TYPE...
  • Seite 22 Wiederholen Sie die Schritte für den linken Zähne-Satz, um den Suchen Sie den rechten Zähne-Satz des Windschutzscheibenrahmens Rahmen an seinem Platz zu halten. (neben der Verkleidung der Säule). Drehen Sie eine AM05-Schraube und eine Buchse in das Loch hinein. AGORAMODELS JAGUAR E-TYPE...
  • Seite 23 Bauphase 88: Einsetzen der Windschutzscheibe BAUPHASE ERLEDIGT AGORAMODELS JAGUAR E-TYPE...
  • Seite 24 Linker Scheibenwischer Mittlerer Scheibenwischer Rechter Scheibenwischer Tankdeckel Halterung für Tankdeckel Rückspiegel Ausfahrbare Antenne Rückspiegelaufkleber 2 AM01-Schrauben 5 AG02-Schrauben Rechter Scheibenwischer Haltestange für Rückspiegel Tankdeckel Linker Mittlerer Scheibenwischer Scheibenwischer Rückspiegel aufkleber Rückspgel aufkleber Halterung für Tankdeckel Rückspiegel Ausfahrbare Antenne 2 AM01-Schrauben 5 AG02-Schrauben AGORAMODELS JAGUAR E-TYPE...
  • Seite 25 Legen Sie den Rückspiegel mit der Vorderseite nach unten hin und Schutzfolie abziehen. nehmen Sie dann die Haltestange für den Rückspiegel. Stecken Sie den gebogenen Teil der Stange in das schlüssellochförmige Loch auf der Rückseite des Rückspiegels (siehe Pfeil). Das kleine Bild zeigt die angebaute Stange. AGORAMODELS JAGUAR E-TYPE...
  • Seite 26 Ende des Scharniers in die Vertiefung (siehe kleines Bild). AM01 Befestigen Sie die Halterung mit einer AM01-Schraube. Stecken Sie nun die ausfahrbare Antenne in die schlüssellochförmige Vertiefung an der rechten Seite der Karosserie. Stecken Sie sie fest hinein (siehe kleines Bild). AGORAMODELS JAGUAR E-TYPE...
  • Seite 27 Sie ggf. die Montagehalterung vorne rechts, so wie wir es im Foto getan haben. Ordnen Sie die Scheibenwischer den entsprechenden Löchern vor der Windschutzscheibe zu. Hinweis: Die Löcher sind auf der Unterseite der Karosserie ebenfalls mit einem „L“, einem „M“ bzw. einem „R“ markiert (siehe Foto 14). AGORAMODELS JAGUAR E-TYPE...
  • Seite 28 Stecken Sie den Zapfen am linken Scheibenwischer in das entsprechende Loch. Legen Sie den Scheibenwischer so gegen die Windschutzscheibe, dass das Scheibenwischerblatt parallel zum Windschutzscheibenrahmen liegt (siehe kleines Bild). AG02 Drehen Sie die Karosserie um und befestigen Sie den Scheibenwischer mit einer AG02-Schraube. AGORAMODELS JAGUAR E-TYPE...
  • Seite 29 Tankdeckels und der ausfahrbaren Antenne AG02 Bringen Sie den mittleren („M“) und den rechten („R“) Scheibenwischer auf die gleiche Weise an und befestigen Sie auch diese mit 2 AG02-Schrauben. Die richtig angebrachten Scheibenwischer müssten jetzt so wie hier gezeigt aussehen. AGORAMODELS JAGUAR E-TYPE...
  • Seite 30 Der Rückspiegel wird durch die Spannung in der Stange an seiner Ende der Stange in die kleine Kerbe, die Sie in Schritt 16 gesucht Stelle gehalten. Kleben Sie diese Teile nicht an, da hierdurch das Glas haben. der Windschutzscheibe beschlagen kann. AGORAMODELS JAGUAR E-TYPE...
  • Seite 31 Bauphase 89: Montage der Scheibenwischer, des Rückspiegels, des Tankdeckels und der ausfahrbaren Antenne BAUPHASE ERLEDIGT AGORAMODELS JAGUAR E-TYPE...

  • Seite 32: Bauphase 90: Kofferraumöffner Und Einbau Des Bereichs Hinter Den Sitzen

    Sie erhalten außerdem einen Kofferraumöffner, mit dem Sie den Kofferraum öffnen können, ohne Gefahr zu laufen, dass Sie dabei versehentlich den Lack zerkratzen. BAUPHASE 90: TEILELISTE Bezeichnung Bereich hinter den Sitzen Kofferraumöffner 3 AG02-Schrauben Bereich hinter den Sitzen Kofferraumöffner 3 AG02-Schrauben AGORAMODELS JAGUAR E-TYPE...
  • Seite 33 Pfeile) halten den Bereich in der richtigen Position. die Schraublöcher richtig aufeinander ausgerichtet sind (siehe Pfeile). AG02 AG02 Halten Sie alles fest, drehen Sie die Baugruppe um und verschrauben Sie dann den Bereich hinter den Sitzen mit 2 AG02-Schrauben. AGORAMODELS JAGUAR E-TYPE...
  • Seite 34 Bauphase 90: Kofferraumöffner und Einbau des Bereichs hinter den Sitzen Um den Kofferraumöffner zu verwenden, schieben Sie das keilförmige Ende des Öffners vorsichtig wie gezeigt in den Spalt, heben dann den Kofferraumdeckel an und öffnen ihn. BAUPHASE ERLEDIGT AGORAMODELS JAGUAR E-TYPE...
