g)
Beide Sonden parallel auf ein 4-Ader Kabel schalten!
Der Ölabscheider ist Ex-Zone. Sicherheitsvorschriften beachten!

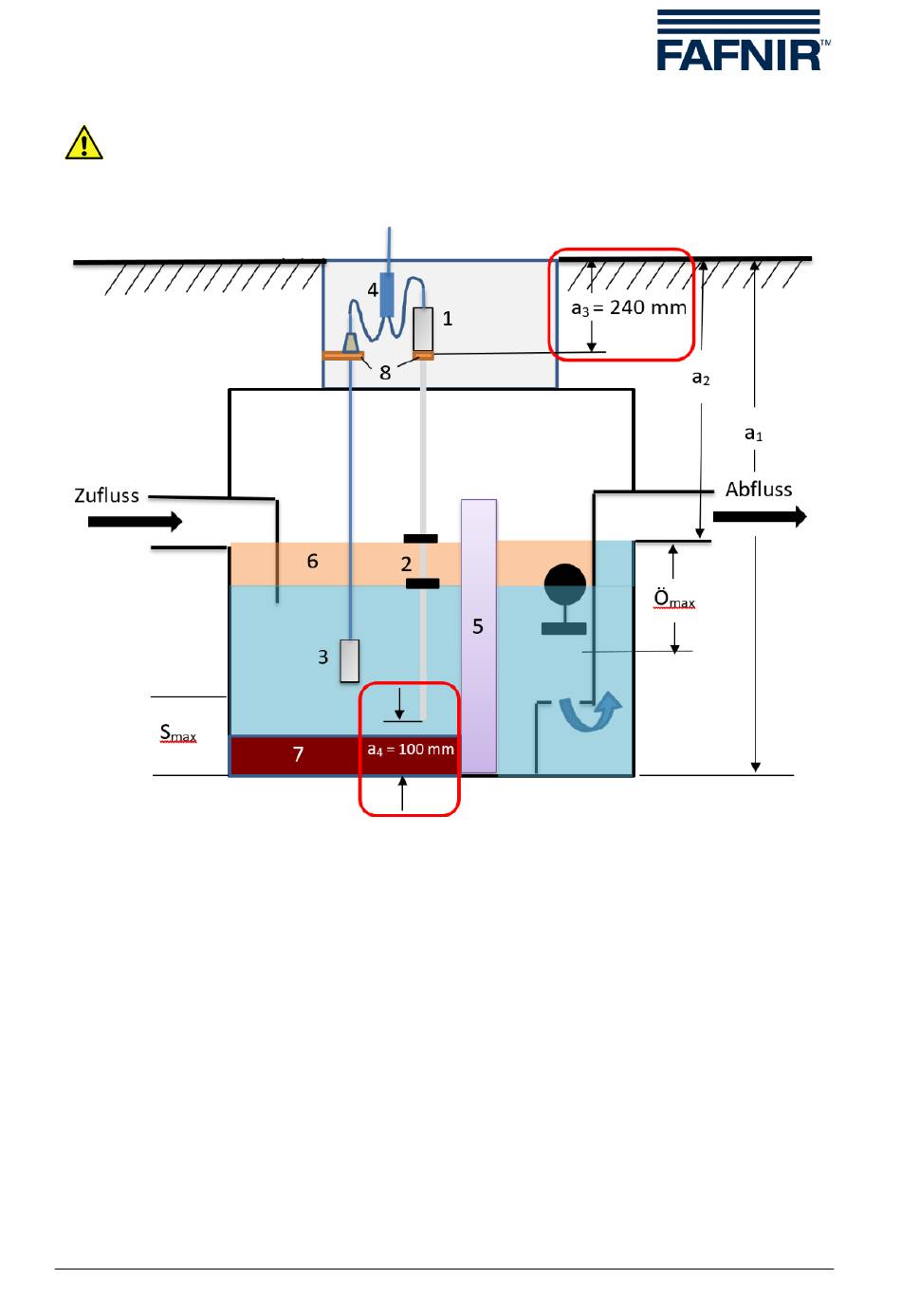

1 = VISY-Stick Oil
2 = Trennschichtschwimmer
2.1 = Produktschwimmer
3 = VISY-Sludge
4 = Kabelverbinder (2-1)
5 = Koaleszenzeinrichtung
6 = Ölschicht
7 = Schlammschicht
8 = Montagewinkel
Installation von VISY-Stick Oil und VISY-Sludge
2.1
Ö
= maximale Ölschichtdicke
max
S
= maximale Schlammschichtdicke
max
a
= Abscheidertiefe
1
a
= Abstand (Fahrbahn - Überlauf)
2
a
= Sicherheitsabstand = 240 mm
3
a
= Sicherheitsabstand zum Boden = 100 mm
4
Seite 2/11
