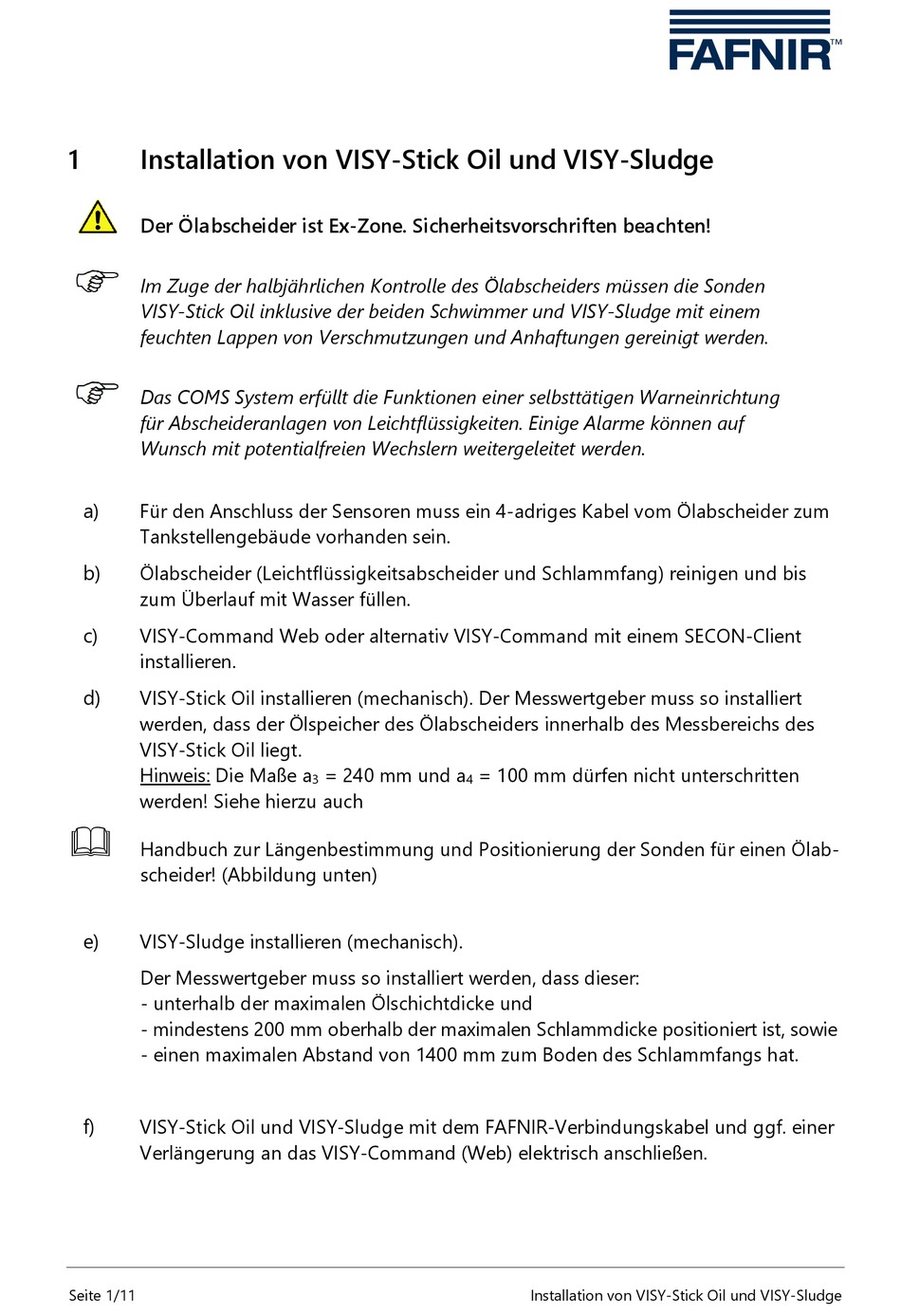

Installation von VISY-Stick Oil und VISY-Sludge

Der Ölabscheider ist Ex-Zone. Sicherheitsvorschriften beachten!
Im Zuge der halbjährlichen Kontrolle des Ölabscheiders müssen die Sonden
VISY-Stick Oil inklusive der beiden Schwimmer und VISY-Sludge mit einem
feuchten Lappen von Verschmutzungen und Anhaftungen gereinigt werden.
Das COMS System erfüllt die Funktionen einer selbsttätigen Warneinrichtung
für Abscheideranlagen von Leichtflüssigkeiten. Einige Alarme können auf
Wunsch mit potentialfreien Wechslern weitergeleitet werden.
a)
Für den Anschluss der Sensoren muss ein 4-adriges Kabel vom Ölabscheider zum
Tankstellengebäude vorhanden sein.
b)
Ölabscheider (Leichtflüssigkeitsabscheider und Schlammfang) reinigen und bis
zum Überlauf mit Wasser füllen.
c)
VISY-Command Web oder alternativ VISY-Command mit einem SECON-Client
installieren.
d)
VISY-Stick Oil installieren (mechanisch). Der Messwertgeber muss so installiert
werden, dass der Ölspeicher des Ölabscheiders innerhalb des Messbereichs des
VISY-Stick Oil liegt.
Hinweis: Die Maße a
werden! Siehe hierzu auch

Handbuch zur Längenbestimmung und Positionierung der Sonden für einen Ölab-
scheider! (Abbildung unten)
e)
VISY-Sludge installieren (mechanisch).
Der Messwertgeber muss so installiert werden, dass dieser:
- unterhalb der maximalen Ölschichtdicke und
- mindestens 200 mm oberhalb der maximalen Schlammdicke positioniert ist, sowie
- einen maximalen Abstand von 1400 mm zum Boden des Schlammfangs hat.
f)
VISY-Stick Oil und VISY-Sludge mit dem FAFNIR-Verbindungskabel und ggf. einer
Verlängerung an das VISY-Command (Web) elektrisch anschließen.
Seite 1/11
= 240 mm und a = 100 mm dürfen nicht unterschritten
