CF Player®4K2
13.
R+: Audiokanal Rechts Signal
14.
R-: Audiokanal Rechts Masse
15.
L+: Audiokanal Links Signal
16.
R-: Audiokanal Links Masse
LineOut vorne
3,5mm Klinkenbuchse für Stereo-Audio mit Linepegel.
WICHTIG: Der verstärkte Audioausgang ist nur aktiv, wenn im Setup Audioausgang vorne
aktiv ist!

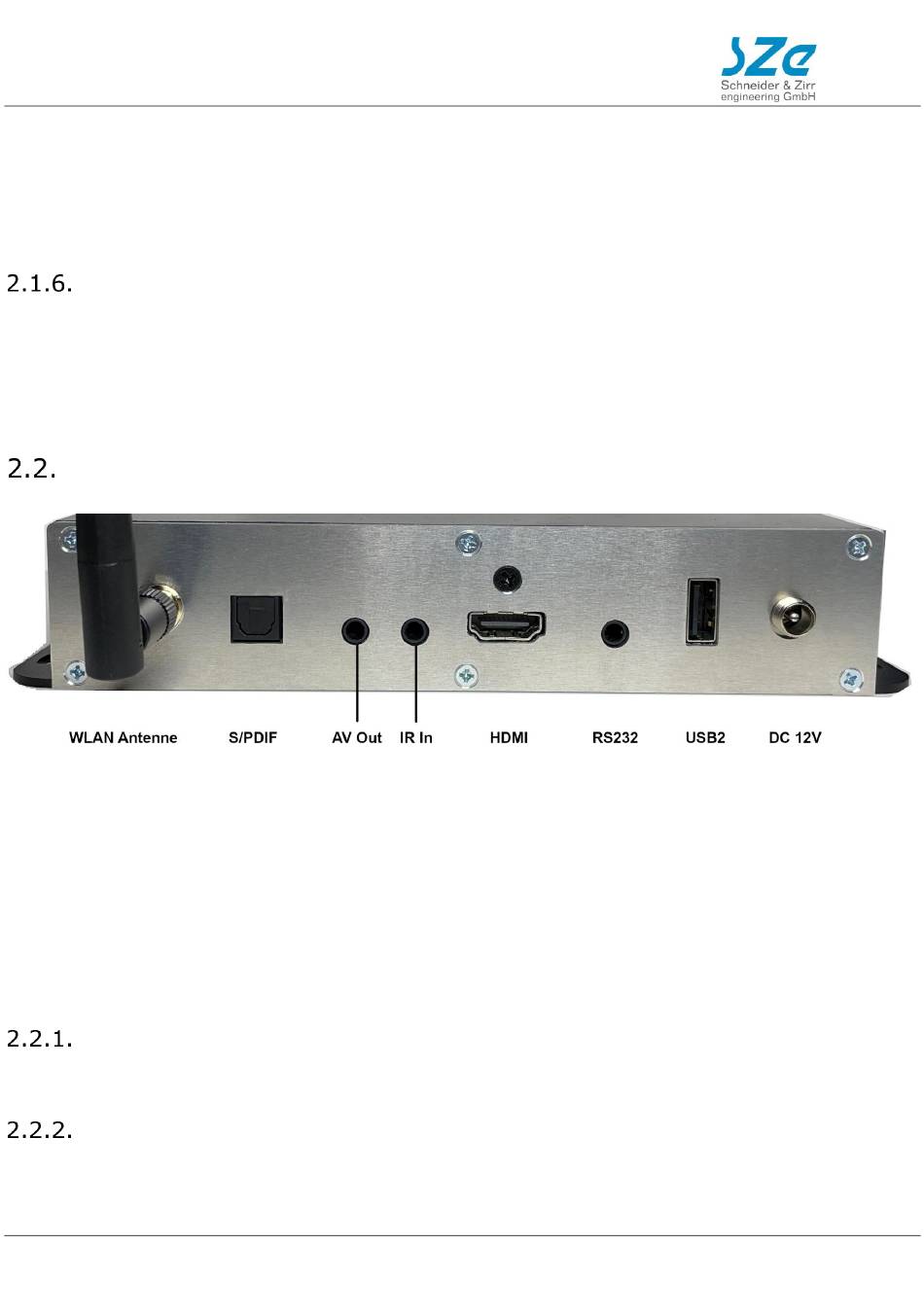

Rückseite
Steckerbezeichnungen von links:
1. WLAN-Antennenanschluss (10cm Antenne im Lieferumfang)
2. S/PDIF Optischer Ausgang
3. AV Ausgang 3,5mm Klinke 4-Pol (CVBS und Stereoaudio)
4. IR Fernbedienung Ausgang 3,5mm Klinke für Adapter 3,5mm zu IR Sensor
5. HDMI2.0 Ausgang
6. RS232
7. USB2 Anschluss
8. Netzteil Anschluss (12V)
WLAN-Antennenanschluss
Für einen verbesserten WLAN-Empfang schrauben Sie die mitgelieferte 10cm Antenne hier an.
SPDIF Optical
Digitaler Audioausgang. Schließen Sie ein optisches TOSLINK Kabel an, um die Audiosignale
an Ihr Endgerät zu übertragen.
Copyright© SZe GmbH 1994-2021. Alle Rechte vorbehalten. Seite 11 von 67
