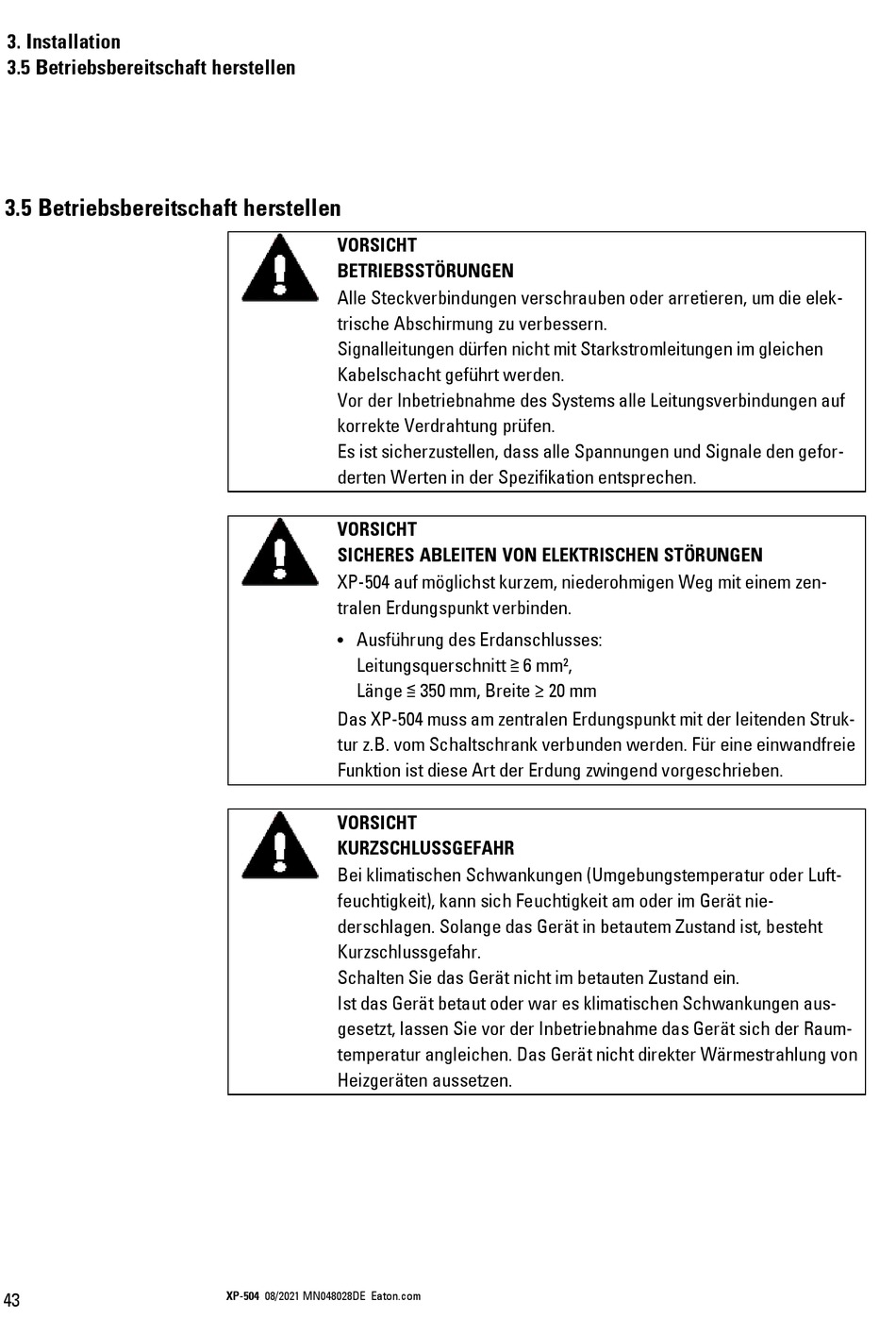

3. Installation
3.5 Betriebsbereitschaft herstellen
3.5 Betriebsbereitschaft herstellen
43
VORSICHT
BETRIEBSSTÖRUNGEN
Alle Steckverbindungen verschrauben oder arretieren, um die elek-
trische Abschirmung zu verbessern.
Signalleitungen dürfen nicht mit Starkstromleitungen im gleichen
Kabelschacht geführt werden.
Vor der Inbetriebnahme des Systems alle Leitungsverbindungen auf
korrekte Verdrahtung prüfen.
Es ist sicherzustellen, dass alle Spannungen und Signale den gefor-
derten Werten in der Spezifikation entsprechen.
VORSICHT
SICHERES ABLEITEN VON ELEKTRISCHEN STÖRUNGEN
XP-504 auf möglichst kurzem, niederohmigen Weg mit einem zen-
tralen Erdungspunkt verbinden.
Ausführung des Erdanschlusses:
l
Leitungsquerschnitt ≧ 6 mm²,
Länge ≦ 350 mm, Breite ≥ 20 mm
Das XP-504 muss am zentralen Erdungspunkt mit der leitenden Struk-
tur z.B. vom Schaltschrank verbunden werden. Für eine einwandfreie
Funktion ist diese Art der Erdung zwingend vorgeschrieben.
VORSICHT
KURZSCHLUSSGEFAHR
Bei klimatischen Schwankungen (Umgebungstemperatur oder Luft-
feuchtigkeit), kann sich Feuchtigkeit am oder im Gerät nie-
derschlagen. Solange das Gerät in betautem Zustand ist, besteht
Kurzschlussgefahr.
Schalten Sie das Gerät nicht im betauten Zustand ein.
Ist das Gerät betaut oder war es klimatischen Schwankungen aus-
gesetzt, lassen Sie vor der Inbetriebnahme das Gerät sich der Raum-
temperatur angleichen. Das Gerät nicht direkter Wärmestrahlung von
Heizgeräten aussetzen.
XP-504 08/2021 MN048028DE Eaton.com
